多齿数渐开线圆柱齿轮啮合传动结构

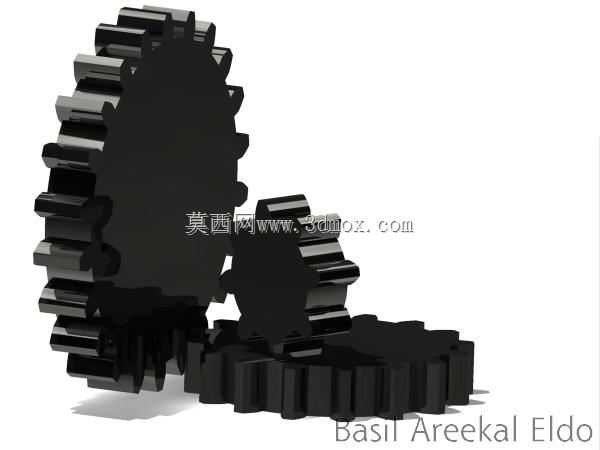

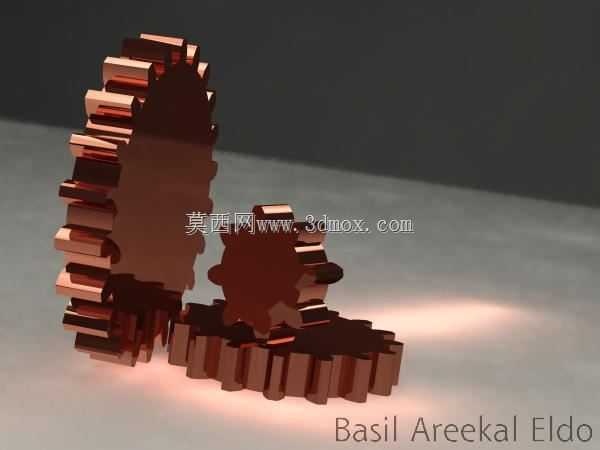

　　渐开线齿形的圆柱齿轮是动力传递环节里应用覆盖范围最广的基础传动零件，这套不同齿数搭配的齿轮组，核心设计目标是在平行轴传动场景下完成转速与扭矩的匹配转换。从实际产线的使用场景来看，这类齿轮既可以布置在小型轻工设备的减速箱内部，承担输送带、分度转盘的动力降速增扭任务，也能作为教具、演示装置的外露传动件，直观展示不同齿数配对时的传动比变化规律，甚至在小型木工机械、桌面级传动试验台里，也常采用同模数不同齿数的渐开线齿轮组合来快速调整输出端转速。

　　齿形选用渐开线轮廓并非偶然，工程实践中渐开线齿轮对中心距的安装偏差容忍度远高于摆线齿形，当两根平行轴的实际装配中心距和理论设计值出现小幅偏差时，齿轮副依然可以保持恒定的瞬时传动比，不会出现传动比波动引发的冲击、卡顿问题，这一特性大幅降低了箱体孔系的加工精度要求，也让现场运维更换齿轮时不需要反复修配调整轴间距。这套齿轮组包含了大、中、小三种不同齿数的规格，所有配对齿轮采用统一模数设计，齿顶高系数、顶隙系数均遵循标准圆柱齿轮的规范，齿侧预留了合理的 backlash 间隙，既可以避免热胀后轮齿卡死，也能在齿面储存少量润滑脂，降低啮合摩擦损耗。

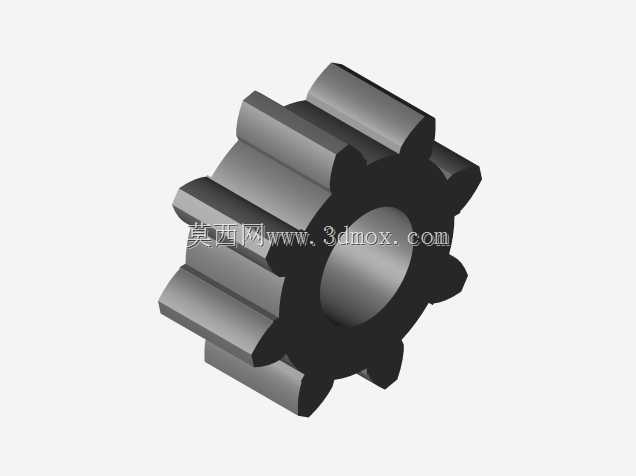

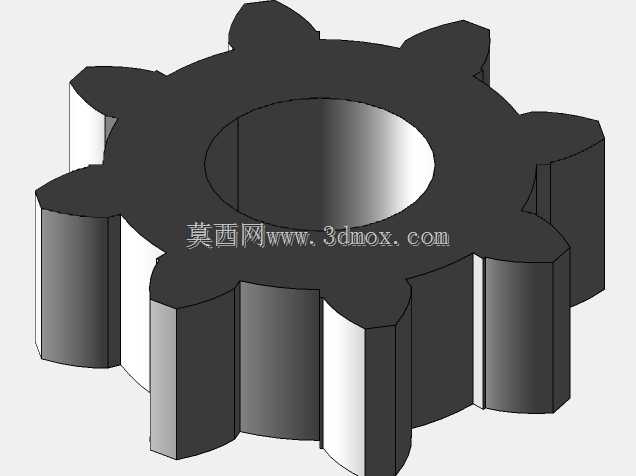

　　设计这套齿轮三维结构时，首先从基圆半径推导渐开线齿廓的生成轨迹，以齿根圆、基圆、分度圆、齿顶圆四个特征圆作为草绘基准，单个轮齿的两侧齿廓分别由对称的渐开线段构成，齿根位置采用过渡圆角衔接，避免直角应力集中——实际断齿故障里有相当比例都起源于齿根处的应力集中点，圆角过渡可以让轮齿受弯时的应力流线平滑传递，显著提升交变载荷下的疲劳寿命。完成单个轮齿的轮廓草绘后，通过圆周阵列按照对应齿数均匀排布，再拉伸生成实体轮坯，大齿数齿轮的齿宽相对更大，小齿数齿轮齿宽略窄，啮合配对时主动轮齿宽通常比从动轮宽出2到3毫米，用来补偿轴系轴向窜动带来的啮合错位，避免轮齿局部边缘接触造成偏磨。

　　从安装边界来看，三款齿轮的内孔均按照标准平行轴传动的配合需求设计，可根据承载等级选配平键连接或者过盈配合，大齿轮的外圆尺寸最大，布置时需要预留足够的径向空间，避免轮齿旋转时和箱体内壁、相邻管路发生干涉；小齿轮转速更高，轴端需要配套轴承支撑，跨距设置要避开齿轮啮合的激振频率，防止运行时出现共振。不同齿数的齿轮两两配对时，传动比等于两轮齿数的反比，比如大齿轮和小齿轮啮合时输入高转速小齿轮，输出端即可获得大扭矩低转速，适配需要大牵引力的工位；两个中等齿数齿轮配对则可以实现接近1:1的动力传递，用于两根平行轴之间同步转向的动力接驳。

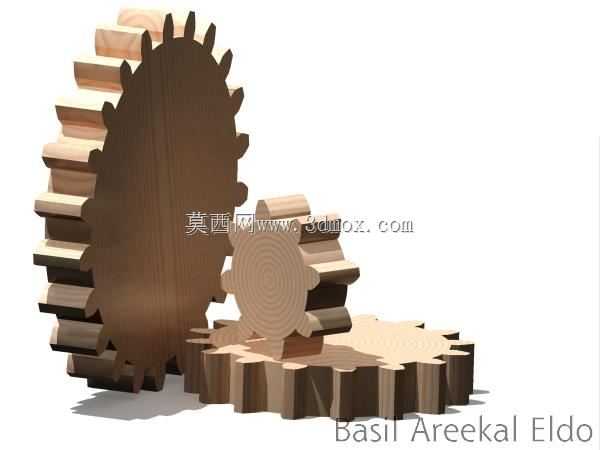

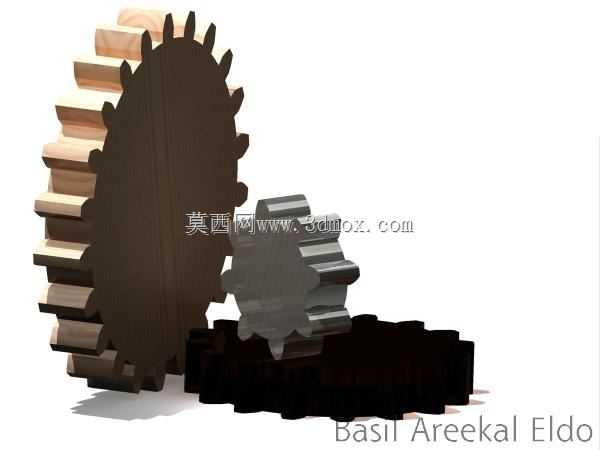

　　实际建模过程中需要重点校验齿面的啮合干涉情况，在装配环境下按照理论中心距定位两个齿轮，模拟旋转运动全程检查轮齿进入啮合、退出啮合的位置是否存在实体穿插，齿顶和配对齿轮的齿根之间必须保留标准顶隙，防止运行时齿顶刮蹭齿根造成异响和磨损。轮坯的端面做了平整处理，没有多余的凸台结构，既可以直接采用棒料铣削加工成型，也可以通过3D打印快速制作样件用于传动原理验证，木质样件的展示效果也能直观呈现轮齿的堆叠形态，方便初学者理解圆柱齿轮的轴向齿宽结构。这类齿轮组不需要复杂的箱体辅助即可完成啮合传动演示，在机械基础教学、小型非标设备开发的原型验证阶段，能够快速搭建传动链路，减少定制特殊齿形零件的周期成本。
