DN50外螺纹焊接式DIN管接头

　　在食品饮料、乳品加工以及制药流体输送系统里，管路的可拆卸连接与固定焊接段之间往往需要一个过渡件，DN50外螺纹焊接管接头正是承担这一角色的典型元件。它一端通过外螺纹与带内螺纹的阀门、快装卡盘或设备接口旋合，另一端则直接对焊在同口径不锈钢管道上，既保留了螺纹连接拆装方便的优势，又借助焊接端实现了无泄漏、无死角的永久固定，这在卫生级管路布局中十分常见。

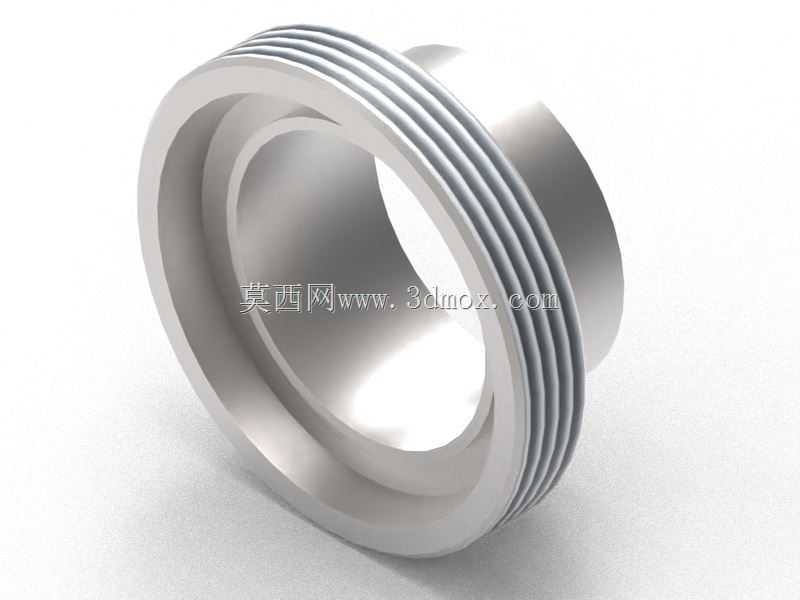

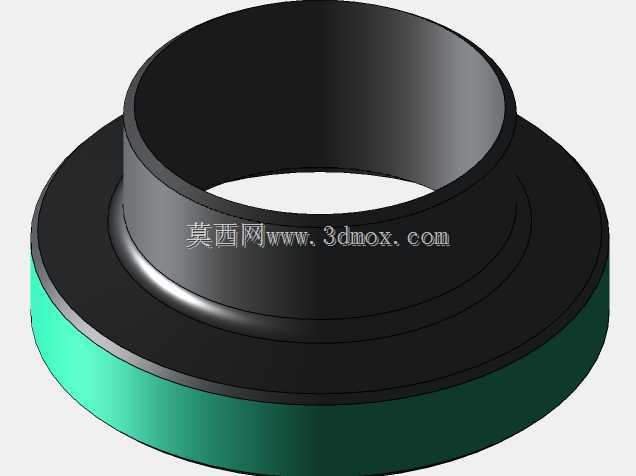

　　从结构上看，该接头主体呈阶梯回转形态。焊接端为一段等径直筒，内径与DN50管道通径保持一致，壁厚按照DIN EN-10357 A系列标准选取，坡口形式便于现场氩弧焊对中，焊后内壁圆滑过渡，避免物料滞留。中部加工有数圈连续外螺纹，螺纹牙型规整、螺距均匀，旋合时能够提供足够的轴向预紧力；螺纹根部与端面之间留有退刀槽，既方便车削加工，也为密封垫片或生料带的缠绕留出空间。靠近焊接端一侧设计有凸缘环，这个环面在拧紧时可作为扳手受力位，也能在对接法兰时充当定位止口。

　　建模时优先采用旋转特征生成主体毛坯，再以螺旋线扫描切除的方式切出牙型，螺纹段与光面段之间通过倒角和圆角平滑衔接，避免应力集中。内腔走完整通径，不做缩径处理，这一点对输送含颗粒介质或要求低阻力压降的工况尤为关键。外表面经抛光处理，粗糙度控制在卫生级要求范围内，外壁不设多余凹槽，便于CIP清洗时液体自然流淌，不积液、不挂料。

　　安装边界方面，选型时需要核对三个关键尺寸：一是焊接端外径必须与现场DN50管材严格匹配，错边会直接影响焊缝质量；二是外螺纹规格要与配对内螺纹件一致，旋合长度建议控制在有效牙数范围内，过短密封不足、过长则可能顶死；三是轴向总长度要计入管路装配公差，螺纹端拧紧后会产生一定轴向位移，布置固定支架时需预留补偿量。接头凸缘的最大外径决定了扳手操作空间，密集排布的管汇中要留出足够的拧紧角度，否则现场只能使用开口扳手逐齿扳动，效率很低。

　　实际使用中，这类接头常见于换热设备进出口、泵体出入口以及管路与仪表之间的过渡段。焊接端在车间预制阶段就与管道焊成组件，现场只需通过螺纹段与设备对接，大幅减少了高空或狭窄空间内的焊接作业量。需要拆卸检修时，旋开螺纹即可分离，而不必切割管段。密封通常依靠螺纹配合加端面垫片双重保障，输送高温液体或带压工况下，端面密封承担主要密封作用，螺纹则负责提供并保持压紧力。

　　从受力角度分析，接头工作时承受内压产生的轴向拉力、管道热胀冷缩带来的附加弯矩以及拧紧时的预紧应力。凸缘与筒体交接的圆角半径是疲劳薄弱区，建模和加工都不应省略；螺纹首尾牙采用不完全牙过渡，能显著降低应力峰值。材料多选用304或316L不锈钢，耐腐蚀且焊接性能良好，三维模型中如实还原壁厚与牙型细节，可供工程人员直接进行干涉检查、通径校核与装配模拟，也为后续出工程图、编制加工工艺提供了准确的几何依据。
