DN50带O圈槽焊接法兰紧固结构

　　这套DN50规格的带O形密封圈焊接法兰，是洁净流体管路系统里常用的快开式连接构件，整套结构包含带颈焊接法兰基体、配套活接压盖、周向布置的紧固螺柱以及嵌入密封槽的O形橡胶圈，在食品饮料、生物医药、精细化工的低压流体输送管线中应用十分广泛。

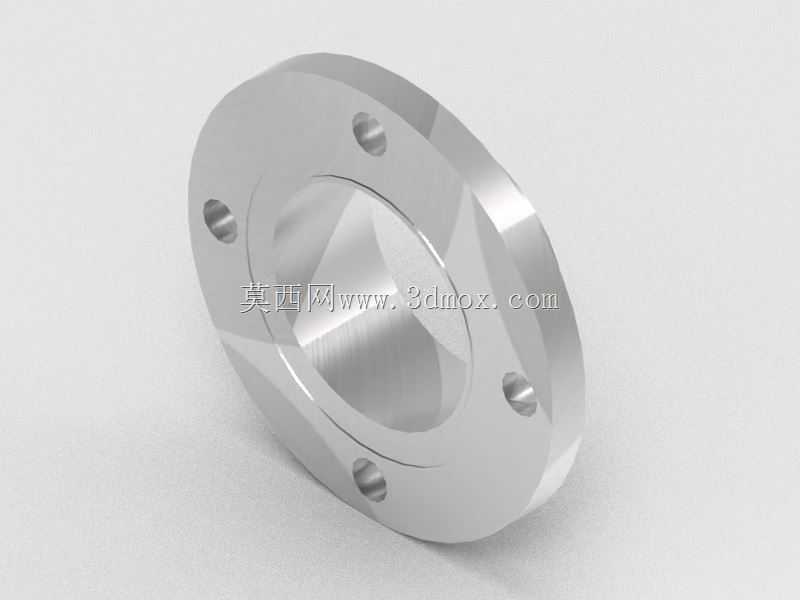

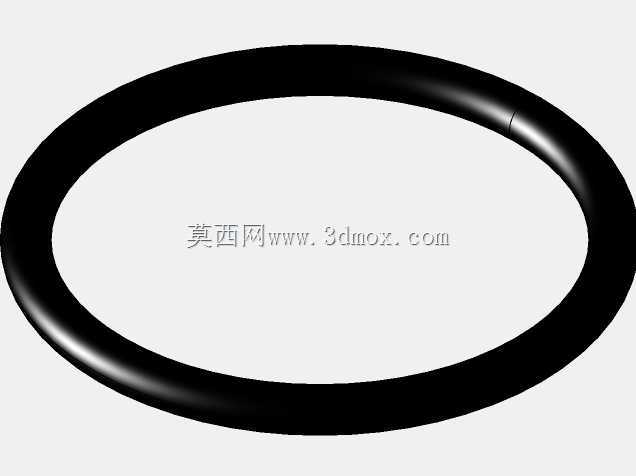

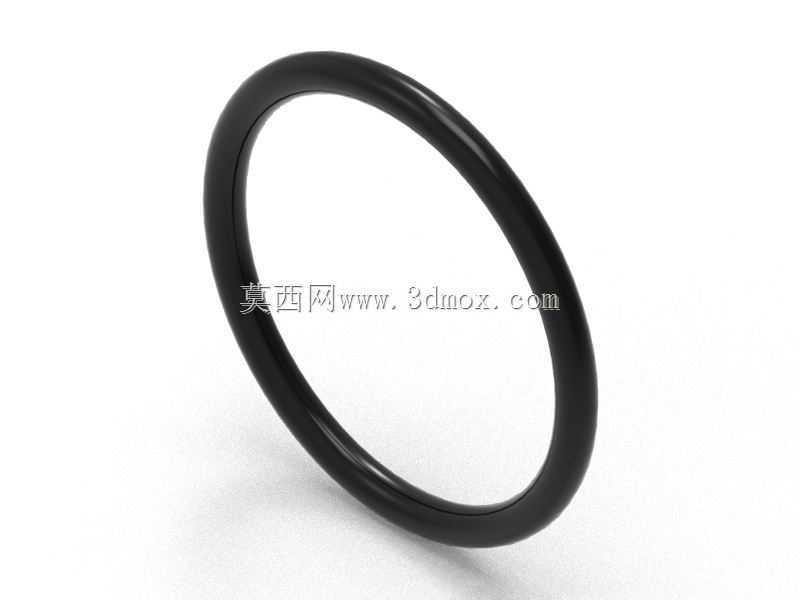

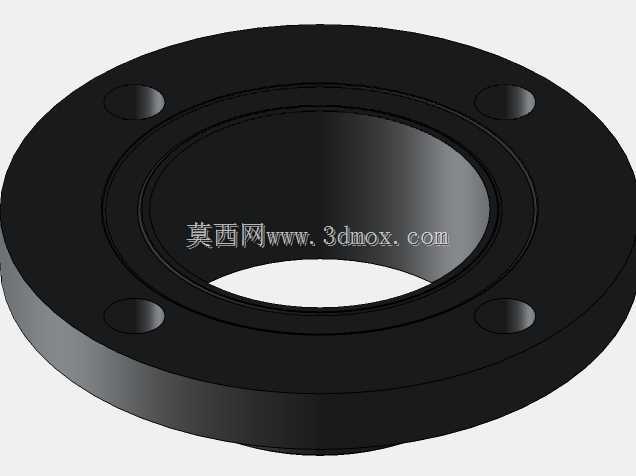

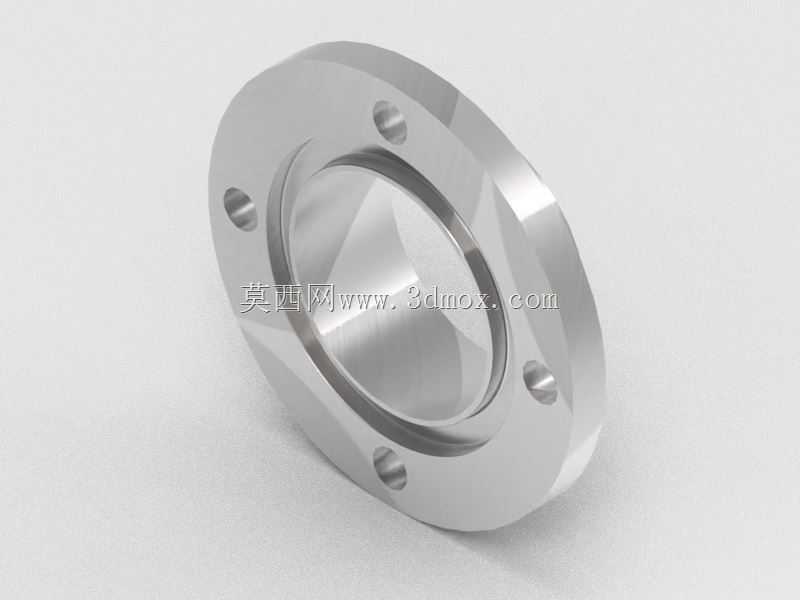

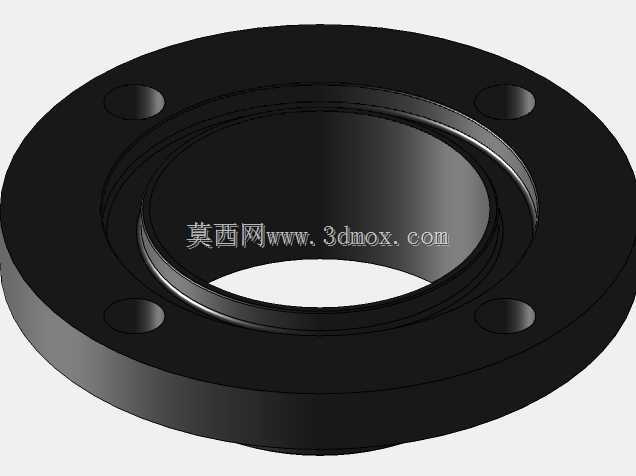

　　从现场安装的实际边界来看，法兰颈端采用对焊连接形式，焊接端内径与DN50标准管路通径完全对齐，焊接坡口预留了合适的钝边与间隙，现场施焊时能够保证焊根完全熔透，不会出现内壁错边、通径缩径的问题，避免管路输送物料时出现滞留死角，这对于卫生级管路来说是核心要求——物料残留会滋生杂菌，直接影响批次产品的合格率。法兰密封面没有采用传统突面法兰的凸台结构，而是在端面上加工出一圈截面尺寸匹配O形圈的环形凹槽，装配时O形圈完全嵌入槽内，压合后橡胶圈被均匀压缩，既不会被介质压力冲挤脱出，也不会在反复拆装时出现圈体移位、卷边的情况，相比普通平面垫片的密封形式，O形圈的压缩回弹量更大，在管路出现轻微压力波动、温度小幅变化时，依然可以保持稳定的密封比压，不会出现渗漏。

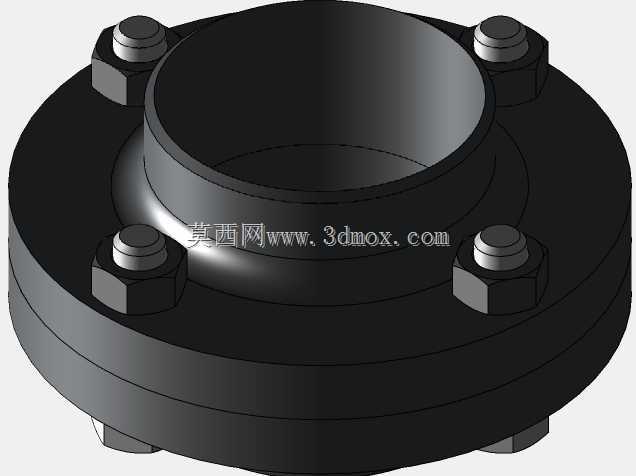

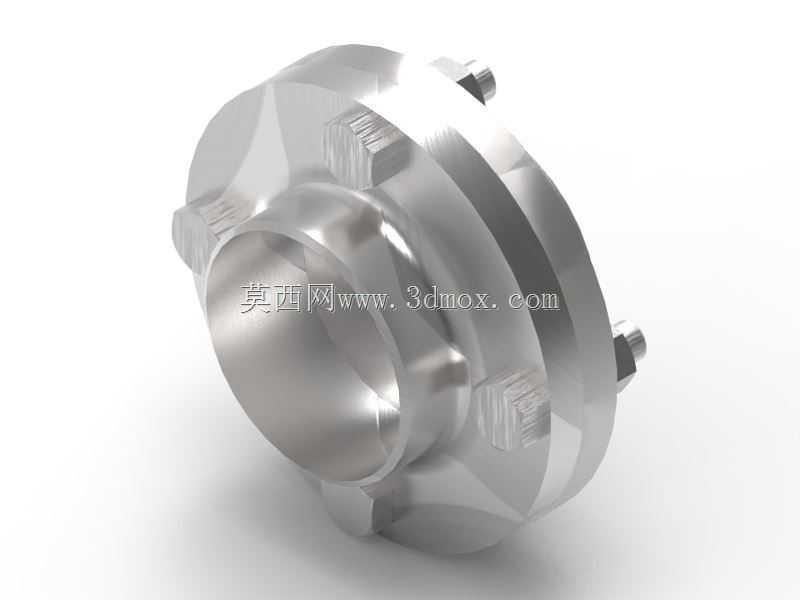

　　配套的活接压盖采用多棱边外形设计，周向均匀分布的凸起卡位既可以在手动预紧时提供防滑受力点，也适配专用勾扳手进行加力紧固，不需要额外预留大尺寸扳手空间，在管线排布密集、设备侧壁旁操作空间狭窄的安装场景下，这种结构的操作优势非常明显。压盖上沿周向开设的通孔对应法兰基体上的螺纹孔，紧固螺柱穿过压盖孔拧入基体螺纹，拧紧时压盖沿轴向均匀施压，将对接的配对法兰端面紧紧压在O形圈上，周向多颗螺柱按对角顺序分步拧紧，可以保证密封面各处压缩量一致，不会出现局部压偏、密封圈受力不均导致的泄漏。

　　建模过程中首先依据DIN EN-10357 A系列的尺寸规范锁定核心参数：管路通径50mm，法兰密封面的槽位直径、槽宽、槽深完全匹配对应规格的标准O形圈，焊接颈的外径、壁厚和同规格卫生级钢管保持一致，压盖的外轮廓最大外径、螺柱分布圆直径、螺柱规格都严格参照标准取值，既保证零件可以和市面同标准的管路配件直接互换，也避免了非标尺寸导致现场安装时出现干涉。结构细节上，法兰所有和物料接触的转角位置都做了圆弧过渡，没有尖锐清角，焊接位置的内外壁都预留了抛光余量，后续车间做镜面抛光处理时可以把焊缝打磨到和管壁齐平，完全满足卫生级管路的清洗要求，CIP在线清洗时清洗液可以完全冲刷到所有内壁表面，没有残留积液的盲区。

　　在实际选型使用中，这类法兰的额定工作压力适配低压流体输送场景，常规工况下可以承受1.6MPa以内的工作压力，密封用O形圈可以根据输送介质的特性更换不同材质：输送饮用水、普通水性物料选用三元乙丙橡胶，输送油性介质选用丁腈橡胶，有高温消毒、耐酸碱需求的工况可以选用氟橡胶或者硅橡胶，不需要改动金属构件的尺寸，仅更换密封圈就可以适配不同工况。和传统的螺栓紧固两片式法兰相比，这套活接法兰的拆装效率要高很多：日常检修拆开管路时，只需要拧下周向的几颗紧固螺柱，就可以直接移开压盖、分开管路，不需要把整圈螺栓全部抽出，在需要频繁拆开清洗、更换滤芯的设备管路上，能够大幅减少运维的操作时间。

　　三维建模时特意把所有配合面的装配间隙做了还原：O形圈槽和密封圈的配合预留了合理的拉伸余量，螺柱和压盖通孔之间保留了装配间隙，避免三维装配时出现过约束的问题，工程人员调用这套模型做管路布局时，可以直接读取法兰的最大外轮廓尺寸、轴向安装长度，提前核对管线和周边设备、支架的间距，避免现场安装时出现压盖和旁边管线碰撞、扳手没有操作空间的问题。法兰颈的焊接段长度也做了标准化设定，现场配管时钢管插入焊接端的深度有明确的定位台阶，焊工不需要额外测量对位，直接顶到台阶处就可以保证焊接位置准确，大幅降低现场施工的出错概率。
