DN50焊接式金属波纹管膨胀补偿构件

　　该构件对应公称通径DN50的管道系统，主体采用多层环形波纹薄壁金属结构，两端预留直段焊接接口，主要用于吸收管路在温度变化、设备振动、安装偏差及基础沉降条件下产生的位移，避免刚性管道在热胀冷缩或交变载荷作用下出现附加应力集中。现场布置时，它常出现在换热站、泵组出口、风机接管、蒸汽冷凝水管路以及狭小空间内的工艺管线中，尤其适合两端管线已经固定、无法通过自然弯管进行热补偿的位置。

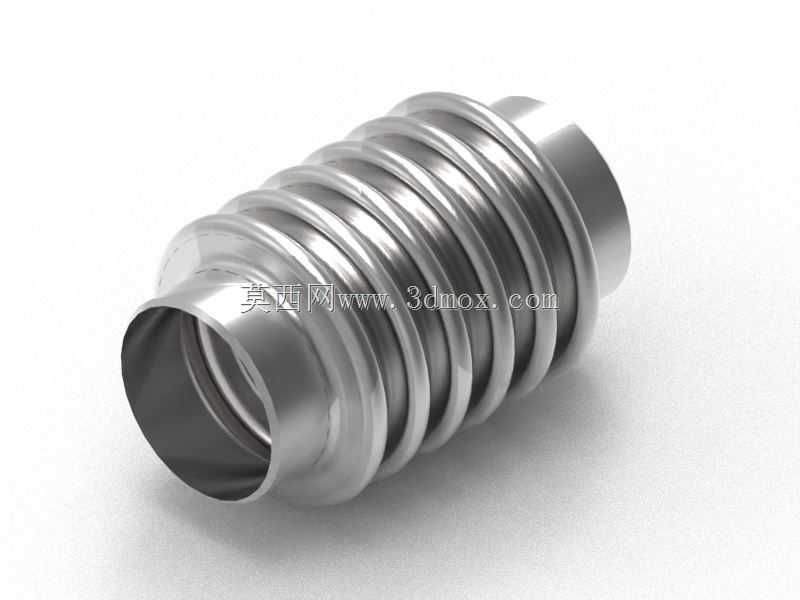

　　从结构处理上看，波纹段由连续的U形波峰与波谷组成，波距均匀，波高在保证柔性的同时兼顾承压能力。薄壁筒体通过环形褶皱获得轴向伸缩能力，也可在一定范围内承受横向错位和角向偏转。与带法兰的补偿器相比，焊接式结构没有密封垫片和螺栓连接界面，安装完成后泄漏点更少，适合对密封性要求较高、维护空间有限或不希望频繁拆装的管段。两端直边圆筒段保留了足够的焊接长度，便于与同口径管道对中、点焊和环缝焊接；建模时需要特别控制直段外径、壁厚和坡口区域，使焊缝位置避开波纹柔性区，防止焊接热输入影响波峰成形和疲劳寿命。

　　实际选型时，不能只按管径匹配。DN50仅规定了名义通径，设计人员还要结合工作压力、介质温度、腐蚀环境、位移方向和预期循环次数确定波纹层数、单层壁厚、波数及材料状态。轴向压缩工况下，波纹各节近似均匀变形；若存在侧向偏移，波峰之间会出现不对称开合，端部波承受的应变通常更大。因此在三维布置中，应给膨胀节周围留出波纹伸缩所需的直线空间，不能让保温层、支吊架或相邻设备贴靠波峰，也不能把它当作管道对中误差的强制校正件使用。

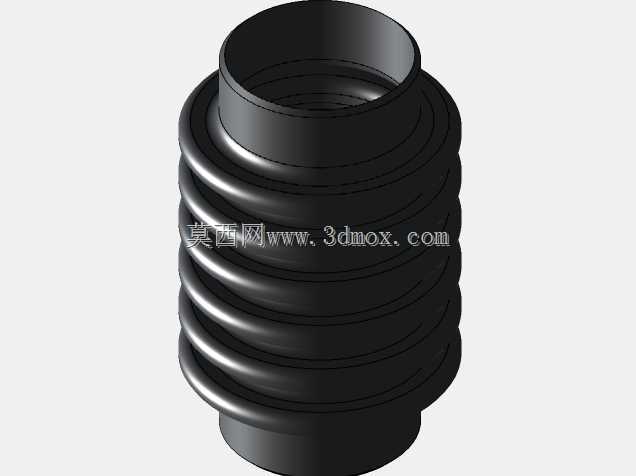

　　模型外形以回转体为基础，中间波纹区直径大于两端接管，整体呈对称的短筒状。端部接口中心线与波纹轴线重合，安装边界主要由两端管口直径、总长度、最大波纹外径以及焊接热影响区构成。管路建模时，可先按直管中心线确定安装位置，再核对最大外径与周边构件的净距；若设备接口存在振动，膨胀节应尽量靠近振源布置，并在其前后设置合理导向支架，使位移主要沿设计方向释放，而不是让波纹管承受扭转或盲板力。

　　几何建模的重点在于波纹轮廓的连续过渡。单个波峰截面可看作圆弧与直线段交替形成的周期轮廓，沿轴线旋转后得到光滑薄壁实体；多层结构在外观上呈现密集而规则的环形肋条，端部则通过逐渐收束的直段与管道连接。圆角和壁厚一致性直接影响后续有限元分析的真实性，若波谷处圆角过小，应力集中会被放大；若壁厚表达不均匀，轴向刚度和疲劳判断也会失真。对于工程图或装配评审，还应标注总长、端部外径、波纹最大外径、波数、有效伸缩段长度以及焊接端形式，便于管道专业校核安装空间。

　　使用过程中，该类膨胀节并不承担管道承重功能。它的价值在于以可控的柔性变形换管路安全：当介质温度升高，管道伸长，波纹被压缩；温度下降，管道收缩，波纹相应拉开；泵或设备运行产生振动时，波纹又能隔阻部分振动向远端管线传递。若系统压力较高，还需配合固定支架、导向支架和必要的限位结构，防止波纹管被过度拉伸或失稳。理解这些边界条件后，三维模型就不只是一个外观管件，而是管道应力补偿设计中的关键功能部件。
