摩比世界内战火炮起落架顶部固定夹

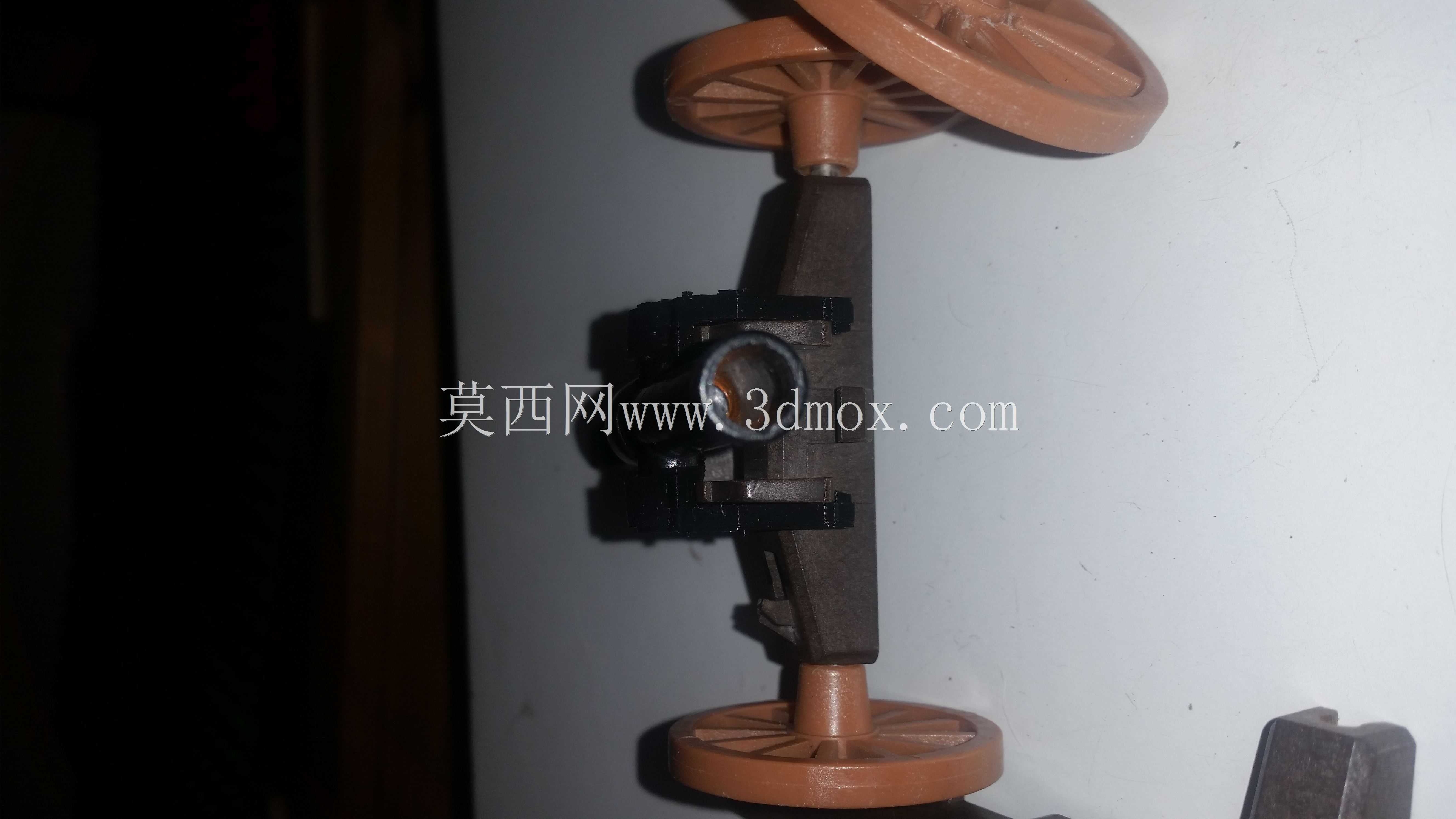

　　这个顶部固定夹的开发，出发点并不是做一套全新的玩具结构，而是针对老式摩比世界内战火炮在长期把玩后反复出现的失效位置做替换修复。原零件在起落架顶部承担横向限位与夹紧作用，炮管架体在俯仰、转动、搬运和儿童反复拆装过程中，会把冲击载荷集中传到夹体根部。原始薄壁卡扣在多次粗暴受力后，垂直方向的卡爪容易从根部断裂，一旦一个或两个限位爪失效，炮身就无法稳定压在底盘上，后续即使勉强装回，也会出现炮管晃动、起落架松脱、架设角度无法保持等问题。

　　从结构功能上看，该零件不是单纯装饰件，而是连接炮管架体与底盘支座的受力卡扣。模型主体采用长条形夹体，两侧形成跨接式夹持空间，中间留出容纳圆杆和架体凸台的通过区域。夹体上方设置带台阶的卡止部位，用于压合起落架顶部；下方与侧向轮廓则按照原有圆杆直径、支座间距和凸台高度进行贴合，保证装配后不会沿轴向窜动。圆杆穿过夹体下部区域，夹体本身像一个压桥一样跨在杆系之上，黑色受力段负责承担卡扣锁紧力，金属色圆杆则作为被约束的转轴或支撑件。

　　建模时需要优先处理的是安装边界，而不是外观曲面。夹体的内宽必须略大于被夹持架体的厚度，才能在拆装时产生适度弹性变形；但间隙又不能过大，否则锁紧后会出现旷量。卡爪根部是最关键的位置，原品断裂多源于根部截面突变、应力集中以及长期弯折疲劳，因此在三维结构中应把卡爪根部做成连续过渡，避免尖锐内角，并适当增加局部壁厚。夹体两端与圆杆接触的位置要保留圆弧贴合面，圆弧半径应与杆件外径匹配，这样受力不是线接触或点接触，而是分散到一段弧面上，能够减少打印层间剥离和局部压痕。

　　实际装配逻辑比较直接：先将火炮起落架顶部置于底盘对应位置，再把固定夹从上方压入，使两侧卡爪越过架体边缘，最后让夹体下部扣住圆杆或支撑轴。压入过程中，卡爪会产生短暂弹性张开，越过锁止位后回弹，形成轴向和垂向的双重约束。设计时要控制卡扣导入角，导入边过陡会导致装配力过大，儿童或维修者难以安装；导入角过长又会降低锁止深度，使零件在受拉时容易脱出。比较合理的做法是在卡爪前端保留短斜面，后端保留接近垂直的锁止面，既方便压入，又能防止反向松脱。

　　这个替换件的使用场景主要集中在老旧玩具修复、配件复刻和家庭3D打印制作。它不需要金属件那样的高承载能力，但必须耐受反复插拔、摔落和扭转。若采用普通脆性材料，卡爪在第一次较大变形时就可能发白或断裂；若材料过软，夹体又会失去锁紧能力。因此结构上应让卡爪具有一定弹性，而主体横梁保持较高刚度。横梁截面不宜做成完全平板，适当增加高度或设置加强筋，可以降低夹体在锁紧时的整体弯曲。需要注意的是，加强筋不能干涉原有架体和圆杆，尤其在夹体内侧空间，任何多余凸起都会改变装配位置。

　　从外形尺寸判断，该件属于小型维修配件，长宽主要由火炮起落架顶部跨距决定，厚度则受卡爪弹性变形量和打印最小壁厚约束。建模时应围绕原零件的三个关键尺寸展开：一是夹体内部净宽，决定能否包住架体；二是卡爪锁止高度，决定扣合后是否压紧；三是下部圆弧或开口位置，决定圆杆能否正确就位。三个尺寸相互影响，不能只按外观照片拉伸成型。若内部净宽偏小，装配时会出现夹体无法落位；若锁止高度偏大，卡扣会压不紧；若圆杆位置偏移，起落架转动时会与夹体摩擦。

　　在结构细节上，夹体表面可以保持简洁，不需要复杂纹理，但受力路径要清楚。载荷从炮架顶部传递到夹体上壁，再通过两侧立壁传到卡爪和下部扣位，最后由圆杆和底盘支座承担反力。理解这条载荷路径后，就会发现壁厚不应平均分配：卡爪根部、立壁转折处和上壁跨中区域需要更强，而外观侧面可以适度减重。若用于打印制作，层纹方向也应尽量避开卡爪受拉的薄弱方向，必要时让卡爪变形方向与层间结合方向形成更合理的角度，以提高抗断能力。

　　对于维修者而言，这个零件的价值在于恢复原有火炮的可动性和架设稳定性，而不是改变玩具的原始玩法。修复后，炮身应能重新固定在底盘上，起落架顶部不再松脱，俯仰和搬运时夹体也不应自行滑出。若原有多个垂直卡爪已经断裂，替换夹需要同时补偿缺失的限位面，此时单靠外形复刻可能不够，还要通过加大根部包覆范围来重建约束。工程处理上，宁可让夹持略紧，也不能在关键锁止面上保留过大间隙，因为这类小型卡扣的失效往往不是静态压坏，而是长期微动磨损后的松脱。

　　整体来看，该固定夹是一个典型的小尺寸受力维修件，外观看似简单，但对装配间隙、卡爪弹性、根部强度和安装边界都有明确要求。建模时若只追求形似，打印出来很可能出现装不上、扣不紧或易断裂的问题；只有把圆杆位置、架体厚度、卡扣行程和应力集中区同时考虑进去，才能得到一个能够真正替代原损件、并让老式火炮继续正常把玩的实用结构。
