浅吃水船舶艏部侧向推进装置

　　这套艏部侧向推进装置主要面向内河、港口及近岸浅吃水作业船舶，布置在船艏水线以下的横向通道内，靠侧向射流改变艏部受力，让船舶在低速靠离泊、掉头、横移时不必完全依赖舵效和拖轮协助。对经常在狭窄港池、闸口、内河码头作业的工作船、渡船、工程船来说，艏推能明显改善低速操纵性；主机停车或航速很低时，常规舵面水流不足，艏推仍可直接产生横向推力，这也是它在港作场景中最核心的价值。

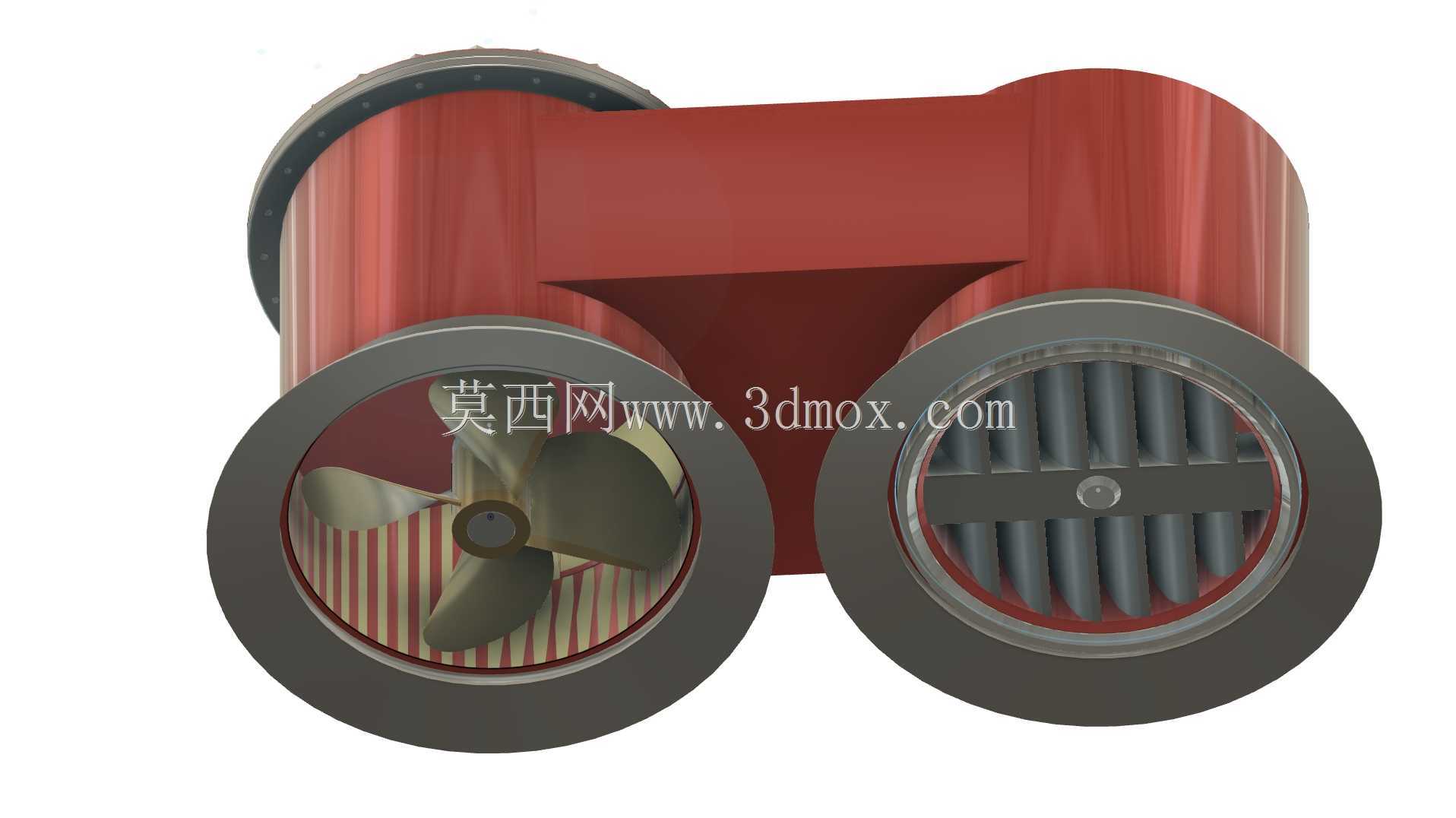

　　结构上采用贯通式隧道布置，两侧圆形开口与船体外板平顺衔接，内部一侧布置螺旋桨，另一侧设置导流和防护栅格。桨叶旋转后，水流从一端吸入、另一端排出，在船艏形成横向力；隧道内壁承担导流作用，减少空气吸入和边缘涡流，栅格则限制漂浮杂物进入桨区，同时对人员和码头缆绳起到防护。外部红色壳体对应隧道与船体连接段，灰色法兰式边框用于和船体外板、加强结构及安装座对接，整体外形虽然紧凑，但在船舶总布置中需要提前预留完整横向通道。

　　设计这类装置时，不能只看桨叶本体，首先要处理的是隧道中心线与船体线型的关系。浅吃水船舶底部余量小，隧道埋深不足会在低载重、横倾或波浪工况下吸入空气，导致推力骤降和桨叶振动；埋深过大又会增加结构开孔高度，侵占舱内空间并削弱船艏板架。实际建模时需要把隧道筒身、入口圆角、出口导流边、桨叶、轮毂、驱动连接段和栅格肋条一起放进船体曲面中校核，避免只建独立设备而忽略安装边界。

　　开口边缘是结构加强重点。船体外板开大直径横向通道后，原有的纵骨、肋骨和板格连续性被切断，必须在洞口周围设置加强环、厚板过渡区或箱型支撑，把推力载荷、振动载荷和波浪载荷传递到邻近强构件上。模型中两侧圆形边框并非单纯装饰法兰，而是安装、密封和载荷传递的关键界面；与船体焊接或装配时，还要关注外板线型与端口圆弧的贴合，若端口突出或凹陷过大，会增加航行阻力，也会在喷流边缘产生额外扰动。

　　桨叶区采用多叶轴流式设计，适合在受限隧道直径内获得较稳定推力。轮毂与桨叶之间保留足够叶根圆角，可降低交变应力；桨尖与隧道内壁的间隙需要兼顾制造误差、振动变形和效率，间隙过大泄漏增加，过小则可能在船体变形或轴承磨损后发生擦碰。对侧栅格采用竖向肋条加横向撑杆的形式，肋条方向尽量顺水流布置，在保证杂物阻挡能力的同时减小节流损失；栅格间距还要结合作业水域常见漂浮物、缆绳直径和维护方式确定。

　　从安装边界看，艏推隧道通常位于艏尖舱后方、防撞舱壁附近或艏部空舱区域，中心线应保持横向水平，并与船体基线、设计水线建立明确尺寸关系。设备上方或侧方需要预留驱动单元、轴系、密封件和检修通道的空间；即使本模型重点展示水下推进段，实际选型时也必须同步考虑电机、液压马达或柴油机传动路线的布置。隧道两端开口不能靠近锚穴、舭龙骨、侧推标记线或艏门等结构，否则进流会被遮挡，推力方向也可能产生偏差。

　　浅吃水工况下，端口形状尤其重要。入口边缘做大半径圆角可以降低吸入损失，出口侧则要让射流顺畅离开船体，避免沿船底板扩散形成抵消分量。若船舶经常在压载状态下作业，还应校核端口浸没深度与波谷工况；对于推力要求较高的船型，可采用多道内部导流肋或优化隧道收缩段，使来流更均匀地进入桨盘。维护方面，栅格、桨叶和轮毂周围应保留潜水检查或进坞拆装空间，法兰连接位置要考虑密封面压紧和防腐涂层施工。

　　三维建模过程中，筒身可按船体横向通道建立回转或扫略主体，再与外板曲面进行布尔整合；两端边框需给出安装孔位、厚度和过渡圆角，桨叶部分要保证叶型曲面、桨距方向和旋转轴线一致，栅格肋条则应按实际型材或焊接板件建模，不宜用简单贴图代替。结构评审时，应重点检查洞口加强、桨叶间隙、栅格通流面积、驱动轴穿过舱壁的密封位置，以及端口与船体型线的光顺程度。这样得到的模型不仅用于外观展示，也能直接服务于船舶总布置协调、结构开孔校核和舾装方案沟通。
