船用中型宽带卫星通信天线终端

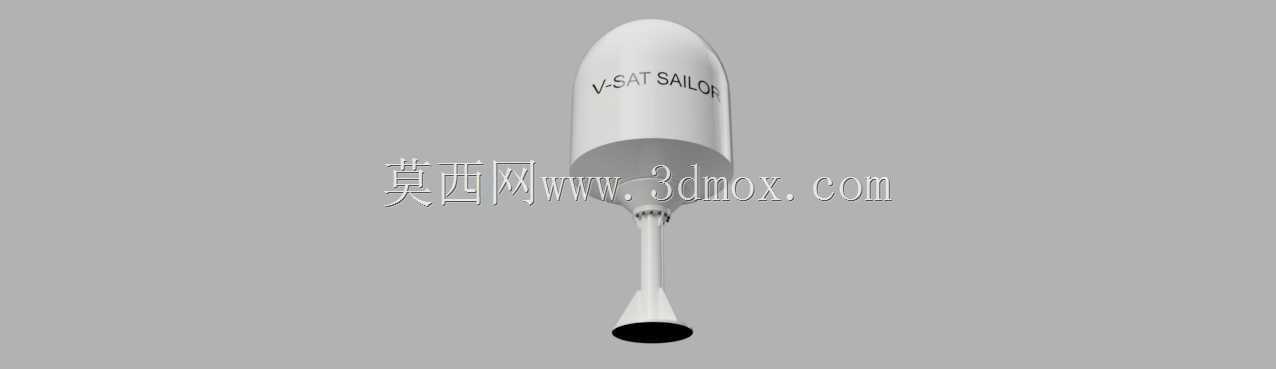

　　这套船载宽带卫星通信终端的三维结构，围绕中型船舶在远海航行时持续接入全球互联网的需求展开。天线罩采用圆润的蘑菇头外形，白色玻璃钢质感的半球形罩体将内部伺服跟踪机构、抛物面天线单元与射频组件完全封闭，既能降低海风、盐雾、暴雨对内部器件的侵蚀，也能在船舶横摇、纵摇过程中维持稳定的气动外形，减少风阻带来的额外载荷。罩体正面预留品牌标识区域，下部通过锥形过渡段连接立柱式安装基座，整体轮廓简洁，没有外露的线缆与活动缝隙，符合甲板外露设备长期露天服役的防护逻辑。

　　从实际使用场景看，这类终端主要安装在中型商船、工程船、近海作业船的上层建筑顶部或专用桅杆平台上。船舶远离岸基基站后，常规移动通信信号无法覆盖，VSAT系统通过同步通信卫星链路，为驾驶台、机舱监控、船员生活区域提供数据回传、视频监控、远程机务支持、气象信息更新以及网络接入能力。与传统窄带海事卫星终端相比，宽带VSAT能够承载更高带宽的数据业务，因此对天线指向精度和跟踪稳定性要求更高。罩体内部通常集成两轴或三轴稳定平台，船身随波浪起伏时，伺服机构会根据姿态信号实时修正天线方位角和俯仰角，使波束始终对准卫星。

　　结构设计上，上部天线罩与下部支撑柱之间设置环形连接法兰，罩体底部的收口结构既方便模具脱模，也为密封圈、紧固件和旋转关节留出布置空间。立柱采用中空形式，射频电缆、控制线缆和供电线路可从内部穿行，避免外部走线在盐雾环境中老化，也减少人员在甲板维护时被管线牵绊的风险。底部扩大的圆盘式安装座提供较大的接触面积，安装时可通过螺栓固定在桅杆顶板或设备底座上；法兰孔位需要与船体加强结构对齐，因为天线在高速航行和强风条件下会承受明显倾覆力矩，基座下方的甲板必须有足够刚度，不能只固定在薄钢板上。

　　建模时需要重点控制几个边界：天线罩外径决定内部天线口径和转动包络，120厘米级罩体能够容纳中等口径反射面，同时兼顾船舶安装空间；罩体内部要预留伺服转台、馈源支臂、线缆弯折半径和维护手孔，不能只按外观实心处理；立柱高度并非随意设定，过低会被烟囱、导航雷达、罗经甲板栏杆遮挡卫星视线，过高则增大风阻和摇摆惯性，因此需结合船舶总布置确定安装高度与安全距离。设备还应与磁罗经保持足够间隔，降低金属结构和电气系统对磁导航的干扰。

　　从装配关系看，罩体、过渡段、立柱、底法兰和安装垫片应分层建立，便于工程图中拆分出防护外壳、支撑结构和密封界面。天线罩合模面、底部检修口、电缆穿舱处都是防水重点，三维布局时要体现检修可达性：维护人员需要在不必整体拆除天线罩的情况下，接近底部连接器和紧固件；若罩体必须整体开启，则吊点、重量和操作空间也要在设计阶段考虑。底座周围建议预留排水坡度，避免海水在法兰面长期积存。

　　对于船舶设备选型而言，该类终端不是单一电子产品，而是天线、伺服稳定平台、射频单元、机械支撑和船体接口共同组成的通信系统。三维模型把外露轮廓、安装基座、支撑柱和罩体连接关系完整表达后，结构工程师可继续校核桅杆强度、维护通道、线缆路径与视线遮挡，电气工程师也能据此规划室内单元、调制解调器和供电柜的布置。整体形态虽然简洁，但每个曲面和分段都对应海上通信、防护、安装与稳定跟踪的实际工程约束。
