小型船用垂直水力喷射推进装置

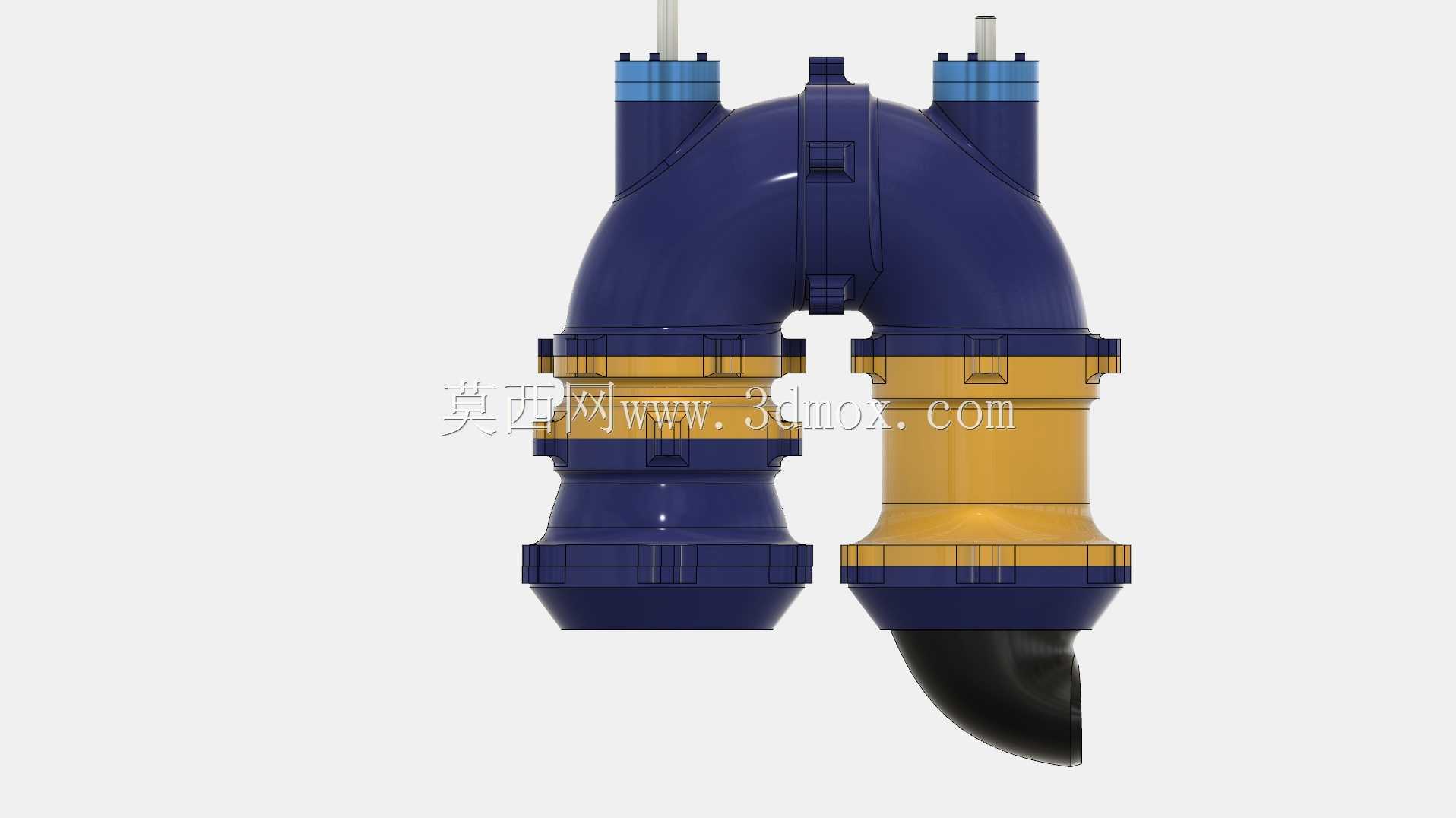

　　这套垂直水力喷射驱动结构，核心面向小型吃水较浅的作业木舟、近岸休闲小艇与内河浅水航行载具开发，整套推进单元采用双弯管对称布局，整体为立式安装形态，可直接固定在船体尾部预留的安装工位上，不需要额外布置长轴系穿出船底，大幅降低浅水区域航行时螺旋桨触底、被水草缠绕的故障概率。

　　从实际航行工况来看，近岸浅滩、内河支流、养殖作业区这类水域水深往往不足半米，传统外露螺旋桨推进不仅容易磕碰河床石块，渔网、漂浮水草也极易缠绕桨叶导致动力中断，这套喷射驱动将进水端布置在船体下部贴近船底的位置，通过内置流道把水体吸入后加压，从转向喷口高速喷出获得反推力，整套运动部件完全封装在流道壳体内部，外部无外露旋转件，在浅水区低速通行时不会剐蹭河床，也不会被水中杂物卡滞。它的设计定位并不追求极高的冲刺航速，而是侧重长距离巡航的稳定性，双进水流道的对称布局可以让左右两侧进水流量保持均衡，航行时船体不会因为单侧吸水产生偏航力矩，操作人员仅通过调整尾部喷口的朝向，就能完成转向、倒车动作，不需要额外加装船舵结构，整套操控链路更简洁。

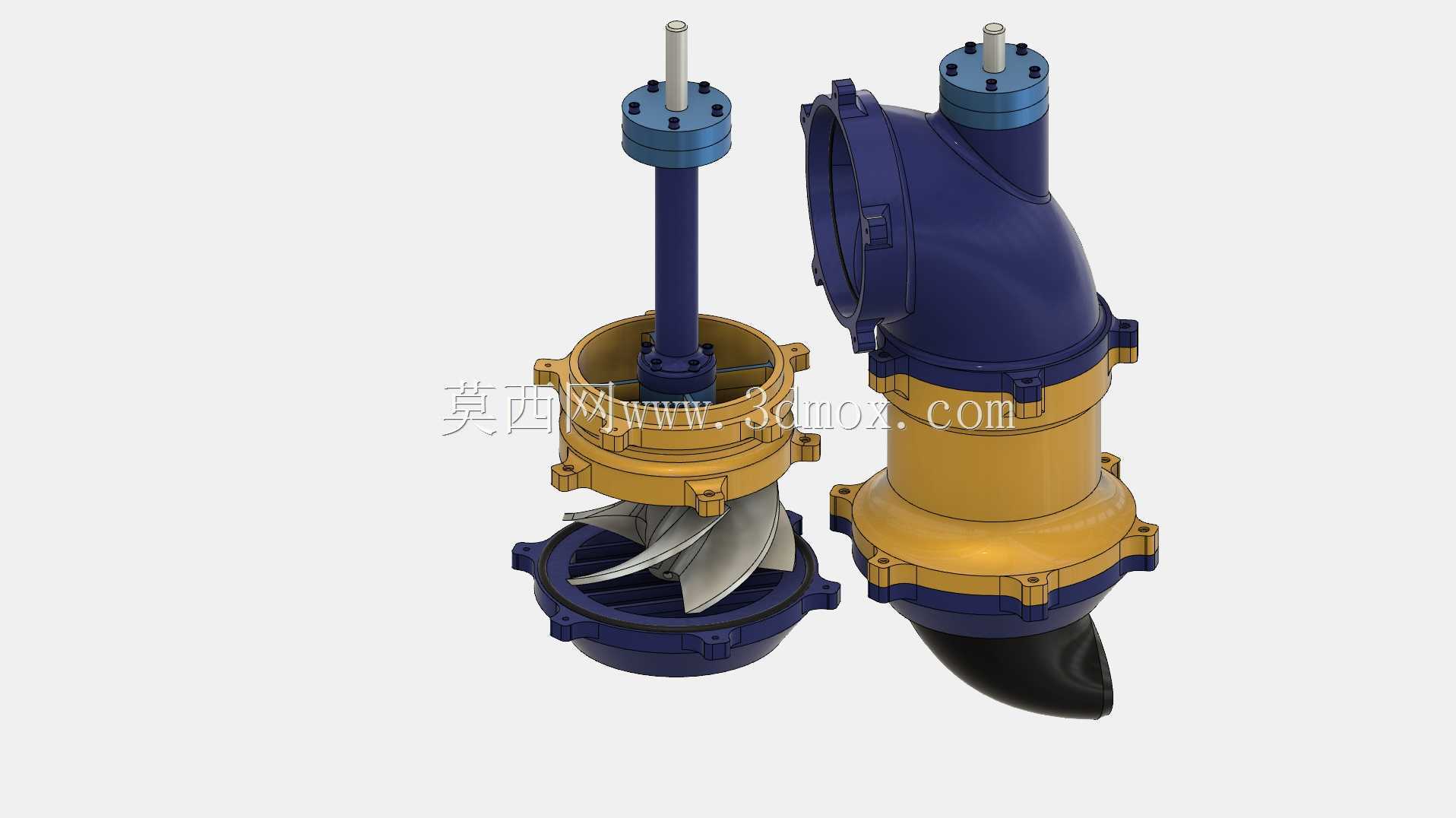

　　结构设计上，整套装置所有壳体分段、连接法兰、顶部安装座都做了适配增材制造的壁厚优化，所有流道内壁的转角都做了大圆弧过渡，既避免3D打印过程中出现悬空支撑难以去除的问题，也能减少水流在弯管处的湍流损失。上下两段壳体通过带加强筋的环形法兰对接，法兰面预留了均匀分布的紧固位，装配时可以在接缝处加装密封胶垫，避免加压流道出现渗漏；顶部两个柱状接头为动力输入与管路排气接口，可直接对接小型驱动泵组或者外置动力单元，安装时仅需要在船尾甲板开出对应尺寸的安装孔，将装置下部流道伸入水面以下，顶部法兰贴合甲板锁紧即可完成固定，安装边界不需要对船体原有结构做大面积切割改造，适配多数小型木船、拼装小艇的尾部空间。

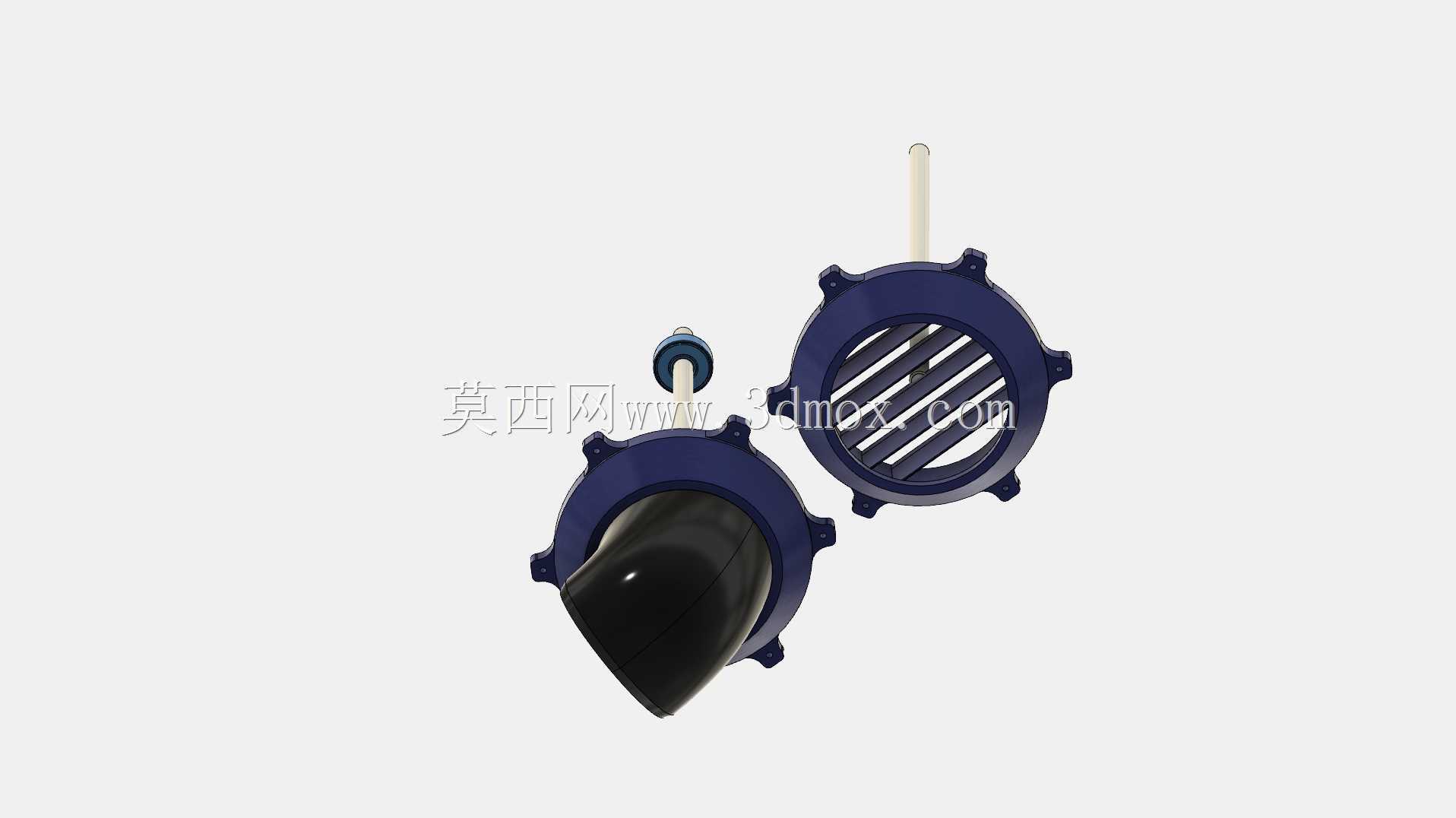

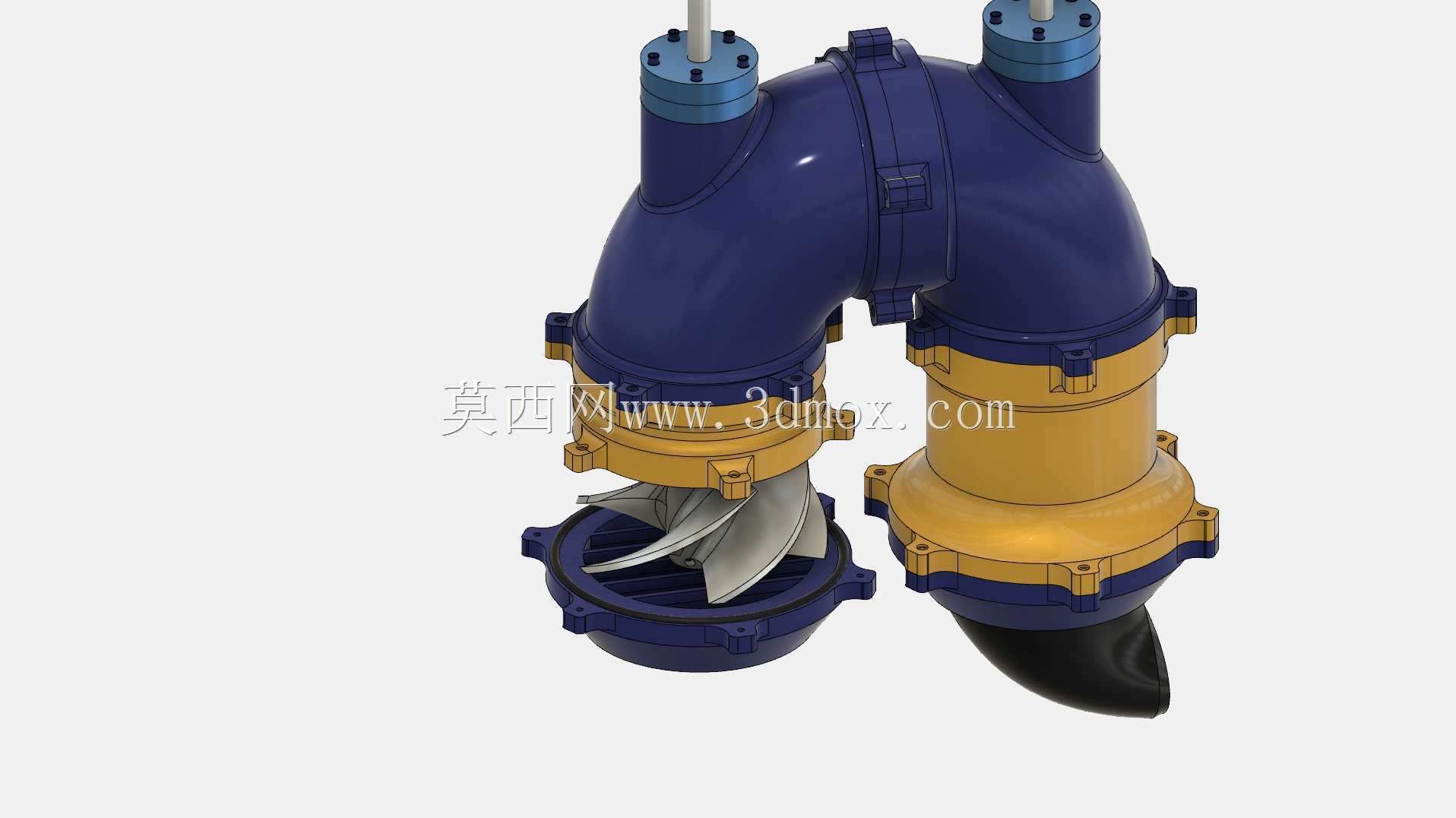

　　流道下部的黄色环形段为进水过滤与导流段，外壁做了多层环形加强筋，既可以提升壳体承压能力，也能在进水口处阻挡大尺寸杂物进入流道，避免内部叶轮被硬物打坏；末端的黑色弯状喷口为可转动转向段，可绕竖直轴线左右摆动，改变喷射水流的方向，相比传统舵叶结构，喷流转向在低速工况下的舵效更明显，小船在低速靠岸、避让障碍物时操控响应更直接。整套装置的外形轮廓紧凑，双弯管向上收拢后顶部总宽度控制在小艇尾部可容纳的范围内，不会占用过多甲板载货空间，立式布置的重心贴近船底，安装后不会让船体出现重心过高的问题，航行时的稳性表现更好。

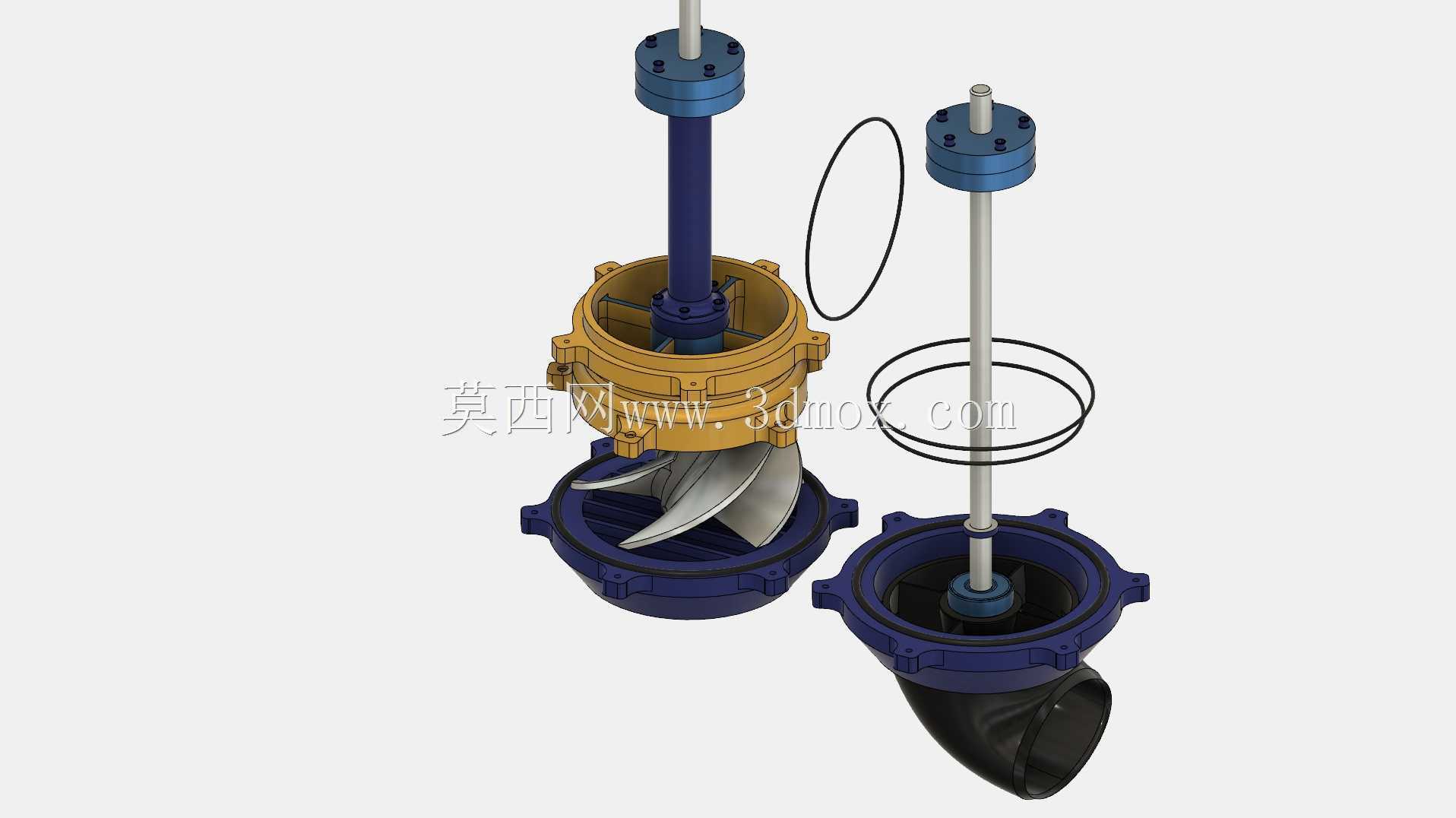

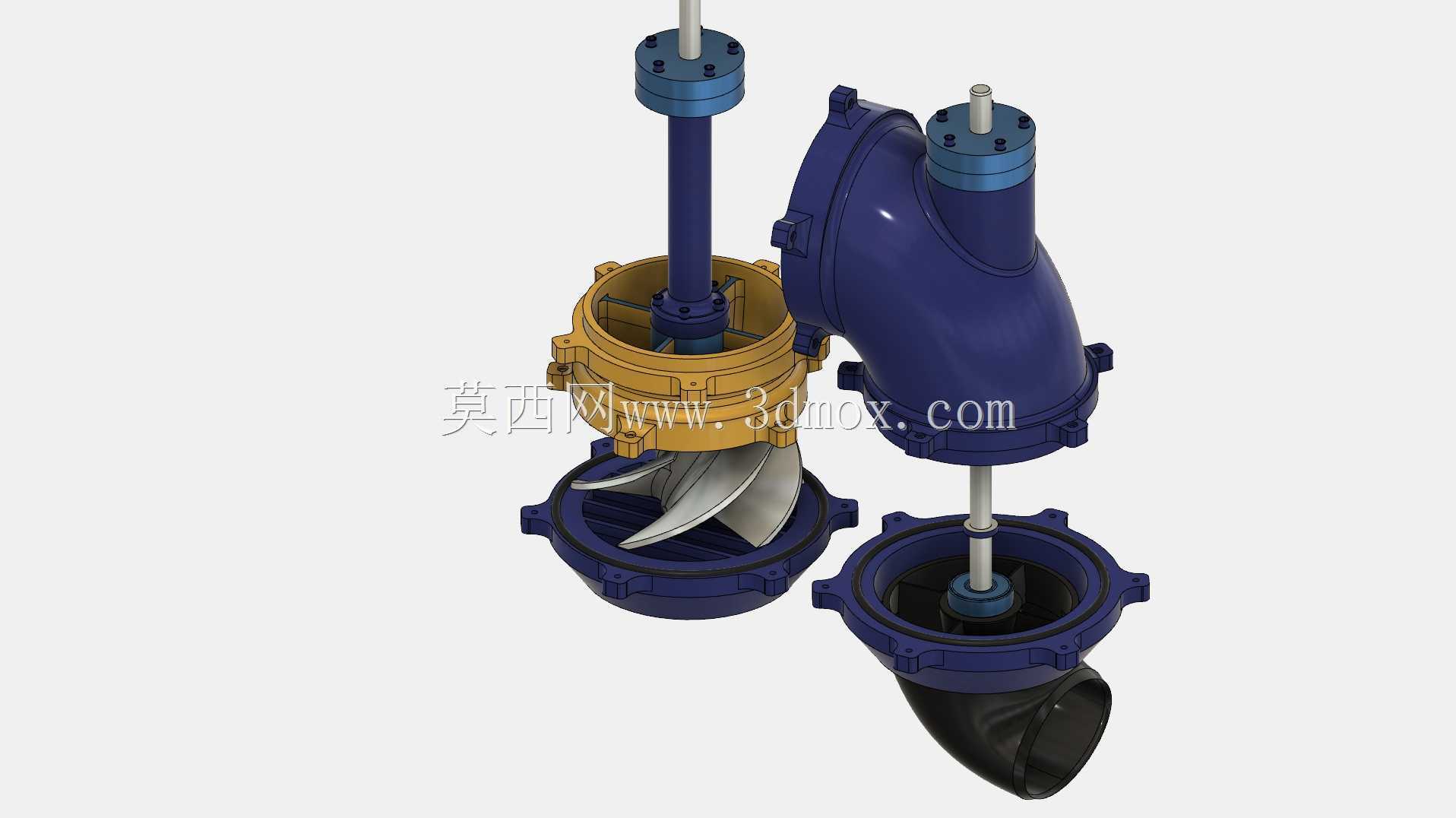

　　针对小型作业船的使用场景，这套推进单元还兼顾了维护便捷性：所有分段壳体都为可拆分结构，当流道内部进入细小杂物时，只需要拆开中部法兰就能清理内部流道，不需要把整套装置从船体上完全拆卸；壳体壁厚在满足3D打印成型要求的前提下做了等强度优化，既控制整体自重，也能承受喷射水流的持续压力，长期在淡水水域使用时，打印材料做耐水包覆处理后就能满足长期服役要求，非常适合小型浅水作业载具的动力改装与自制小艇配套使用。
