川崎ZX12传动轴连接法兰适配器结构

　　该零件属于后轮驱动改装车辆传动系统中的轴端连接构件，主要承担传动轴与川崎ZX12自行车发动机输出端之间的扭矩传递与轴向定位任务。在整车布置中，发动机输出轴位于动力单元侧，后驱传动轴需要沿车架纵向延伸至后轮差速或链轮输入端，两端连接若直接采用轴套配合，往往面临花键规格不匹配、法兰孔位不一致以及拆装维护空间受限等问题。该适配器正是针对这一实际装配矛盾而设计，一端通过内花键与发动机输出轴啮合，另一端借助带安装孔的法兰盘与传动轴端或连接盘固定，使动力传递路径在不改动发动机本体的前提下完成对接。

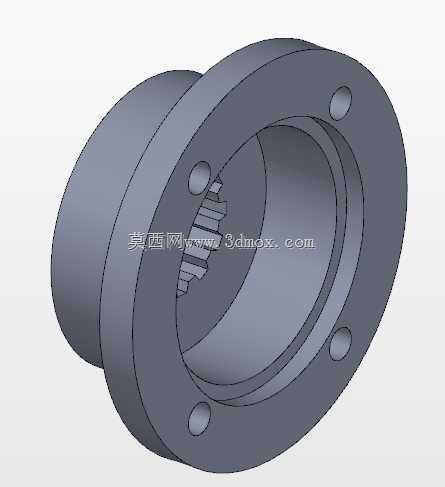

　　从结构特征看，零件整体由同轴的圆柱筒体与圆形法兰盘组成。筒体部分向内加工出花键腔，花键齿形沿内孔周向均布，用于与输出轴外花键配合；花键配合相比普通平键连接，具有接触齿面多、承载面积大、同轴度好、高速运转时对中性稳定等优势，适合摩托车发动机高转速、扭矩波动频繁的工况。法兰盘端面上布置多个通孔，孔位围绕回转中心均匀分布，装配时可穿过紧固件与对接法兰锁紧，孔位数量与分布圆直径直接决定接口互换性。法兰外缘与筒体交接处保留连续过渡圆角，可降低台阶位置在交变扭矩下产生的应力集中。

　　建模过程中，回转主体适合采用旋转特征生成毛坯轮廓，再对内孔花键进行单齿拉伸切除并圆周阵列。法兰端面上的安装孔同样通过阵列方式完成，阵列数量、分布圆直径与孔径需要与对接件严格一致。内孔设计包含多层台阶：最内侧为花键工作段，向外依次设置避让腔与定位止口，止口可在装配时与对接件外圆形成径向配合，保证两轴同轴。筒体外侧的阶梯圆柱面并非单纯减重结构，其不同直径段可对应密封件、挡圈或装配工具的操作空间，在实车布置中也能为邻近车架管件留出间隙。

　　安装边界方面，法兰盘外径决定了紧固件操作所需的径向空间，筒体长度则影响发动机输出轴插入深度与传动轴端的轴向距离。布置时需要确认花键有效啮合长度，插入过浅会导致齿面比压升高，插入过深则可能顶死轴端或干涉油封。法兰端面应与回转轴线保持垂直，否则锁紧后会引起连接盘偏摆，进而造成传动轴振动。紧固件孔位需与对接盘一一对应，装配时建议按对角顺序分次拧紧，使法兰面受压均匀。

　　在实际使用场景中，这类适配器常见于自制后驱三轮车、轻量化改装车以及采用摩托车发动机的小型动力平台。发动机本身转速高、体积小、重量轻，而车辆后轮传动路线较长，接口转换零件必须同时满足定心、传扭和可拆卸维护三项要求。花键端负责可靠传递旋转扭矩，法兰端提供可拆的刚性连接，筒体台阶则兼顾加工与装配工艺。设计时还需考虑热处理与表面强化，花键齿面和法兰接触面在高频交变载荷下容易出现磨损或压溃，适当提高齿面硬度并控制配合间隙，能够减少高速传动中的冲击噪声。

　　三维结构检查时，应重点核对花键齿数、模数或齿形规格、内孔各段深度、法兰孔分布圆以及端面到花键末端的距离。相邻零件装配后，需验证轴端是否完全进入花键工作区、法兰锁紧后是否存在轴向窜动、外圆与车架或护罩是否保留足够安全间隙。该零件虽几何形态不复杂，但尺寸链集中在同轴配合与端面连接上，任何孔位偏差或花键错位都会直接影响动力传输的稳定性。
