FPV穿越机配件收纳周转箱结构设计

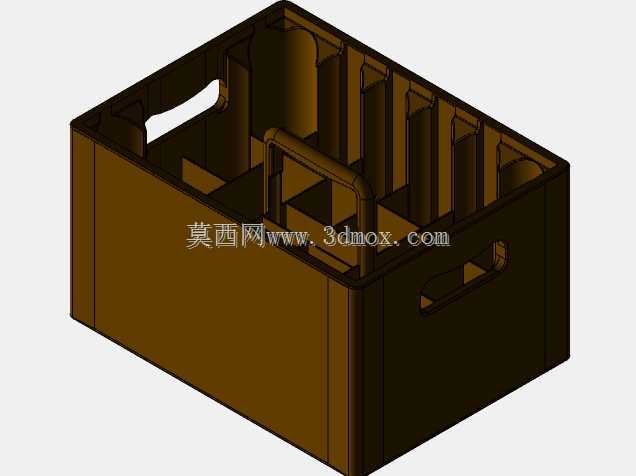

　　在FPV穿越机外场作业、工作室配件分拣以及小批量航模物料转运的场景里，零散的飞控、电调、电池、桨叶、备用螺丝与图传组件如果随意堆放在普通纸箱中，很容易出现接插件磕碰、桨叶变形、锂电池绝缘层被尖锐零件划伤的问题，这款一体成型的带隔断收纳周转箱，正是针对小型航模配件的规整存放需求完成的结构设计。箱体采用敞口取放的布局，整体为带围边的长方体槽型结构，侧壁预留了内嵌式抠手槽，无需额外加装金属或塑料把手，双手抠住两侧槽位即可完成整箱搬运，箱体内侧居中位置设置了横跨箱体的一体式提手结构，单人单手也可短距离提携，适配外场赶场、工位之间转运配件的使用习惯。内部空间通过多道平行的竖向分隔筋划分为多个宽度不等的独立储物格，

　　不同格位可对应存放不同规格的配件：窄格可竖直插放备用螺旋桨、扎带、备用天线，避免桨叶受压弯折；中等宽度格位可分类放置飞控、电调、图传摄像头、接收机这类电子组件，防止不同零件之间互相摩擦刮伤；较宽的格位可平放多块航模锂电池，格位的侧壁高度高于锂电池厚度，搬运过程中电池不会在箱内窜动，也能避免相邻电池的电极直接接触引发短路风险。从成型工艺角度考量，整个箱体所有壁厚保持均匀一致，转角位置全部做圆弧过渡，没有尖锐的直角死角，既适合采用3D打印一体成型制作，也可直接作为注塑件的结构原型，拔模方向沿箱体开口朝向，分隔筋与外壁的连接处都做了加强圆角，打印或注塑过程中不会出现壁厚突变导致的翘曲、缩痕问题，箱体底部为整面平板结构，放置在工作台、

　　地面或者车载后备箱内时都能保持平稳，不会因为局部悬空出现倾斜。箱体的侧壁高度经过匹配，存放常用的5寸穿越机备用配件时，零件顶部不会高出箱口，后续如果配套叠加同规格箱盖，堆叠放置时上层箱体的底部可以完全嵌入下层箱口的限位围边，多箱叠放转运时不会出现滑移滑落。两侧的抠手槽做了内凹翻边处理，手部施力提拉时边缘不会割手，居中的横置提手截面做了圆角优化，握持时的接触面积足够，即使箱内装满金属配件与电池，手部的压强也处于舒适区间。分隔筋的厚度在保证刚性的前提下做了轻量化处理，在相邻格位存放较重的电机、电池时，筋位不会出现侧向弯曲变形，每个格位的底部都和箱体底板连为一体，细小的螺丝、焊锡丝、接头针脚这类小零件不会从格位缝隙串到其他储物区。

　　日常工作室使用时，该箱体可以直接放在装配工作台侧方，按照装配工序把对应配件分格摆放，装配过程中不用反复翻找物料；外场飞行时，整箱提走即可携带全部常用备件，炸机后可以直接在箱内分类收纳损坏的零件，避免遗失小螺丝与接头。箱体的外轮廓尺寸适配常规车载储物空间的摆放边界，横向放置在后备箱内时，两侧抠手刚好留出手指操作的间隙，不需要额外预留过大的取放空间，内壁的分隔布局也可以根据自身常用配件的尺寸，在建模阶段快速调整筋位间距，衍生出适配不同尺寸航模、不同电子配件的定制化收纳方案，箱体边缘没有突出的外置卡扣、铰链这类易损结构，长期使用过程中没有容易断裂的小零件，维护成本极低，粗糙的外场环境下即使轻微磕碰、堆叠受压，整体结构也能保持完整，不会像普通薄塑料收纳盒那样出现侧壁开裂的问题。
