航模多旋翼动力无刷马达结构设计

　　这套三维结构围绕小型多旋翼飞行器的动力输出部件展开，主体为扁平外转子式无刷马达。与普通工业减速电机不同，航模动力马达更强调单位重量下的扭矩响应、转速范围和桨叶匹配能力，因此外形采用短轴向、大直径的圆盘布局。较宽的转子直径能够提高力臂，使定子绕组在相同电流条件下获得更直接的扭矩输出；较短的机身则有利于降低机头或机臂末端的质量集中，减轻飞行平台在姿态变化时的转动惯量。

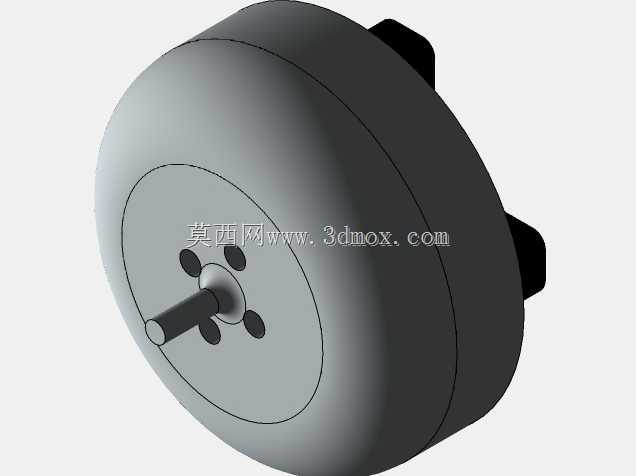

　　从实际装机场景看，这类马达通常安装在四旋翼、六旋翼或小型穿越机机臂末端，输出轴直接连接螺旋桨。电机尾部或侧部预留的安装凸台用于与机臂上的电机座配合，凸台位置需要和机架孔距、螺钉规格、桨叶旋转半径一起校核。若安装面偏厚，螺钉有效啮合长度会不足；若安装面过薄，高速旋转和急加速时又容易产生局部振动。模型中可见的轴端结构承担桨叶定位与锁紧任务，轴径、轴伸长度和桨夹压紧面直接决定螺旋桨是否能够同轴运转。

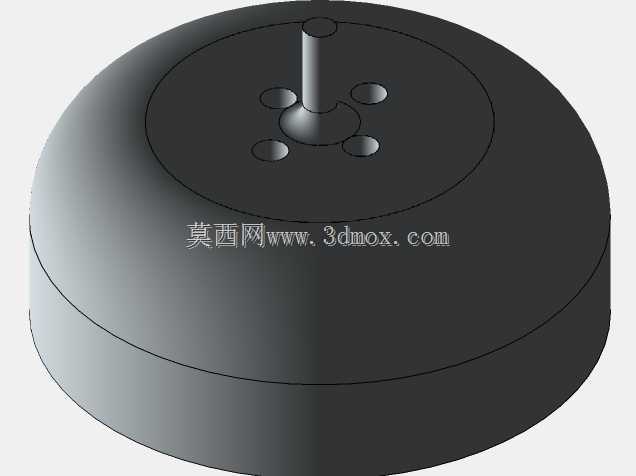

　　结构设计上，外转子壳体包裹内部定子，外侧圆柱面既是磁轭安装区域，也是旋转散热表面。飞行过程中，螺旋桨下洗气流沿电机外壳流动，能够带走绕组和磁钢产生的热量。壳体表面保持简洁连续，有利于减少湍流和积尘；背部凸起结构则对应安装固定、走线或转子限位所需的空间。前端面围绕中心轴布置多个开孔，这些特征不仅减轻重量，也为内部空气流动、螺钉装配和部件观察提供边界。中心轴采用突出式设计，便于桨叶、桨垫和锁紧螺母依次装配，轴端与转子壳体之间的同轴度是控制振动的关键。

　　在尺寸边界方面，扁平圆盘外径决定了马达可容纳的磁钢和定子尺寸，也限制其适用桨叶范围。大直径电机通常搭配较长桨叶，用于提升悬停效率；小直径电机更适合高转速、小桨叶的敏捷飞行。轴向厚度需要纳入机臂离地间隙评估，特别是在着陆、俯仰倾斜或加装桨保护罩时，电机底部和桨尖不能与地面、机架杆件发生干涉。输出轴方向、安装孔分布、线缆引出位置以及背部凸台高度，都应在整机布局中同步检查。

　　建模时可将结构拆分为旋转外壳、中心轴、前端盖面、安装凸台和内部定子占位几个区域。外壳回转体适合通过旋转特征建立主体，再对背部凸台、开孔和散热轮廓进行切除或附加成型；中心轴需要单独控制直径、伸出长度和端部配合关系；前端小孔应按圆周阵列处理，以保证孔位相对轴心均匀分布。对于整机设计者而言，该模型不仅用于外观展示，更重要的是作为动力系统数字样机的一部分，检查电机与机臂、电调走线、螺旋桨桨夹以及起落架之间的空间关系。

　　在工程选型中，马达结构需要与机架轴距、起飞重量、桨叶尺寸和电调输出能力匹配。低KV、大扭矩方案倾向于使用较大直径电机和长桨，适合载重与稳定巡航；高KV、小桨方案则追求快速响应，适合紧凑穿越平台。无论采用哪种方案，电机安装面的平面度、轴系垂直度和螺钉孔位置都会影响振动水平。三维结构中把这些边界明确表达出来，可以在加工电机座、铺设碳纤维机臂和布置线缆之前提前发现干涉，减少实物试装时的反复修改。
