树莓派带散热风扇防护外壳结构设计

　　这套外壳结构面向单板计算机长时间高负载运行的使用场景，常见于嵌入式开发工位、小型边缘计算节点、创客实验台以及桌面自动化控制箱内部。单板计算机在持续进行图像编译、数据采集或多任务运算时，主芯片温升较快，仅靠板载小型散热片很难把结温稳定压在合理区间，因此外壳在顶部直接集成轴流风扇安装位，把风道、壳体和接口避让作为一个整体来处理，而不是在普通盒子上事后开孔。

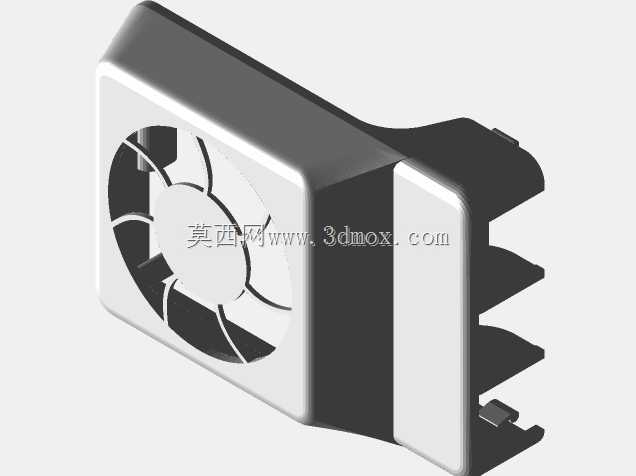

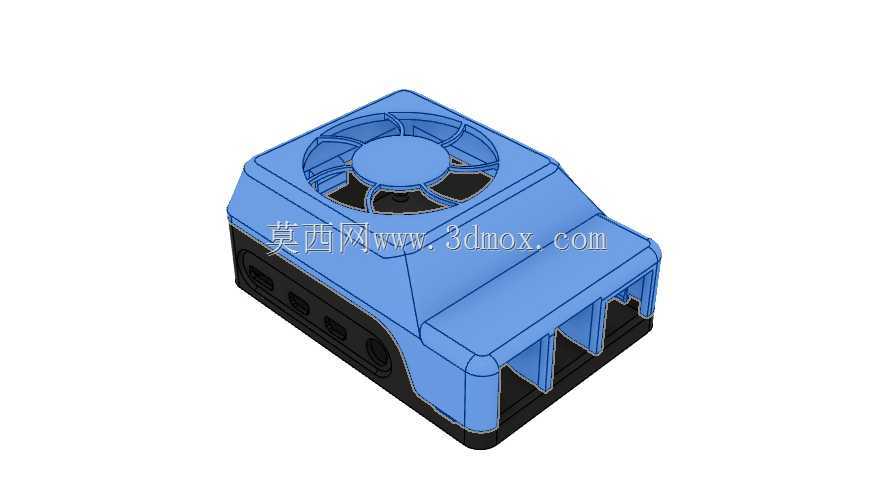

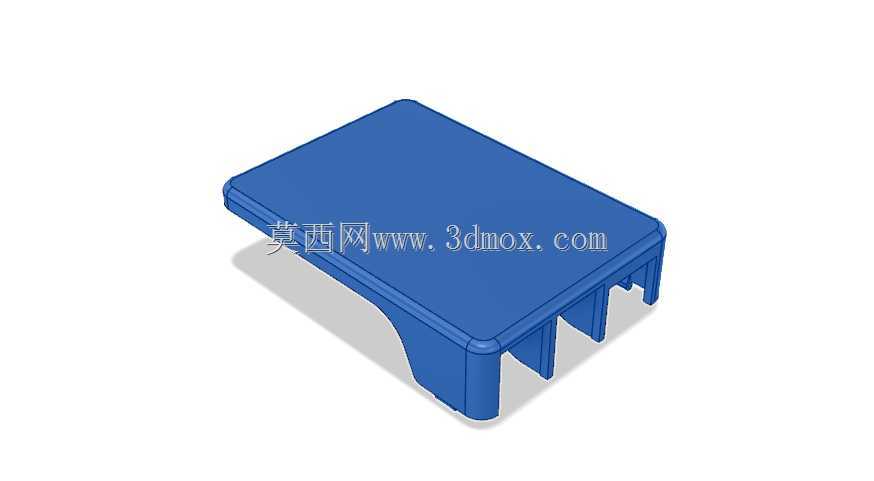

　　从结构思路上看，模型采用上下分件方式：上部为蓝色风道罩，下部为深色底座。上壳顶面围绕风扇形成下沉式圆形安装区域，风扇外圈由环形凸台限位，扇叶区域完全镂空，保证进风面积；四周放射状加强筋既承担风扇固定面的刚性，也避免大面积平面在打印或注塑后出现翘曲。风从顶部进入后，顺着壳体内腔流向主板发热区，再由侧面和端部预留的间隙排出，形成比较明确的冷却路径。

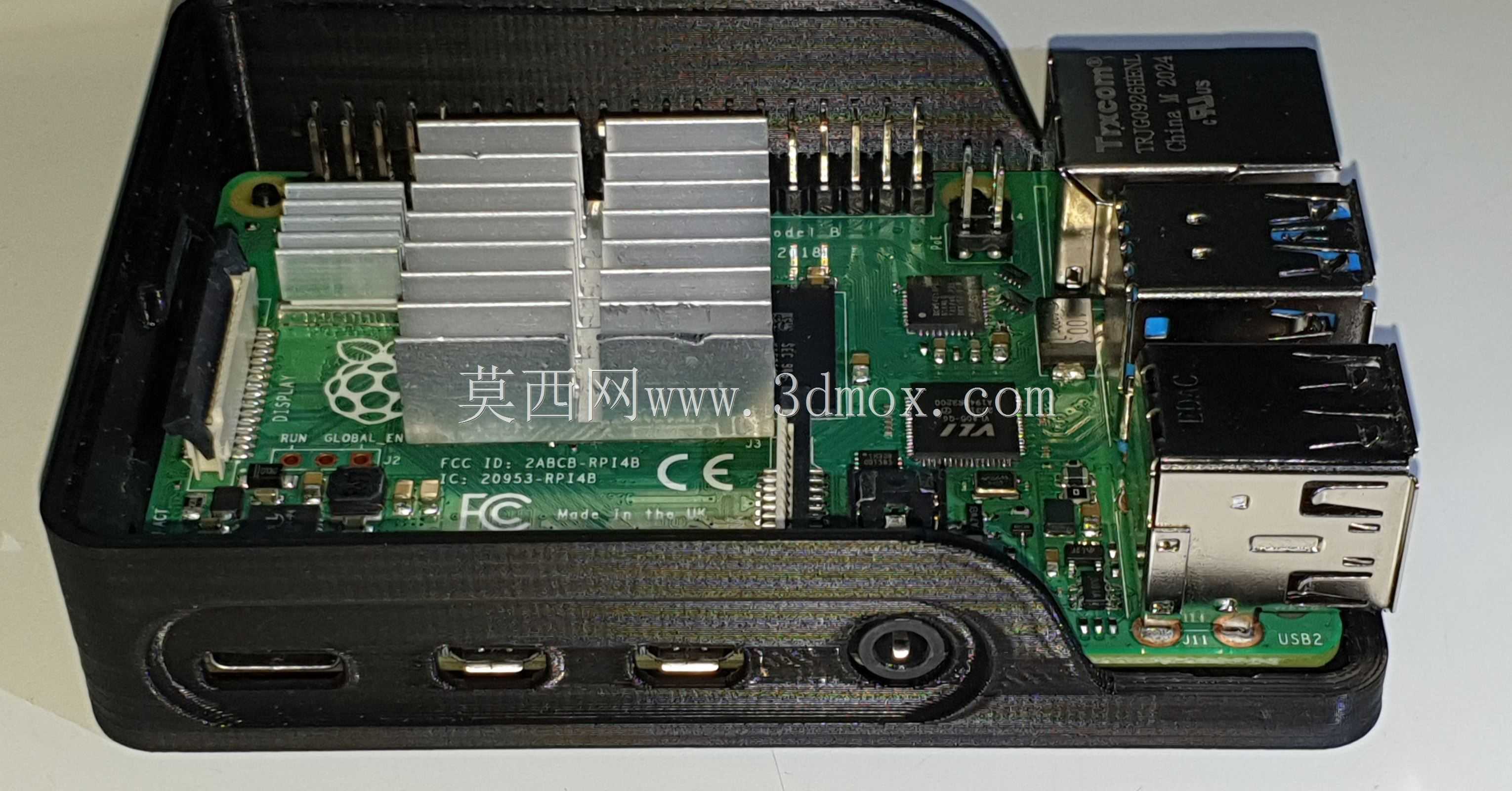

　　外壳前部和侧部针对树莓派的常用接口做了连续开口，可以看到电源、视频、USB以及网络端口对应的避让槽。开口不是简单切出矩形，而是沿接口外形留出插拔手部空间，边缘设置短唇边和挡墙，既能在插头插入时提供导向，也能减少壳体与连接器金属壳之间的干涉。端部两个较深的槽体对应网线和视频线缆位置，槽宽考虑了常规插头外壳尺寸，避免线缆插入后被壳体顶住。

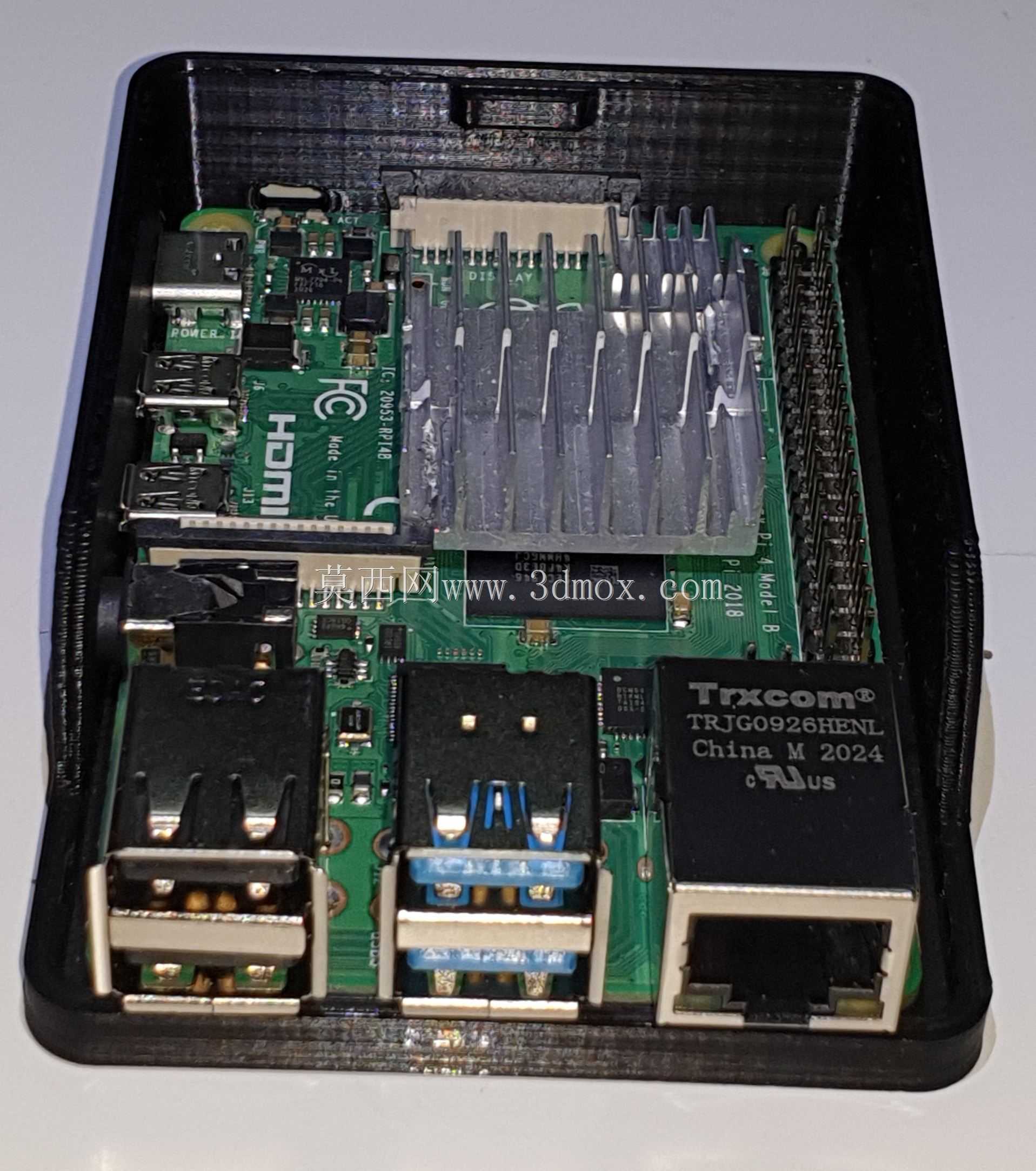

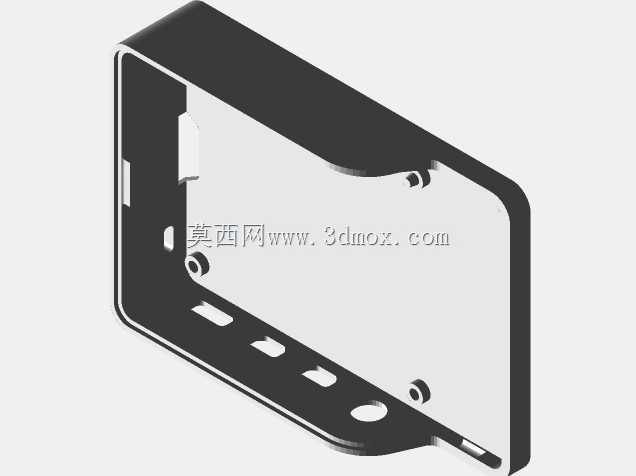

　　底座部分承担主板承托任务，内壁在对应板孔位置设置立柱或卡扣位，使电路板悬空于底面上，背部不必完全贴壳，有利于空气在芯片、内存和电源模块周围流动。底座侧壁保留一定高度，可限制主板横向窜动；底部与桌面接触的区域做了分色和局部加厚，使放置时更稳，也减少螺钉柱直接受力造成的开裂风险。对于不需要频繁拆板的场景，这种围合式底座比开放式支架更能防尘、防误触；对于调试阶段，则可通过上下壳的扣合或螺钉连接快速打开。

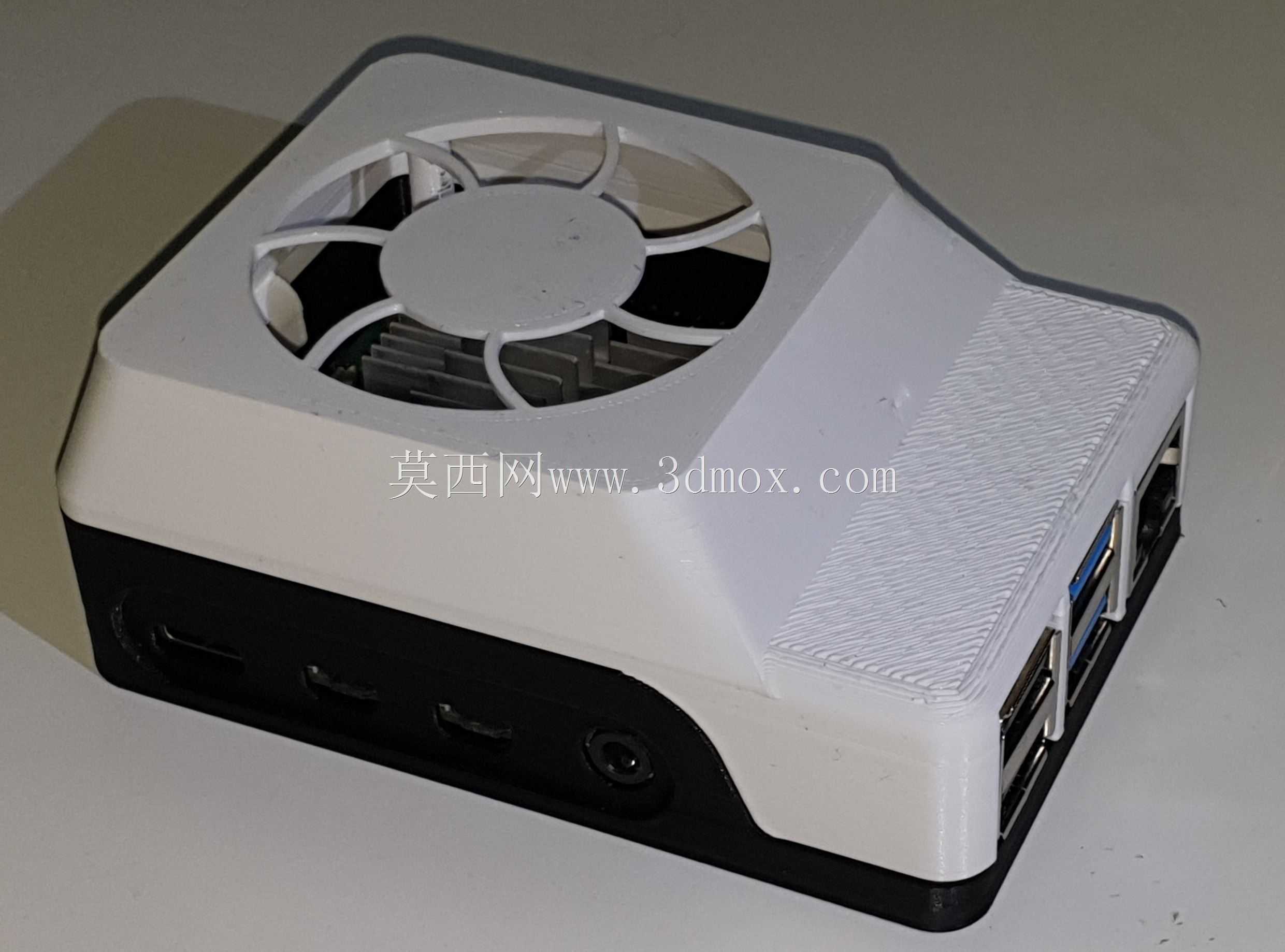

　　外形上，壳体不是规则长方体，而是在顶部风扇区与接口端之间做了斜向过渡。这个斜面并非单纯造型：它把较高的风扇安装区与较低的接口端连接起来，减少突兀台阶，同时让内部空间随风扇高度逐渐变化，有利于气流从顶部向端部扩散。壳体棱线采用小圆角处理，既符合3D打印逐层成型时的强度特点，也避免薄壁尖角在拆装时崩裂。

　　安装边界方面，设计时需要同时核对主板轮廓、接口高度、风扇厚度和外部插头尺寸。风扇位于主板上方，内腔高度要保证扇叶与散热片不摩擦；若用户加装较高的塔式散热器，就需要重新评估顶部凸台高度。底座外缘应略大于电路板，螺钉柱不能与背面焊点、电容或排针冲突；侧面开孔要与接口中心对齐，公差过紧会导致插头无法完全插入，过松则会失去定位作用。底部还应预留橡胶脚垫或走线空间，防止桌面堵住排风缝隙。

　　在实际应用中，这类外壳适合放在实验台、设备机柜浅层仓位或小型检测装置里。它把单板计算机从裸板状态转变为可固定、可搬运、可散热的功能模块，减少排线拉扯、金属短路和灰尘堆积的风险。建模时重点不在复杂曲面，而在接口避让、风扇限位、板卡固定和风道连续性这些细节；任何一处立柱偏移或开口错位，都会直接影响装配。通过分件打印、少量螺钉和卡扣配合，该结构能够在保证散热的前提下，为树莓派提供稳定、整洁的安装保护。
