阿基米德五向缆绳收放牵引机构

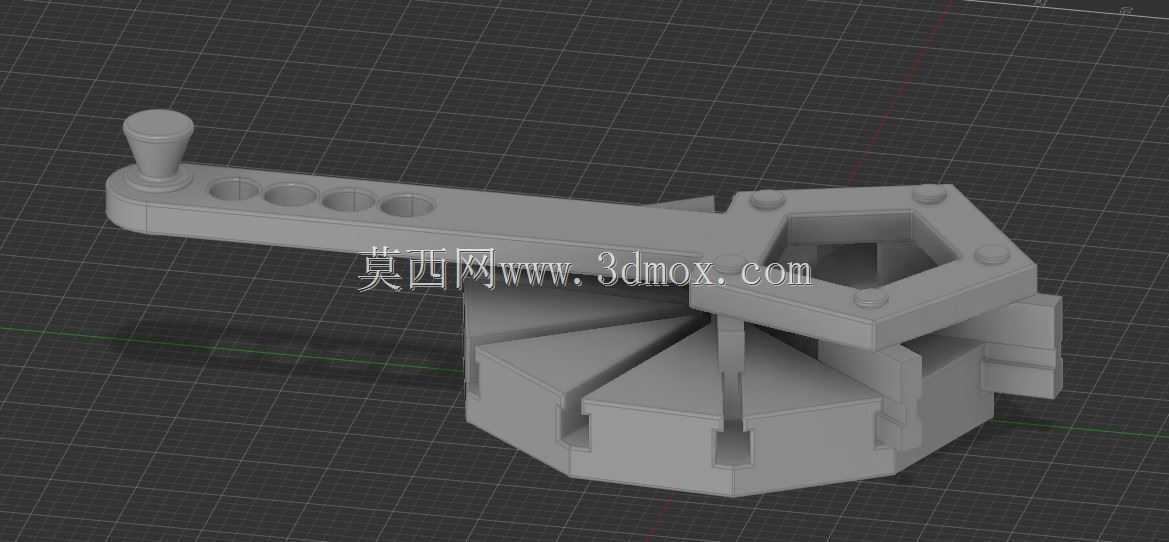

　　这套机构以阿基米德螺旋盘为核心，配合长摇柄、五组扇形夹块、中心螺杆和上部六边形导向座，形成一个可手动驱动的缆绳收放与多向导向装置。它并不是传统意义上靠卷筒缠绕储绳的卷扬结构，而是利用螺旋槽在转盘转动时产生连续、近似等速的径向位移，使缆绳在多个方向上被逐步推送、导向或释放，因此更适合教学演示、轻型牵引、线材排布、柔性绳路换向以及小型实验台中的低速进给场景。

　　从实际用途看，这类五向缆车可以放在桌面级机械原理实验、创客项目、绳索机器人、舞台道具联动、小型牵引试验或柔性传动验证中使用。手摇端输入转矩后，长柄通过回转中心带动螺旋盘旋转；螺旋轮廓推动夹块沿预定轨迹开合或换位，绳体在夹块与导向座之间被约束，避免在受力时跑偏。上部六边形座体承担安装基准和方向转换作用，多个方位的开口让绳索能够从不同角度进入或离开机构，这也是“五向”名称在结构上的直接体现。

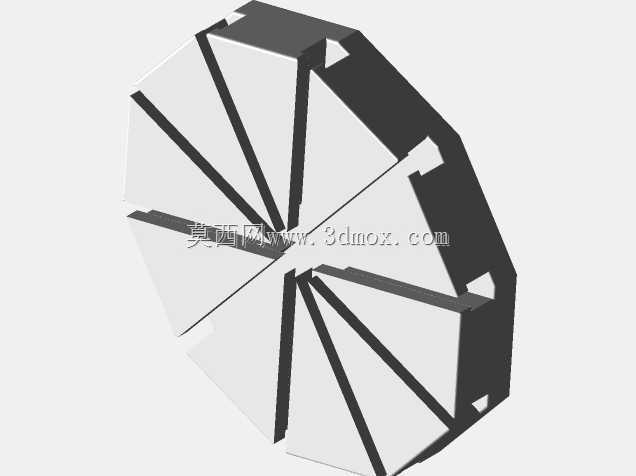

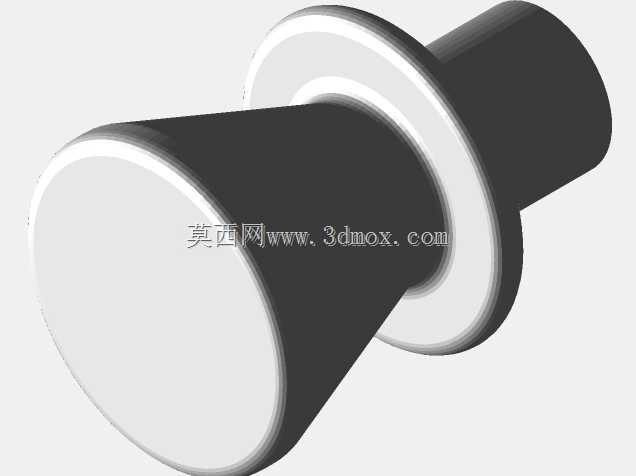

　　功能设计上，摇柄端部设置圆柱握持段，长臂上分布若干减重孔，在保证手动力臂的同时降低转动惯量。转盘采用分段式扇形块组合，块与块之间保留槽缝，既能形成阿基米德螺旋运动所需的轮廓，也为3D打印后的装配预留间隙。中心螺杆承担轴向定位和压紧调节功能，通过改变夹块与转盘、导向座之间的贴合程度，可以调整绳体通过时的阻尼。若绳索较粗或摩擦阻力偏大，可适当放松压紧；若需要更稳定的牵引，则提高夹块对绳路的约束，但不应使绳体产生明显压扁或卡滞。

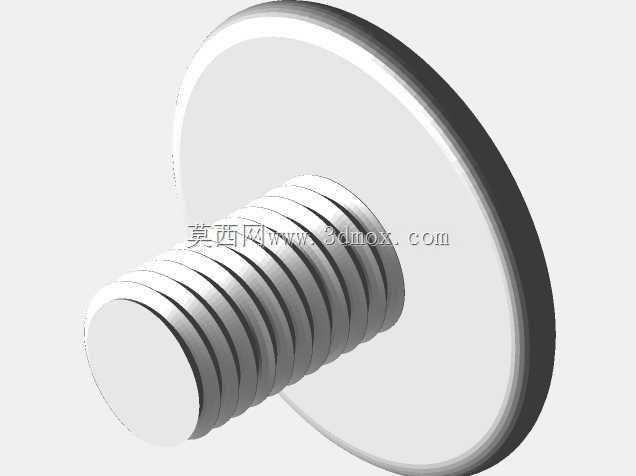

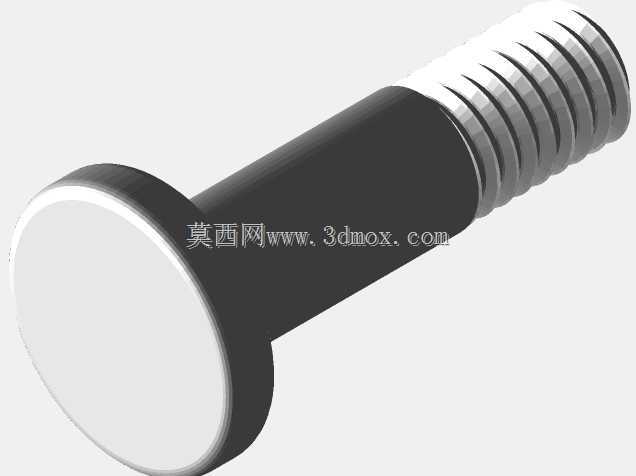

　　设计思路的重点在于把复杂的连续螺旋运动拆成容易打印和装配的零件。刚性基座、手柄、转向件、曲柄、手柄轴、螺钉以及五组夹块分别承担支撑、输入、换向、传动和锁紧功能，零件边界清晰，便于后期更换磨损件。带配合面的零件需要较高打印精度，尤其是螺旋接触面、夹块夹持面和螺杆配合段，层厚过大容易造成运动干涉；其余非配合外观件可采用较粗层厚，以缩短制作时间。模型内部已经预留装配间隙，但在不同耗材收缩率、打印方向和表面粗糙度下，仍需对滑块接触面进行试装修整。

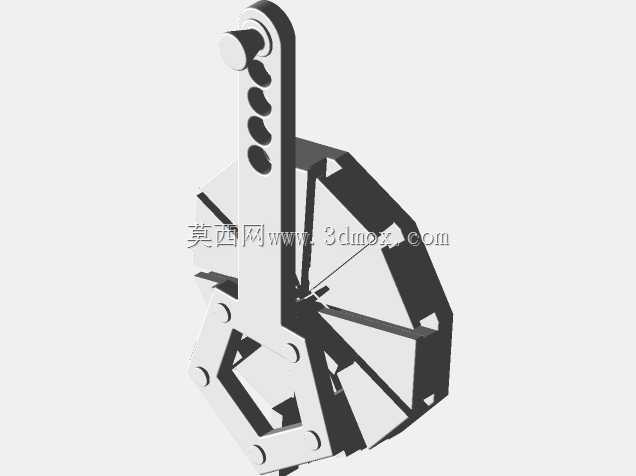

　　外形与安装边界方面，机构整体呈低矮盘式布局，长摇柄向一侧伸出，工作时需要在摇柄回转半径内保留无障碍空间；转盘下方应留出支撑平面，避免扇形块在旋转时与台面摩擦。上部导向座高度不大，但绳索从五个方向进出时，应在对应侧向预留直线引入段，使绳路尽量沿槽口切线方向进入，减少侧向弯折。若将其固定到实验台或机架上，可在底座外缘增加安装孔或压板，不建议直接夹持六边形导向座，以免受力后影响内部间隙。

　　工程应用中需要注意，该结构面向轻载、低速和演示型牵引，不适合替代安全起重绞车或承受冲击载荷的卷扬设备。绳索材料可选用棉绳、尼龙绳或柔性线材，绳径应与夹块槽宽匹配；过细会失去导向，过粗则会导致夹紧和磨损。运转时应先空转检查螺旋盘与夹块的相对位置，确认五个方向的绳路均能顺利通过，再逐步加载。对于需要连续工作的场景，可在螺旋接触面和转轴处加入低摩擦垫片或耐磨衬套，以降低打印塑料件的磨耗。
