电缆测试仪用9V蓄电池安装固定支架

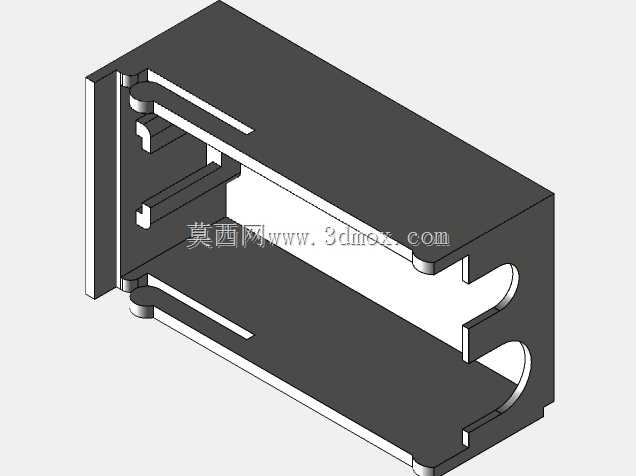

　　也能在设备受到冲击时限制电池的横向窜动，防止电极触点移位造成的供电中断。支架开口端设置的两处弧形卡扣结构，是整个设计的核心限位特征，卡扣的弧度与9V电池端部的圆弧轮廓完全贴合，装配时仅需将电池沿滑槽推入槽腔，端部卡扣即可凭借工程塑料的微量弹性变形卡入电池端部的限位位置，不需要额外加装螺丝、绑带等固定件，既减少了设备内部的零件数量，也能在更换电池时实现快速拆装，提升现场运维的操作效率。在安装边界的设计上，支架背部设置的平直安装基准面，可直接通过卡扣或者两颗微型螺丝固定在电缆测试仪的后壳内壁，安装面与槽腔的平行度公差控制在0.1mm以内，避免支架安装倾斜导致电池与设备主板上的电极接插件对位偏差。支架整体的壁厚根据受力位置做了差异化设计：在手持线缆检测类设备的内部结构设计中，电池固定结构的可靠性直接决定了设备在户外、工地等复杂作业场景下的供电稳定性，这款适配9V叠层电池的安装支架，正是针对便携电缆测试仪的内置供电需求开发的结构件。不同于常规消费电子的电池仓设计，电缆测试仪常被运维人员携带至强弱电井、通信基站、野外布线现场等场景，设备可能面临磕碰、倾斜、甚至短时跌落的工况，因此电池支架不能仅满足简单的容纳需求，必须从限位、防松、安装便捷性多个维度做结构考量。从结构形态来看，该支架采用单侧开口的槽式主体结构，主体槽腔的内轮廓完全匹配9V叠层电池的外形尺寸，槽腔两侧预留的导向滑槽，既可以在装入电池时起到导向定位作用，避免电池装偏导致的电极接触不良，

　　主体承载区域壁厚保持1.2mm，保证槽体整体的结构强度，在卡扣位置局部加厚至1.8mm，提升卡扣的抗疲劳性能，确保经过数百次电池拆装后卡扣依然能保持足够的卡紧力，不会出现松脱断裂的问题；而在滑槽与电池接触的位置，壁厚做了局部减薄处理，预留出0.2mm的装配间隙，既避免电池装入时出现卡滞，也能抵消塑料件成型过程中的收缩变形，保证不同批次的支架都能顺畅适配标准9V电池。从实际应用场景出发，这款支架适配的电缆测试仪多用于通信线缆通断检测、音频线序校验、低压线路故障排查等作业，比如DAP Audio、Arctic这类品牌的同类型手持检测设备，内部空间十分紧凑，因此支架在设计时尽可能压缩了非功能区域的结构尺寸，整体外轮廓没有多余的突出结构，

　　在槽体侧壁还预留了电极走线的缺口，方便电池扣接插件的引线从缺口位置引出连接至设备主板，避免引线被电池挤压造成绝缘层破损。不同于外露式的电池仓结构，这款内置支架不需要在设备外壳上开设复杂的电池仓门结构，可直接配合设备后壳的封装结构实现电池的封闭容纳，既提升了设备外壳的整体防护性能，避免现场作业时的灰尘、水汽从电池仓缝隙进入设备内部，也简化了外壳的模具结构，降低整机的生产制造成本。在结构细节处理上，支架所有的棱边都做了R0.3mm的圆角处理，避免装配时锋利的边角划伤电池的绝缘外皮，也防止作业人员更换电池时被毛刺划伤；滑槽的入口位置做了15度的导入斜角，即使在光线较差的作业现场，操作人员也能快速将电池对准滑槽推入，不需要反复对位调整。

　　考虑到手持设备的轻量化需求，支架在保证结构强度的前提下，在槽体非受力的侧壁区域做了局部的镂空减胶处理，既减少了塑料原料的用量，也能降低支架自身的重量，避免增加手持设备的整体负重。从装配逻辑来看，这款支架的结构完全适配便携检测设备的整机组装流程：在主板与外壳装配前，即可先将支架固定在壳体内壁，预先焊接好电池扣引线，后续总装时仅需将电池卡入支架即可完成供电部分的装配，不需要在总装环节额外做复杂的接线、固定操作，能够有效提升整机组装的生产效率。针对现场作业中可能出现的设备倒置、剧烈震动等情况，支架的槽腔深度设计为覆盖电池90%以上的侧面面积，配合端部的卡扣结构，即使设备从1.2米高度自由跌落至硬质地面，电池也不会从支架中脱出，完全满足手持工业检测设备的可靠性测试标准。
