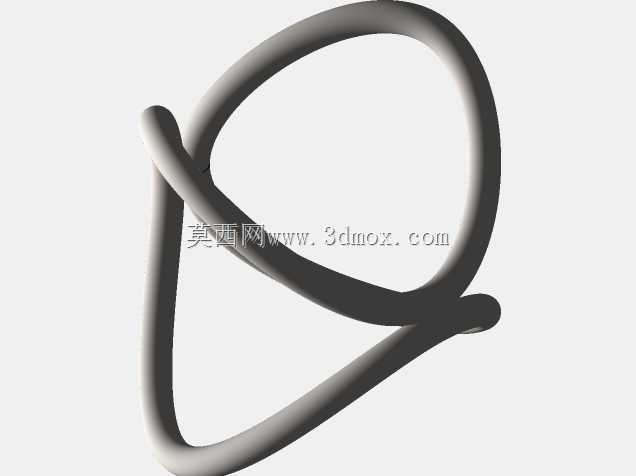

在做创意装置、柔性管路排布或者空间装饰结构的方案阶段,这类连续弯扭的闭环杆件结构经常会被拿来做空间形态验证。它没有常规管件的法兰对接端,也没有预留螺纹接口,核心是把一根等截面圆杆通过空间多段圆弧扫掠,首尾衔接成自相交的闭合环,整体轮廓近似四叶三叶草的舒展形态,杆件在空间中自然交叉叠放,形成富有韵律的立体曲线。
从实际使用场景来看,这类构件既可以作为文创展示装置里的金属弯艺摆件骨架,外层做抛光、喷塑或者包覆装饰层后放置在展陈空间做造型支撑;也可以作为柔性管线走向的空间路径参考样件,用来校核多根并行管路在狭小舱室内避让交叉时的曲率边界——尤其是在机电设备舱、自动化生产线的走线架设计里,硬管弯折不能出现死折,圆弧过渡段的曲率半径直接决定管路内部介质流通阻力或者线缆穿设的顺畅度,这种连续闭环弯扭形态刚好可以用来验证最小弯曲半径下的空间占位。
设计思路上,整个构件全程采用等直径圆截面,没有变径、没有局部凸台,所有弯折段都保持顺滑的G2连续曲率,不存在尖锐转角。建模时先在三维草图里绘制空间投影的四段外展圆弧,对应四片叶瓣的外轮廓,再通过交叉段的路径引导让杆件在空间中自然抬升、下沉,避免两个杆段在同一平面发生干涉,交叉位置保留均匀的间隙或者刚好贴合相切,既保证形态上的缠绕视觉效果,又不会出现实体建模时的布尔运算错误。这种处理方式和现场弯管加工的逻辑完全契合:数控弯管机加工连续弯件时,每一段弯弧的送进长度、旋转角度、弯曲角度都要提前在三维路径里标注清楚,空间扭环的形态刚好可以检验弯管工序中管材回弹补偿的参数设置,避免弯制完成后叶瓣轮廓错位、交叉点间隙不符合预期。
外形尺寸与安装边界方面,该构件整体外轮廓在三个正交方向上的投影都接近类圆形,最大外廓尺寸由四段叶瓣的外圆弧半径决定,杆件自身直径远小于整体环径,属于大曲率半径弯件,弯制时管材内侧不会出现起皱、外侧不会出现过度减薄。如果作为独立摆件使用,底部两个自然落位的杆段可以直接作为支撑脚,不需要额外加装底座,放置在平面上时接触点为两段线接触,摆放稳定性足够;如果作为管路路径验证样件,需要在闭环的合适位置截断预留对接端口,截断位置要选在直线段或者曲率平缓的弧段,方便后续焊接法兰或者快插接头,截断后两个自由端的同轴度、端面垂直度都可以参照原闭环模型的尺寸链进行校核。
结构特性上,连续闭合的环形杆件本身具备很好的结构刚度,相比分段拼接的弯件,整体扫掠成型的闭环没有焊缝断点,受外力挤压时荷载可以沿着环形杆身均匀传递,不会在拼接位置出现应力集中。在做有限元校核时,可以针对杆身的弯曲应力、交叉接触位置的局部压应力分别设置约束:如果作为装饰承重骨架,外层挂载饰面板的荷载均匀分布在四段叶瓣上,杆身的最大变形量会出现在每片叶瓣的最外端,通过调整杆径或者弯弧半径就可以把变形控制在允许范围内;如果作为管路样件,内部通流体时的压力损失可以沿着中心路径逐段计算,连续顺滑的弯弧相比直角弯头能大幅降低局部阻力,减少介质在弯折处的湍流损耗。
实际建模过程中还要重点关注扫掠路径的自相交检查,空间路径在多个象限内扭绕,很容易在视角遮挡的位置出现截面穿透,完成实体建模后需要做全局干涉检查,确认每一处交叉位置杆身之间的间隙均匀,既不要出现意外的实体合并,也不要间隙过大破坏三叶草缠绕的紧凑形态。出工程图时需要把三维路径的各段弯管参数展开成弯管加工表,标注每一段的空间转角,方便车间直接录入弯管机程序,不需要后续反复试弯调整。
