创想三维Ender3Pro电源散热改装盖板

　　桌面级FDM打印机在长时间连续打印、封闭机箱改造或者夏季高温车间运行时，原厂开关电源外壳往往只依赖自带小风扇或者被动散热，电源内部电容、整流桥与功率管温升偏高，长期工作会加速元器件老化，甚至触发电源过热保护造成打印中断。这套盖板结构针对Creality Ender 3 Pro原配电源盒的安装端面重新设计，把原PSU端盖替换为带70毫米Foxcon轴流风扇安装位的主动散热面板，同时在面板下部预留LM2596降压转换模块的固定柱与走线空间，让改装者可以在电源外侧独立布置低压供电支路，给灯带、树莓派、自动调平传感器或者外置散热控制器提供稳定低压输出，不必再占用打印机主板的备用供电接口。

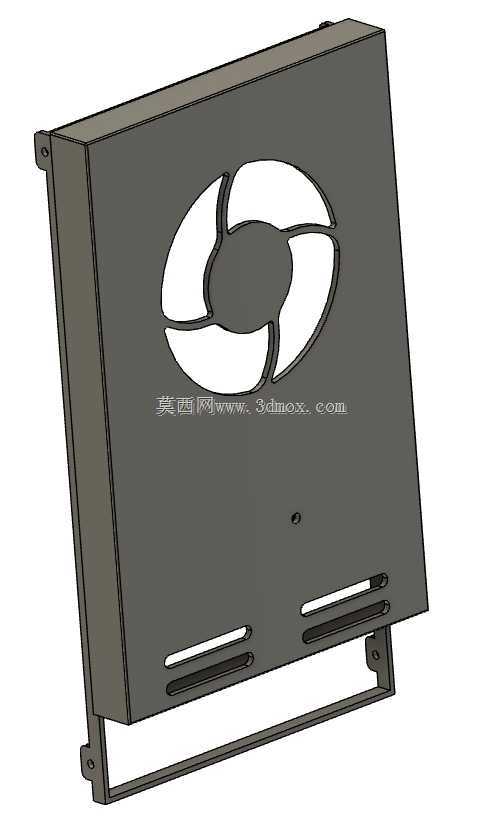

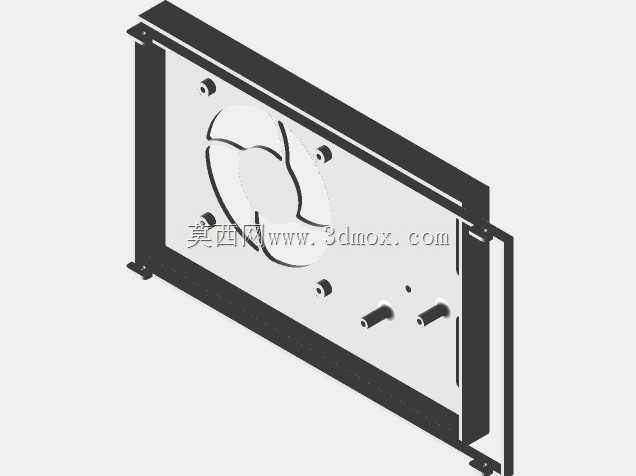

　　从结构布局上看，盖板主体沿用原电源端盖的矩形外轮廓与侧边折边卡扣，四周保留与电源壳体咬合的折弯边，安装时不需要对金属电源盒进行切割，直接替换原有塑料端盖即可。风扇区域采用居中大开孔设计，开孔轮廓贴合70毫米方形风扇的外框，四角设置带通孔的圆柱安装柱，柱高与风扇厚度匹配，螺丝从外侧穿入后可以直接锁附在柱位上，风扇接线朝向电源内部，避免线材外露被打印机运动机构剐蹭。风扇中心区域保留放射状加强筋，既支撑风扇网罩或者扇叶防护，又避免大面积薄板在风扇高速运转时产生共振噪音。

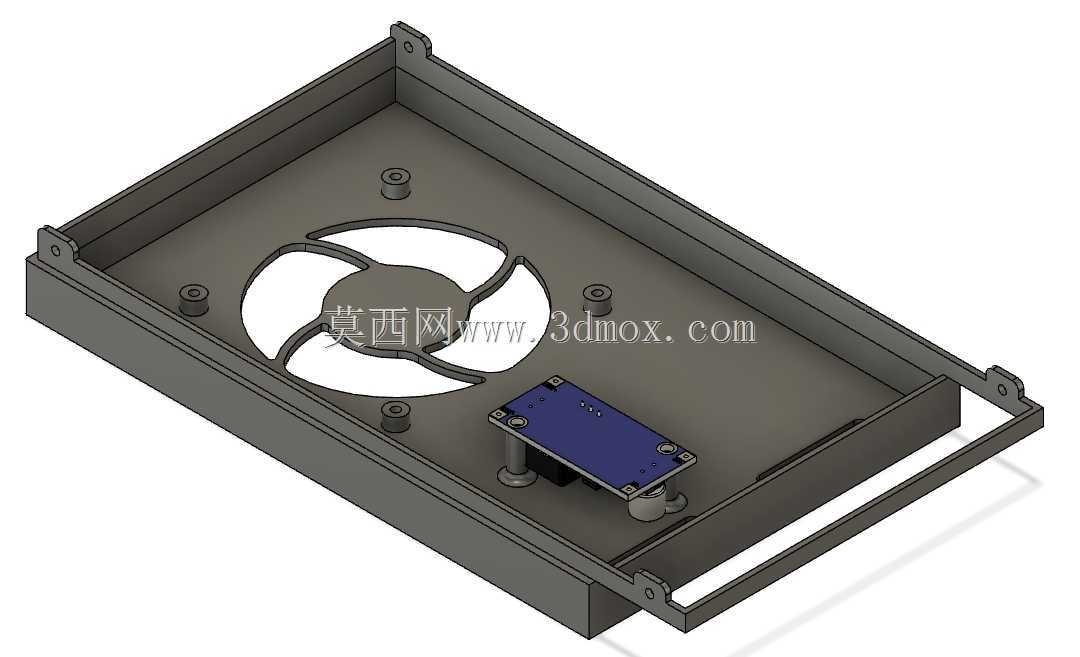

　　降压模块的布置位置选在面板下方偏右区域，两个独立的短圆柱柱位对应LM2596模块的安装孔，柱位高度留出模块背面元件与面板之间的安全间隙，防止焊点直接贴在塑料面板上造成磨损短路。模块旁边预留细小过线孔，输入端可以从电源内部取24V或者12V直流，输出端通过小孔引到面板外侧接外设，走线路径短，和风扇线束分开固定，减少强弱信号缠绕。面板下部还设置两个横向小套筒柱，可用于扎带固定线束或者安装小型接线端子，让改装后的电源仓内部走线整齐，维护时拆卸端盖不会拉扯线材。

　　安装边界方面，设计严格对照Ender 3 Pro电源盒的端面尺寸，侧边卡扣位置与原厂端盖一致，更换后电源整体长宽高不发生明显变化，打印机底部框架的电源安装位无需调整。70毫米风扇相比电源原配的小尺寸风扇，扇叶面积更大，在相同风量下转速可以更低，运行噪音明显下降；风扇风向建议设置为向外排风，把电源内部热空气直接抽出，冷空气从电源壳体另一侧的缝隙自然补入，形成贯穿风道。对于把打印机放入 enclosure 保温箱的用户，这种主动排风结构还能避免电源热量排到箱内累积，降低箱内温度失控带来的耗材软化风险。

　　建模时需要重点关注几个配合细节：一是四角风扇柱的中心距要严格对齐70毫米风扇标准孔位，柱端通孔直径匹配自攻螺丝或者机丝螺丝，柱根做圆角加强，避免拧紧螺丝时塑料柱断裂；二是侧边折边的厚度与卡扣间隙要参考原厂端盖，保证扣合后不松动，同时又能徒手拆卸；三是风扇开孔边缘要留出扇叶安全间隙，防止3D打印件的翘曲误差导致扇叶刮擦面板；四是LM2596模块属于发热元件，固定柱周围不要封闭，模块散热片要朝向通风路径，借助风扇气流同步带走降压芯片热量。

　　实际改装场景中，这类盖板常见于长时间打印ABS、PC等高温耗材的用户，也适合给老款电源做延寿维护。打印制作时推荐选用耐温较好的PETG或者ABS材料，层厚设置在0.2毫米左右，风扇安装柱区域适当增加壁厚和填充率，面板大面可以用适中填充控制重量。安装完成后需检查风扇转向、线束绝缘以及降压模块输出电压，确认电源外壳接地不受影响。整个结构把散热风扇、降压模块和电源端盖整合在同一替换件上，既解决了原厂电源散热余量不足的问题，又为打印机后续加装外围电子部件提供了整洁的供电扩展位置。
