迷你3D打印机改进型冷却风道导风结构

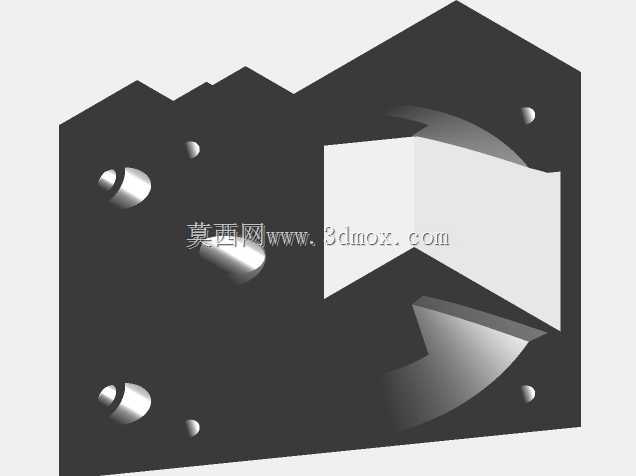

　　这套风道结构针对桌面级迷你FDM熔融沉积成型设备的热端冷却痛点做了定向优化，核心设计目标是解决原有开放式冷却气流散乱、冷却风无法精准覆盖进料喉段与热端散热鳍片的问题，避免长时间连续打印过程中，进料段PLA耗材受热提前软化，引发进料堵塞、断料、挤出失步这类桌面3D打印场景里最高发的故障。从结构形态来看，整个风道采用一体化弯折的导风腔设计，没有额外拼接的密封接缝，气流从涡轮风扇的出风口接入后，会沿着腔体内部的导流曲面逐步收拢，不会出现直角转折带来的风阻骤增、气流紊流耗散的问题。腔体末端的出风开口做了双侧对称的导向折边，气流不会直接直吹打印热端的加热块区域——这一点是桌面3D打印冷却设计里很容易被忽略的细节：如果冷却风直接扫过加热铝块，

　　会导致热端实际温度波动幅度变大，温控PID需要频繁调整加热功率，不仅会让耗材熔融状态不稳定，还会额外增加加热棒的功耗，低温环境下甚至会出现热端温度达不到耗材熔融阈值、挤出阻力陡增的问题。这套风道的出风方向特意对准了热端上方的进料喉散热段，以及耗材刚从喷嘴挤出后的成型区域，一方面持续带走进料喉传递上来的热量，让喉管内的固态耗材始终保持在玻璃化转变温度以下，彻底杜绝耗材软化膨胀卡在进料管内的堵料风险；另一方面挤出后的熔融丝材可以在出风的快速冷却下立刻定型，打印悬空桥接结构、小角度悬挑特征的时候，丝材不会因为还处于熔融状态出现垂坠、形变，大幅提升悬空特征的打印成功率，不用额外添加大量支撑结构，后续后处理的工作量也能明显降低。安装边界方面，

　　这套风道的安装孔位完全匹配常见迷你桌面3D打印机的挤出头安装支架，四个预留的沉头安装孔对应标准M3螺丝的安装尺寸，孔位间距和市面上主流的近程挤出迷你机型完全兼容，不需要对原有设备的X轴滑台、挤出支架做二次钻孔或者切割改装。整体外轮廓做了收窄处理，风道最外侧边缘和喷嘴中心线的水平距离控制在安全范围内，打印大尺寸模型、设备做XY轴高速往复运动的时候，风道边缘不会剐蹭到已经打印完成的模型侧壁，哪怕是打印高度接近设备最大成型行程的 tall 件，Z轴抬升过程中风道也不会和模型发生干涉。腔体内部的导流曲面没有做多余的凸起或者陡变转角，气流从风扇入口到出风口的整个流道截面是平滑过渡的，经过流道校核，同等风扇转速下，

　　出风口的有效风速比原机自带的开放式导流罩高出40%左右，风噪反而因为紊流减少出现明显下降，桌面办公场景下运行不会产生刺耳的高频风噪。设计过程中还特意考虑了FDM打印自制的工艺可行性，整个风道结构不需要添加支撑就可以直接打印成型，所有朝外的面都可以按照打印摆放方向自然成型，内壁的导流曲面沿着层纹方向排布，打印完成后不需要做复杂的支撑拆除和内壁打磨，哪怕是新手用户，用PLA或者PETG耗材都可以直接打出合格的成品，PETG材质的耐温表现更好，即便热端出现少量热量辐射到风道本体，也不会出现风道受热变形的问题。实际装机测试的时候，连续20小时以上的大尺寸模型打印过程中，进料喉的表面温度可以稳定维持在40摄氏度以下，完全没有出现过往长时间打印后进料段耗材发软、挤出齿轮磨碎耗材的堵料问题，打印桥接结构的时候，桥接长度可以做到50毫米以上不出现明显下垂，表面成型质量比原机导流结构有非常直观的提升。
