轻型车辆用单片离合器盘总成结构设计

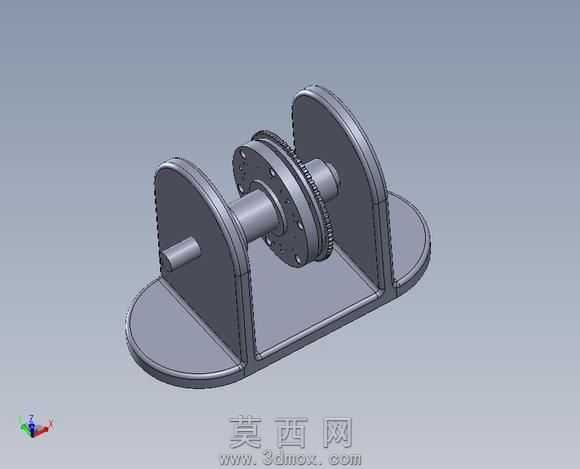

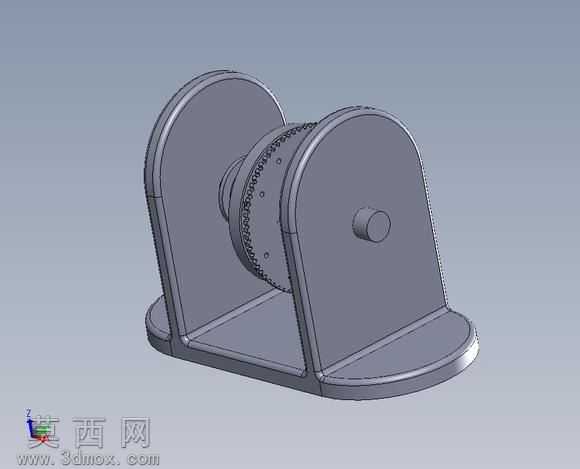

本作品为轻型车辆传动系统核心部件单片离合器盘的三维参数化建模成果，建模过程严格遵循实车离合器的装配逻辑与尺寸规范，采用自底向上的装配建模思路完成整体搭建。首先完成各基础零件的独立建模：针对离合器压盘，通过旋转凸台特征生成基础盘体轮廓，再通过拉伸切除加工出螺栓安装孔位与膜片弹簧接触的支撑凸台，对摩擦接触面做纹理化处理模拟实际加工的粗糙摩擦面；针对膜片弹簧，通过样条曲线绘制其碟形本体与分离指的轮廓曲线，采用薄壁特征生成弹性本体结构，对分离指指尖做圆角过渡处理避免应力集中；针对摩擦片，通过环形拉伸生成摩擦基体，在表面阵列排布沟槽特征模拟实际摩擦片的排屑散热结构，同时对摩擦片与从动盘的铆接点位做精准定位；针对从动盘毂，通过旋转特征生成带内花键的轴毂结构，对内花键齿形做参数化绘制保证与变速器输入轴的配合精度，同时完成减震弹簧安装槽位的切除设计。完成零件建模后按照实际装配约束完成总装：通过同轴心约束将从动盘、压盘、膜片弹簧与支撑支座对齐，通过重合约束固定各零件的轴向安装位置，添加接触约束模拟摩擦面的贴合状态，对活动部件保留合理的运动自由度以还原离合器分离与结合的动作逻辑。渲染阶段采用金属材质模拟压盘、盘毂的铸钢质感，采用复合材料材质模拟摩擦片的耐磨摩擦材质属性，采用弹性金属材质模拟膜片弹簧的薄钢片质感，对支座部分采用哑光铸铁材质区分不同部件，通过环境光与定向光源组合打光，清晰呈现各部件的轮廓边界与装配层次，完整还原单片离合器的结构组成与工作形态，可用于传动结构教学、离合器原理演示以及相关零部件的设计参考。
