集成PCB板的扁平式旋转电机结构设计

做小型自动化设备结构设计时，经常遇到安装空间极度受限的场景，比如桌面级小型输送模组、微型旋转定位台、便携检测设备的执行端，常规的nema17标准步进电机加上独立驱动板的组合，往往会因为轴向尺寸叠加、驱动板外置走线杂乱，导致整体结构冗余，甚至没法塞进预设的安装腔体内。这款集成PCB的扁平旋转电机，就是针对这类紧凑安装场景做的结构优化设计，把驱动电路直接整合在电机本体的PCB基板上，省去了外接驱动板的安装空间和飞线工序。

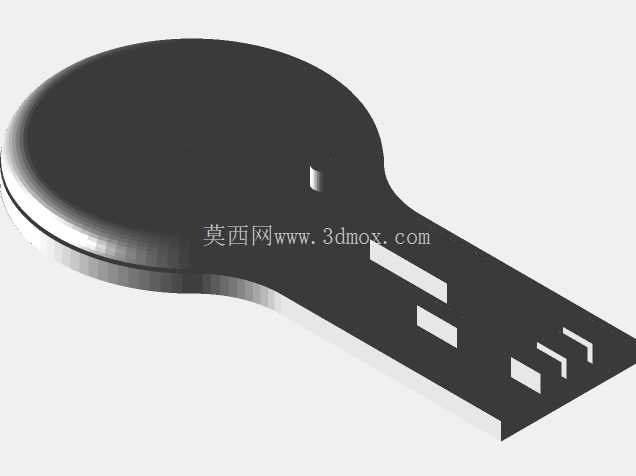

从结构布局来看，电机的动力输出端采用扁平圆盘式设计，定子线圈直接蚀刻在PCB基板上，和后端的驱动电路、接线端子处于同一平面，整体轴向厚度比同扭矩的常规步进电机压缩了近40%，安装法兰的孔位完全兼容nema17标准尺寸，不需要重新设计安装基座，就能直接替换原有设备上的标准电机，降低改造成本。PCB基板延伸出来的部分集成了驱动芯片、电源接口和信号端子，接线时直接将控制线和电源线插在板载端子上即可，不需要额外布置驱动板的安装位，也避免了驱动线过长带来的信号干扰问题，在紧凑的设备内部走线更规整。

实际选型应用时，要注意几个安装边界：首先是电机圆盘部分的径向尺寸，要预留足够的转动间隙，避免和周边的结构件产生运动干涉，尤其是圆盘上盖的边缘和安装面的高度差，要控制在0.2mm以上的安全间隙，防止转动时摩擦上盖或者安装基板；其次是PCB延伸段的固定，除了电机本体的法兰固定外，延伸段的末端最好增加一个绝缘支撑柱，避免设备运行时的振动导致PCB板变形，影响板载芯片的焊接可靠性；另外板载端子的接线方向要提前和结构走线方向匹配，因为端子是直接焊接在PCB上的，没法调整方向，建模时要把接线的折弯空间预留出来，避免线材和周边结构挤压。

从功能特性来说，这款电机因为把驱动电路和定子线圈集成在同一块PCB上，线路损耗比外接驱动的方案更低，响应速度也更快，适合短距离快速启停的旋转工位，比如小型贴装头的旋转对位、便携检测设备的探头旋转切换、桌面级3D打印机的送料挤出端辅助驱动。设计时没有采用额外的金属外壳包裹PCB部分，一方面是为了进一步压缩尺寸，另一方面板载芯片的发热可以直接通过PCB基板散热，在常规负载下不需要额外加装散热片，能进一步节省安装空间。

建模过程中要重点关注几个配合尺寸：圆盘转子和PCB定子之间的气隙要控制在0.1-0.15mm之间，气隙过大会导致扭矩损失，气隙过小则容易在装配时出现摩擦，甚至刮伤PCB上的线圈走线；板载电子元件的高度要全部低于转子圆盘的下表面高度，避免转子转动时碰到元件；接线端子的引脚伸出长度要控制在2mm以内，焊接后不会突出PCB背面，保证PCB背面可以紧贴设备安装面，减少整体安装高度。

在不同行业的应用场景里，这款结构的适配性很强：在消费电子类的小型智能设备里，可以作为旋转摄像头的驱动部件，扁平结构可以隐藏在设备外壳的窄缝里；在小型实验室自动化设备里，可以作为微量试剂盘的旋转驱动，集成驱动的设计减少了设备内部的布线复杂度，方便后期维护；在小型DIY数控设备里，兼容nema17的安装孔位可以直接替换原有电机，缩小设备整体体积。需要注意的是，因为PCB基板的结构强度不如金属电机机壳，在有较大冲击振动的工况下不适合使用，更适合安装在静态或者低振动的桌面级、便携类设备里，安装时锁紧法兰螺丝的扭矩不要超过0.8N·m，避免压力过大导致PCB基板变形，影响转子的转动同轴度。
