起重链条磨损检测指示装置设计

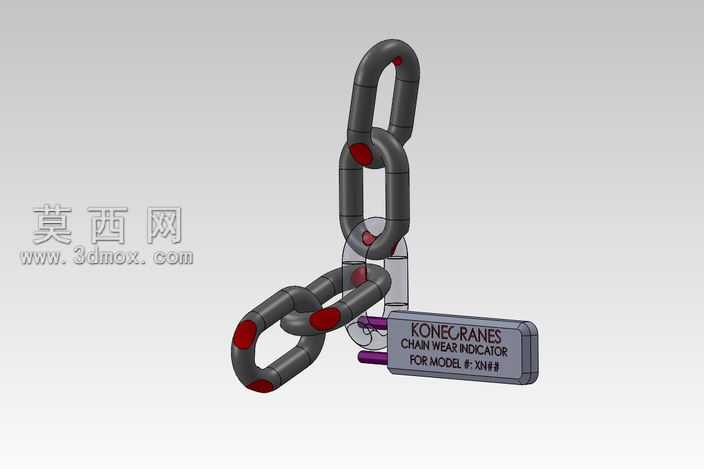

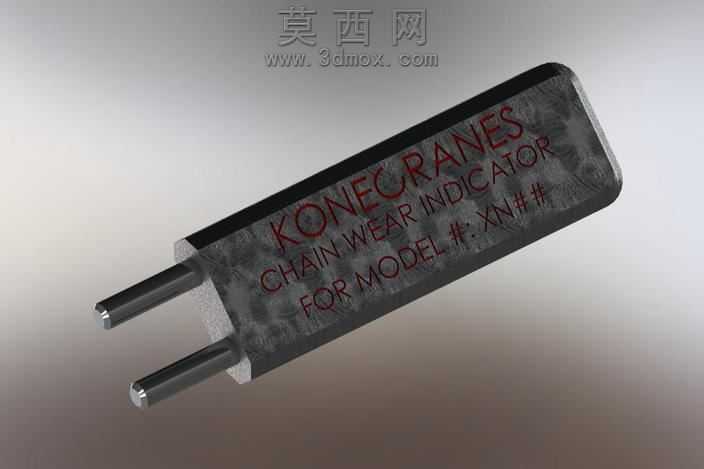

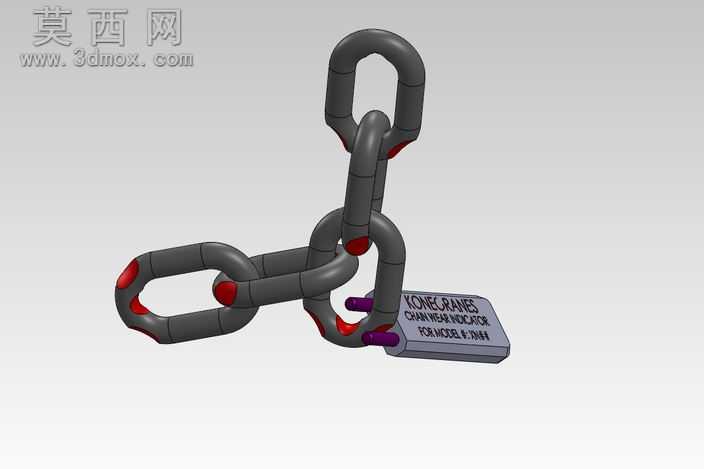

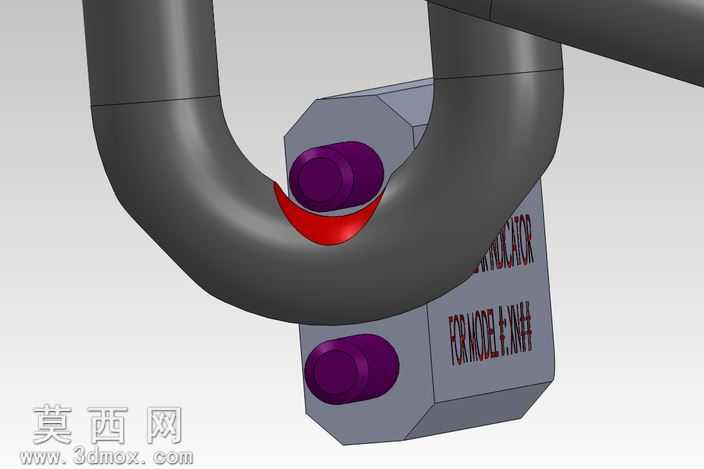

本作品为起重链条磨损状态视觉指示装置，采用三维参数化建模方式完成整体结构搭建，建模过程中先对标准起重链的链节尺寸进行参数化定义，按照实际链环的弯弧半径、杆部直径、链节啮合间隙完成链环组的建模，每节链环的接触磨损区域做了醒目的红色标识层处理，用于直观展示链条磨损的重点观测位置。装置配套的指示牌部分采用硬质工程塑料质感的材质渲染，表面蚀刻的产品标识文字做了凹陷浮雕效果搭配深色填色处理，还原工业铭牌的真实视觉质感，指示牌与链条的连接销轴做了金属紫铜色的材质区分，清晰呈现装配结构关系。设计思路围绕起重作业的日常安全检测需求展开，针对传统链条磨损检测需要借助量具逐一测量、效率低下且容易漏检的痛点，设计了这套可直接挂载在待检测链条上的快速比对装置，使用时将装置卡入待检测的链节间隙，当链环磨损到设定的阈值时，链节的磨损量会达到装置预设的判定位置，检测人员无需借助专业量具，通过目视即可快速判断链条是否达到磨损报废标准，大幅降低起重链条日常巡检的操作门槛。建模过程中对链环之间的转动配合间隙做了精准还原，保证装置可以随链条的弯折动作灵活转动，不会出现结构干涉问题，渲染阶段采用哑光工业灰作为背景主色调，金属链条部分做了细微的磨砂金属质感处理，红色磨损标识区域采用高饱和度的哑光红材质，和深色链环形成强烈视觉对比，突出检测标识的醒目性，指示牌的边角做了小圆角过渡处理，还原工业产品的安全设计细节，整体结构紧凑无冗余部件，可适配对应型号的标准起重链条快速检测使用。
