起重机格子节臂架三维结构设计

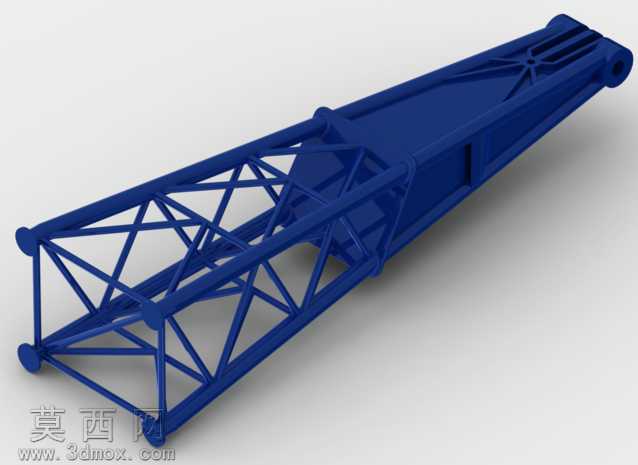

本作品为起重机格子节臂架的三维建模成果，建模过程严格遵循起重机械臂架的实际工程设计逻辑，首先通过基准面搭建确立臂架的整体空间定位，以臂架总长、截面尺寸等核心参数为基础绘制骨架草图，明确主弦杆、腹杆的排布走向与连接节点位置。建模阶段采用实体建模与线框结构结合的方式，先构建臂架两端的连接端座实体，对端座上的铰接孔、连接法兰面做精准的尺寸约束，保证后续臂节拼接时的同轴度与配合精度；再逐根搭建桁架腹杆结构，每根腹杆与主弦杆的连接节点都做布尔合并处理，避免出现结构缝隙，还原真实焊接连接的结构状态，同时对腹杆的交叉排布做优化，保证格子结构的受力传递路径清晰合理。材质与渲染环节，整体臂架赋予工程起重机械常用的深蓝色金属漆面材质，调整材质的粗糙度与金属度参数，模拟工业涂装的哑光金属质感，对铰接孔内壁、端座配合面做轻微的材质区分，还原加工面的细腻质感；场景采用柔和的漫反射光照搭配定向主光源，打出臂架桁架结构的自然阴影，清晰展现格子结构的空间层次与通透感，渲染视角选取斜向俯视角度，能够同时呈现臂架的整体长度、截面形态与桁架腹杆的交叉排布细节。结构设计上，该臂架采用典型的格子式桁架结构，相较于实体臂架大幅降低了自身重量，同时通过三角形腹杆排布保证结构的抗扭、抗弯承载能力，两端的铰接结构设计可实现多节臂架的拼接组装，适配不同作业半径的起重需求；臂架中部的过渡箱体段做了加强筋结构设计，提升臂架变截面位置的结构强度，避免应力集中问题，所有杆件的截面尺寸、连接位置都参考通用履带式起重机臂架的设计规范设定，整体结构符合起重机械部件的工程设计要求，可用于起重机械结构教学、臂架受力仿真分析参考等场景。
