阳台间小型建筑物料吊运起重机

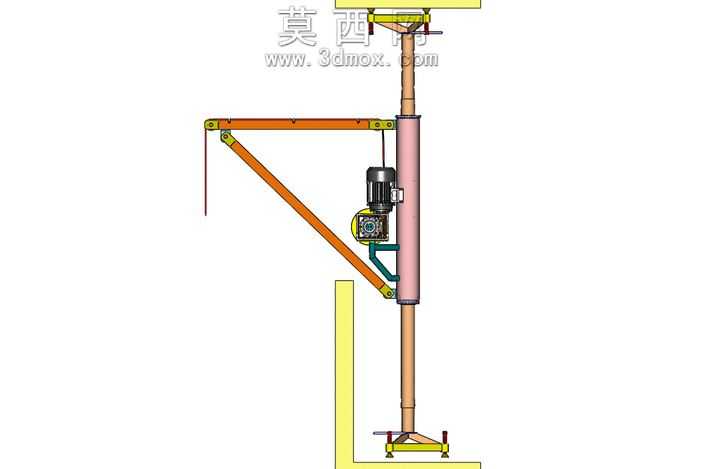

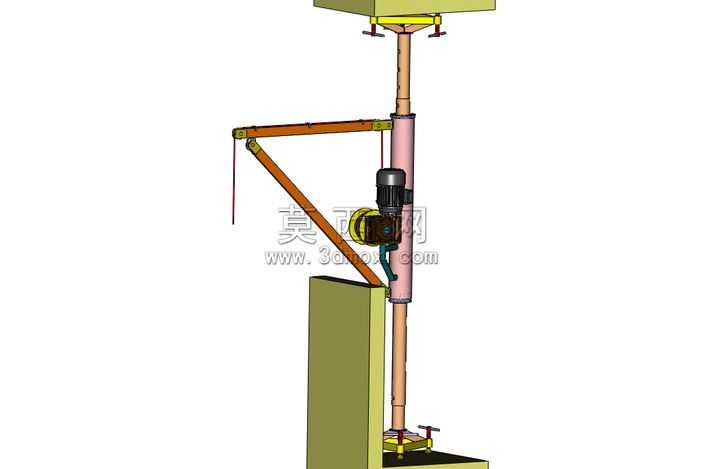

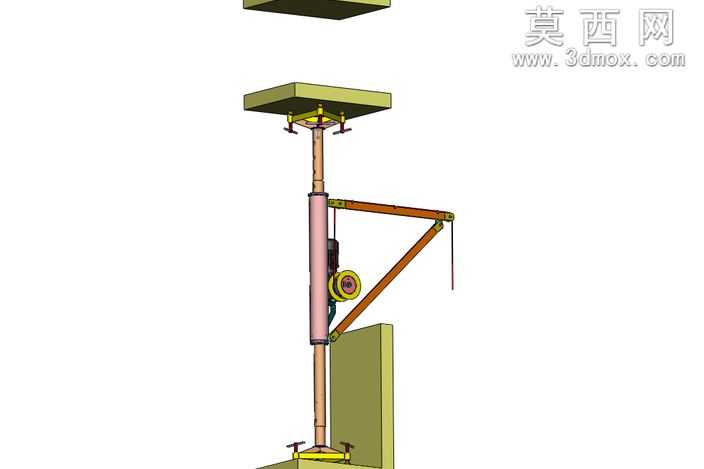

本作品为适配阳台间隙安装使用的小型建筑物料吊运起重机三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，对设备各组成部件进行1:1等比例还原，整体结构分为上下夹持固定机构、立式支撑主立柱、斜向加固悬臂、起重卷扬机构、吊具挂接组件五大核心部分。建模过程中优先采用自底向上的装配逻辑，先分别完成单个零件的特征建模：上下夹持端采用可调式顶紧螺杆结构，建模时对螺杆的螺纹特征、压盘的防滑接触面做了细节还原，保证夹持结构可适配不同厚度的阳台楼板结构；主立柱采用分段式圆柱结构，表面做了防锈涂层的材质区分，立柱与悬臂的连接部位设置了可转动的铰接支座，建模时还原了铰接处的销轴、限位挡块结构，保证悬臂可在水平方向完成一定角度的回转调整；斜向支撑杆采用方管截面特征建模，两端分别与立柱、悬臂做铰接约束，形成稳定的三角受力结构，抵消起重作业时悬臂产生的下弯力矩；卷扬机构集成安装在立柱下部靠近底座的位置，建模时还原了卷筒、减速组件、驱动电机、钢丝绳导轮的完整结构，钢丝绳采用扫掠特征完成路径建模，还原了钢丝绳从卷筒引出、沿悬臂排布至端部吊点的完整走线；吊具部分做了简化的吊钩建模，预留了吊重挂载的接口位置。材质渲染阶段，对不同部件做了对应的材质赋予：支撑结构件采用哑光金属漆材质模拟钢材表面的喷涂处理效果，螺杆、销轴等传动连接件采用亮面金属材质体现机加工表面质感，卷扬机构的电机外壳做了铸铁哑光材质处理，钢丝绳采用多股钢丝的纹理材质还原真实绳索质感，上下夹持的压盘接触面做了橡胶防滑垫的材质区分。结构设计上充分考虑民用建筑装修阶段的物料转运需求，设备可直接夹持在上下两层阳台的楼板之间，无需额外打膨胀螺栓固定，安装拆卸便捷，可实现2层到12层高度范围内的建筑材料向上吊运、建筑装修垃圾向下清运的作业需求，整体结构紧凑，占用阳台空间小，起重作业时受力通过上下夹持点直接传递到建筑结构上，稳定性强。建模过程中对各活动部件添加了对应的装配约束，可实现悬臂回转、卷扬转动、螺杆调节等动作的运动仿真验证，检查结构运动过程中是否存在干涉问题，对受力集中的铰接部位做了加强筋结构的细节建模，保证结构强度满足小吨位物料的吊运需求。
