半自动弹性糊盒机总成结构设计

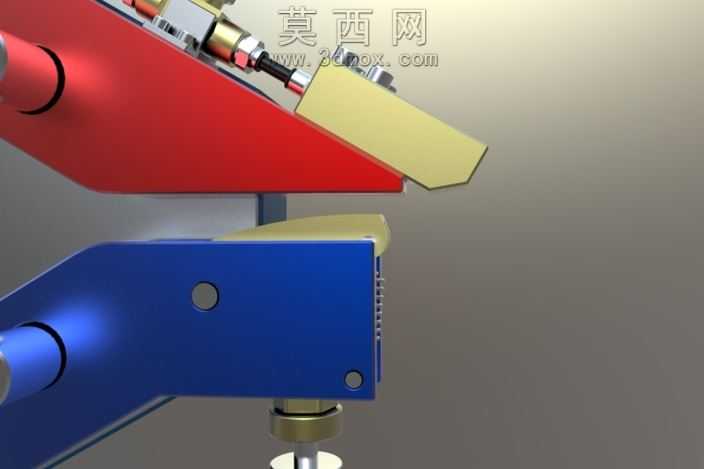

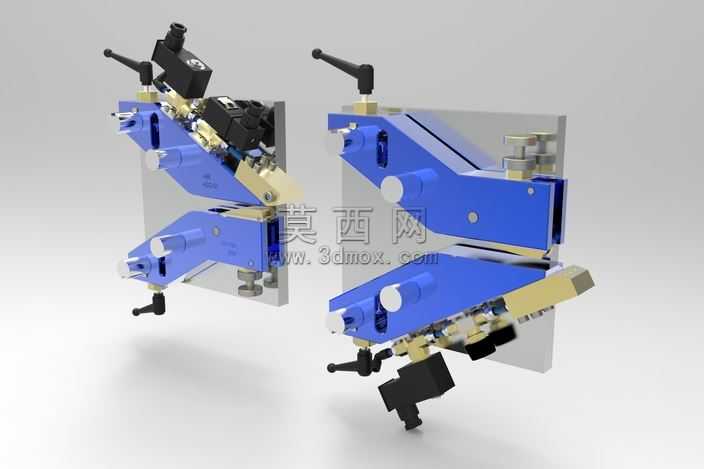

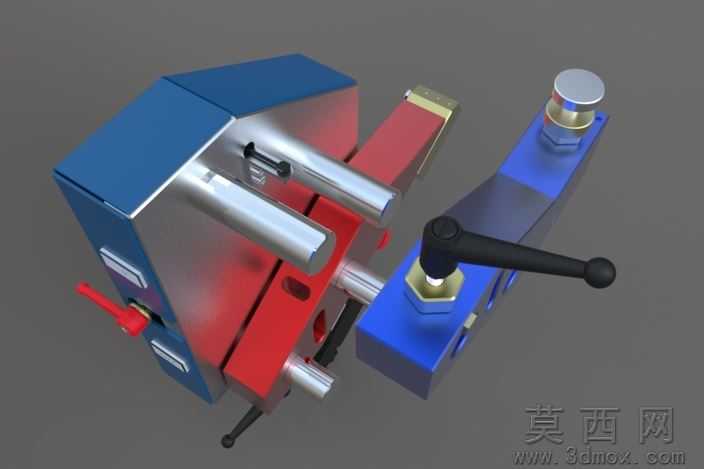

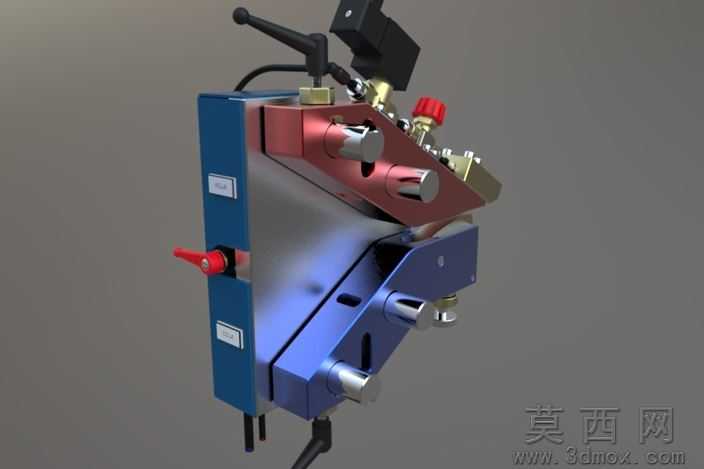

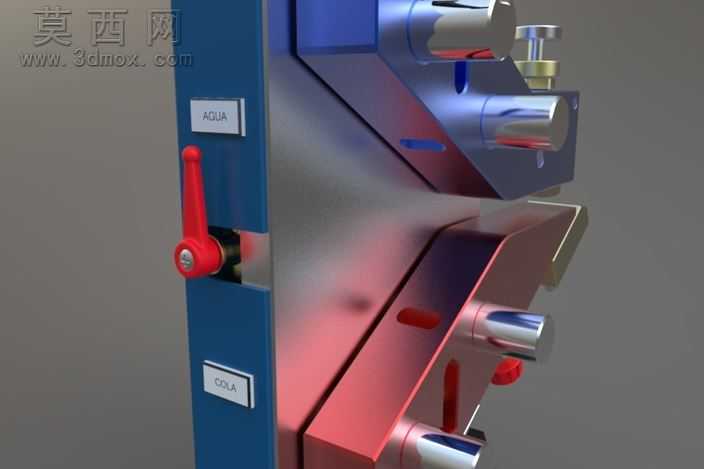

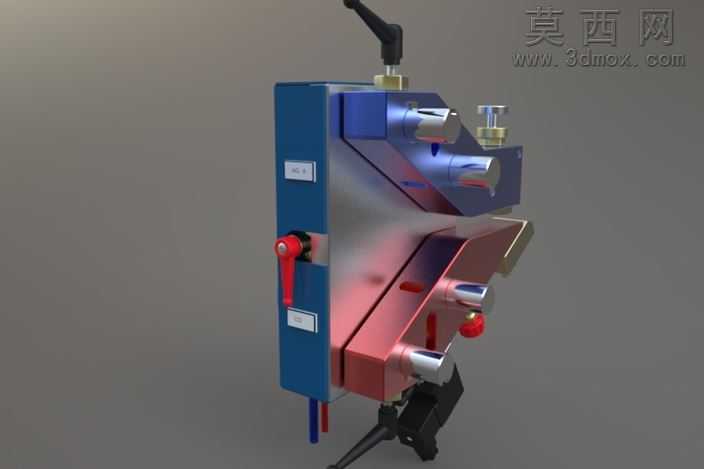

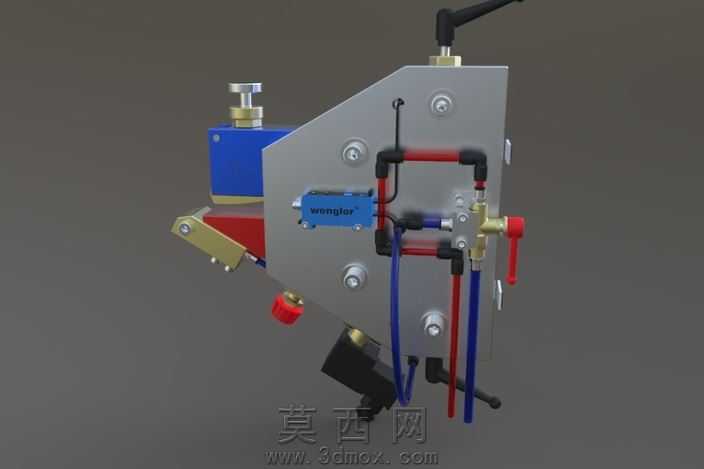

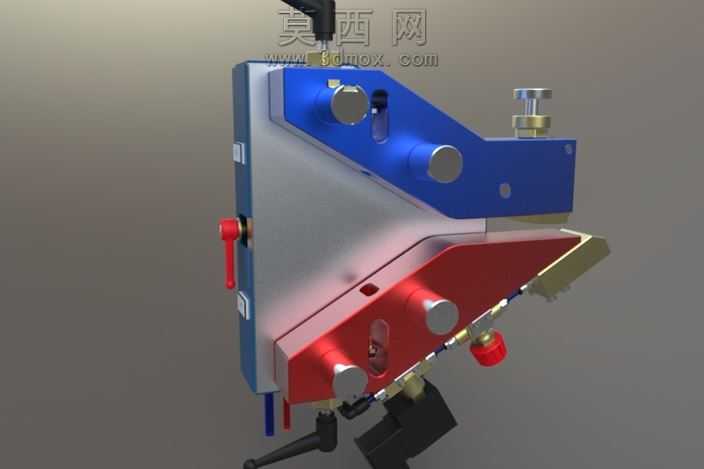

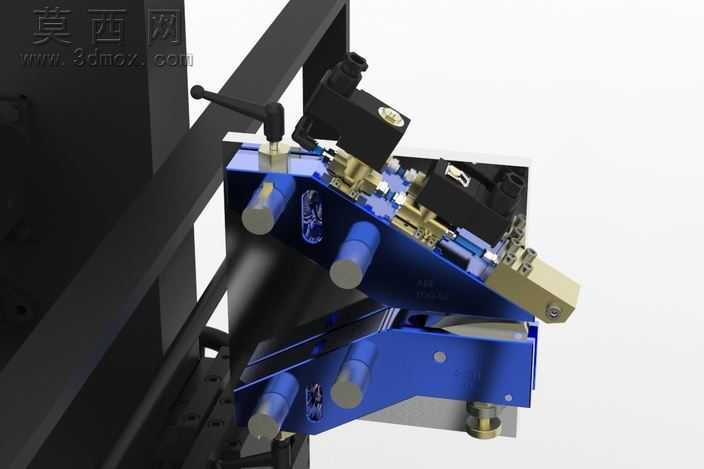

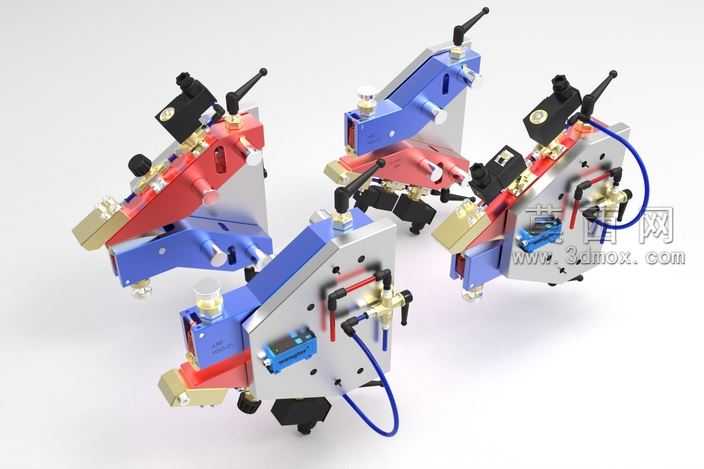

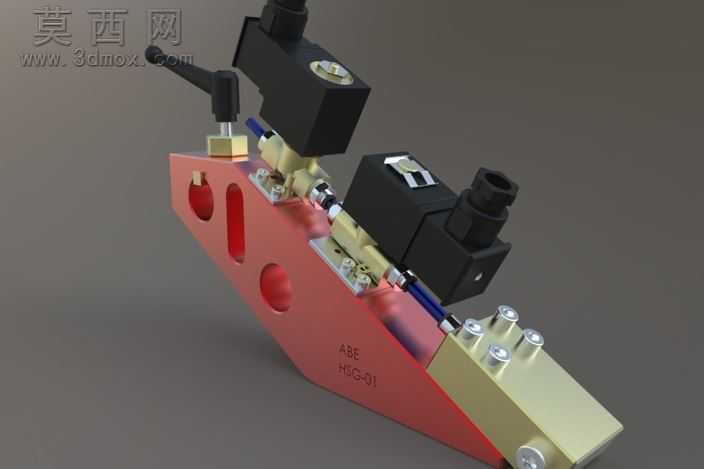

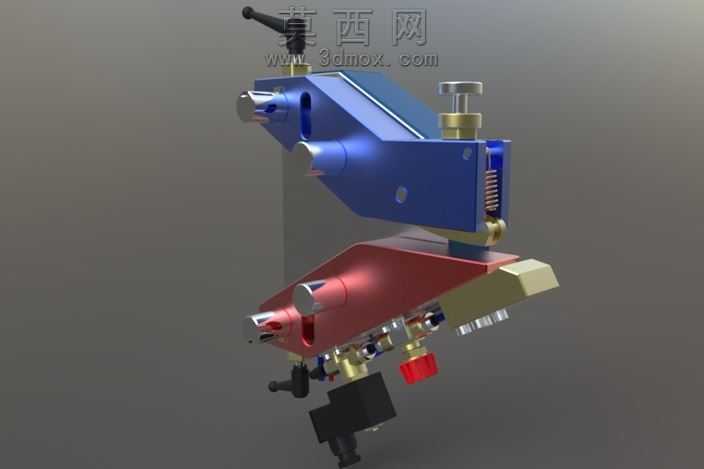

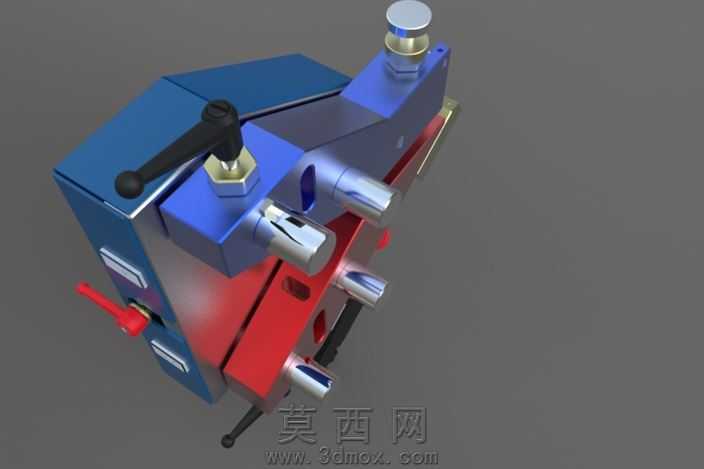

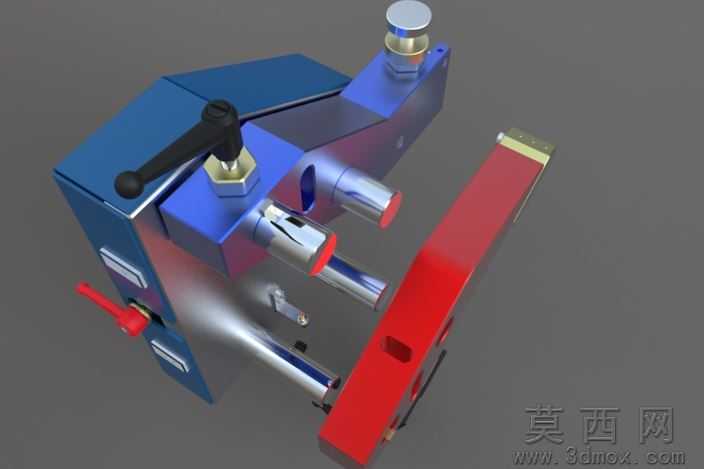

本作品为半自动弹性糊盒机总成的三维设计成果，采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配基准统一原则，以设备的安装基座为核心装配基准，逐一完成各功能模块的零件建模与约束装配，确保所有运动部件的配合公差符合机械加工的实际工艺要求，不存在过约束或欠约束的装配问题。渲染阶段采用工业级写实渲染方案，针对不同功能部件匹配对应材质属性：设备的立式支撑基座采用哑光深蓝色喷塑金属材质，还原工业设备钣金外壳的细腻磨砂质感，表面添加了符合行业规范的设备标识铭牌细节；走纸折边的执行模块采用玫瑰金色金属材质，模拟调质钢表面镀硬铬的耐磨处理效果，清晰呈现折边工位的曲面轮廓与压合接触面；操作手柄部分采用红色哑光工程塑料搭配黑色防滑橡胶握把，还原操作件的握持触感与视觉辨识度；气路接头、调节旋钮等标准件采用亮面镀铬金属材质，通过环境光遮蔽与反射参数调整，凸显金属件的高光质感与加工精度。结构设计上，该糊盒机采用立式倾斜工位布局，集成了手动调节机构、弹性压合组件、折边成型工位、定位支撑结构四大核心模块：侧面设置的红色手柄为工位间距调节机构，可根据待加工纸盒的厚度、折边尺寸快速调整工作间隙，适配不同规格的文件夹类纸盒糊盒加工；上部的多组圆柱形压头为弹性压合组件，内置弹簧缓冲结构，压合过程中可根据纸面平整度自动调整压力，避免压痕过深或纸盒破损；倾斜布置的成型工作面为折边导向工位，曲面过渡经过反复参数调整，确保纸盒走纸过程中折边角度精准，无卡滞、翘边问题；底部的黑色支撑脚为可调式安装结构，可根据生产线的台面高度调整设备水平度，保证运行稳定性。设计思路围绕小批量纸盒加工的实际需求展开，摒弃了全自动糊盒机的复杂送纸、收纸机构，保留核心的折边、压合功能，既降低了设备的制造成本与维护难度，又通过弹性压合结构保证了糊盒加工的成型质量，适合小型包装加工厂、图文快印门店的小批量文件夹类纸盒生产场景，所有零件的建模均预留了加工工艺余量，可直接导出工程图用于实际生产制造。
