瓶装产品旋压式帽密封机三维设计

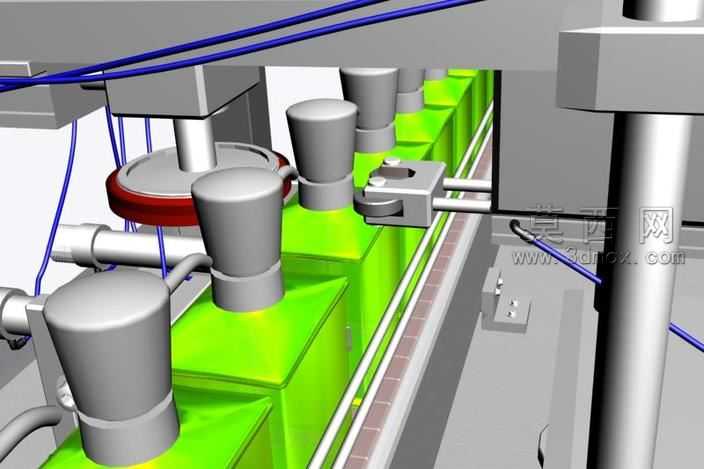

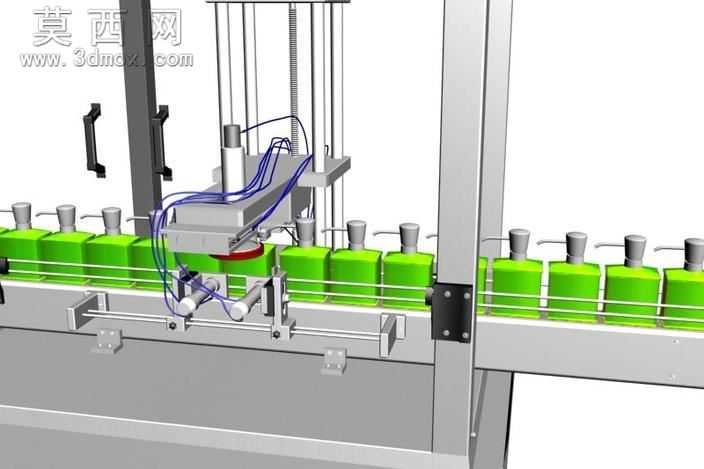

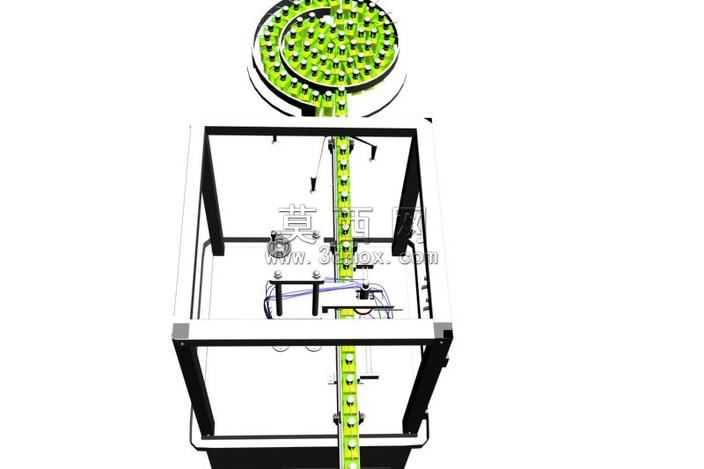

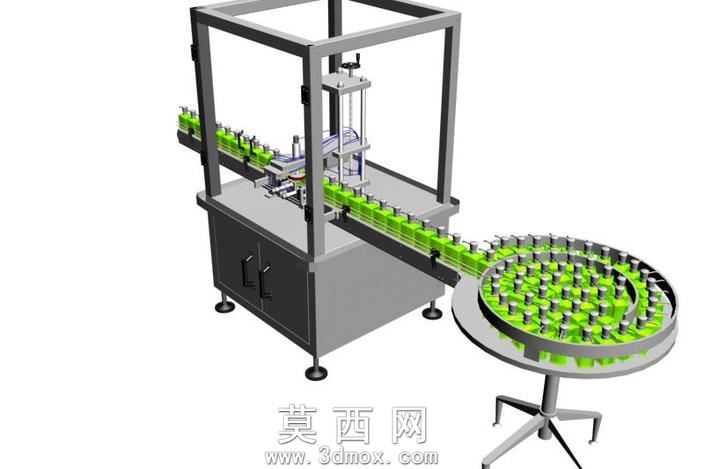

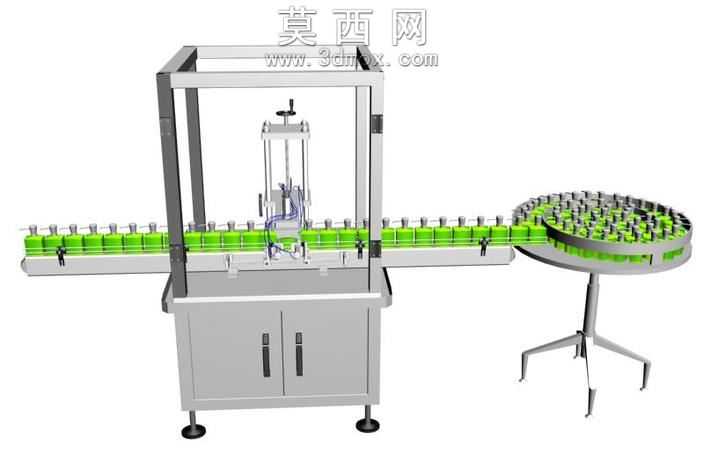

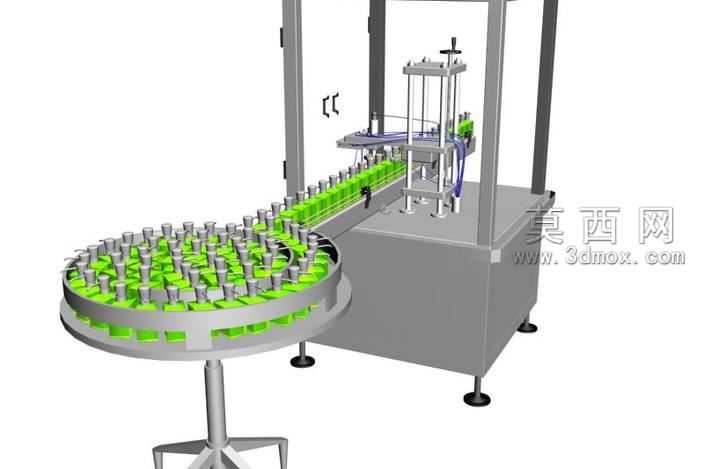

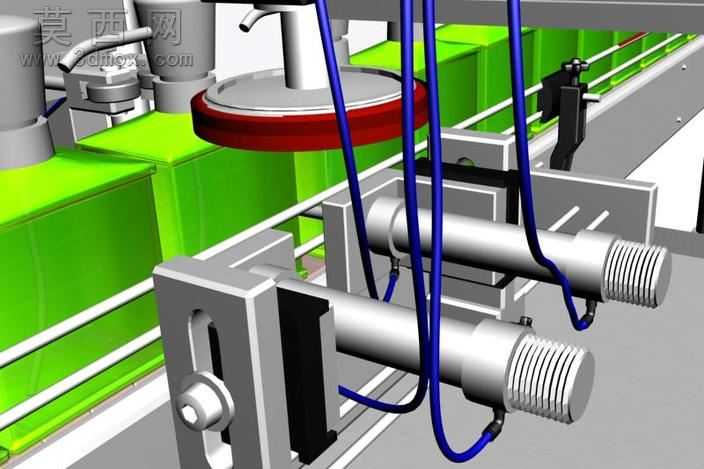

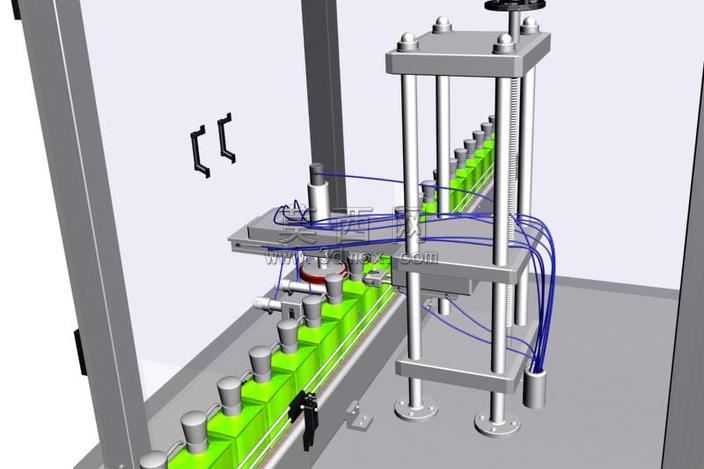

本模型为瓶装产品生产线配套的帽密封机三维设计，建模过程中采用自顶向下的装配设计思路，先完成整体产线工位布局的框架搭建，再逐一细化各功能模块的零部件结构，确保各运动部件之间无干涉、行程匹配合理。模型完整还原了设备的核心工作单元：包括直线输送导轨组件、多工位定位承托结构、旋压封盖执行头、气动管路排布以及动力安装基座。在材质与渲染表现上，输送导轨采用哑光金属材质模拟不锈钢加工质感，封盖执行头的接触压盘采用红色橡胶类材质表现密封接触层的弹性属性，待密封的瓶装容器采用半透明亮面绿色塑料材质，还原瓶身的通透质感，气动管路采用亮面深蓝色塑料材质区分气路与机械结构，设备机架与安装座采用磨砂银灰色金属材质表现机加工金属的厚重质感，整体渲染光影柔和，清晰区分不同功能部件的材质属性，直观展现设备的工作状态。结构设计上，输送组件采用双圆导轨搭配定位挡块的结构，可实现瓶装产品的等距输送与精准工位停留，封盖执行头采用垂直升降配合旋转压合的运动结构，可适配不同高度的瓶装产品封盖需求，气动管路沿机架型材排布，走线规整符合工业设备的布线规范，各安装座均设计有螺栓连接孔位，还原真实设备的装配逻辑。设计过程中重点考量了封盖工位的对位精度，执行头与下方瓶位的同轴度通过导轨定位精度与执行头的导向结构保证，压合行程通过限位结构进行约束，避免压合过度损坏瓶身或封盖不严的问题，整体模型结构完整，各运动部件的连接关系、装配约束均符合真实工业设备的设计逻辑，可作为瓶装密封类设备设计的参考方案，直观展现帽密封工序的设备布局与工作原理。
