差速行星齿轮1:1定位无漂移减速机构

　　这套差速行星齿轮传动结构，核心面向需要精准定位、无传动回差的精密传动场景，常见于高精度回转工作台、半导体晶圆搬运工位、精密检测转台这类对输入输出同步性要求极高的设备端，区别于常规减速机构以放大扭矩、降低转速为核心目标，这套结构主打1:1输入输出比下的无漂移传动，解决常规定轴齿轮传动在正反向切换时存在的齿侧间隙累积、输出端位置漂移的痛点。

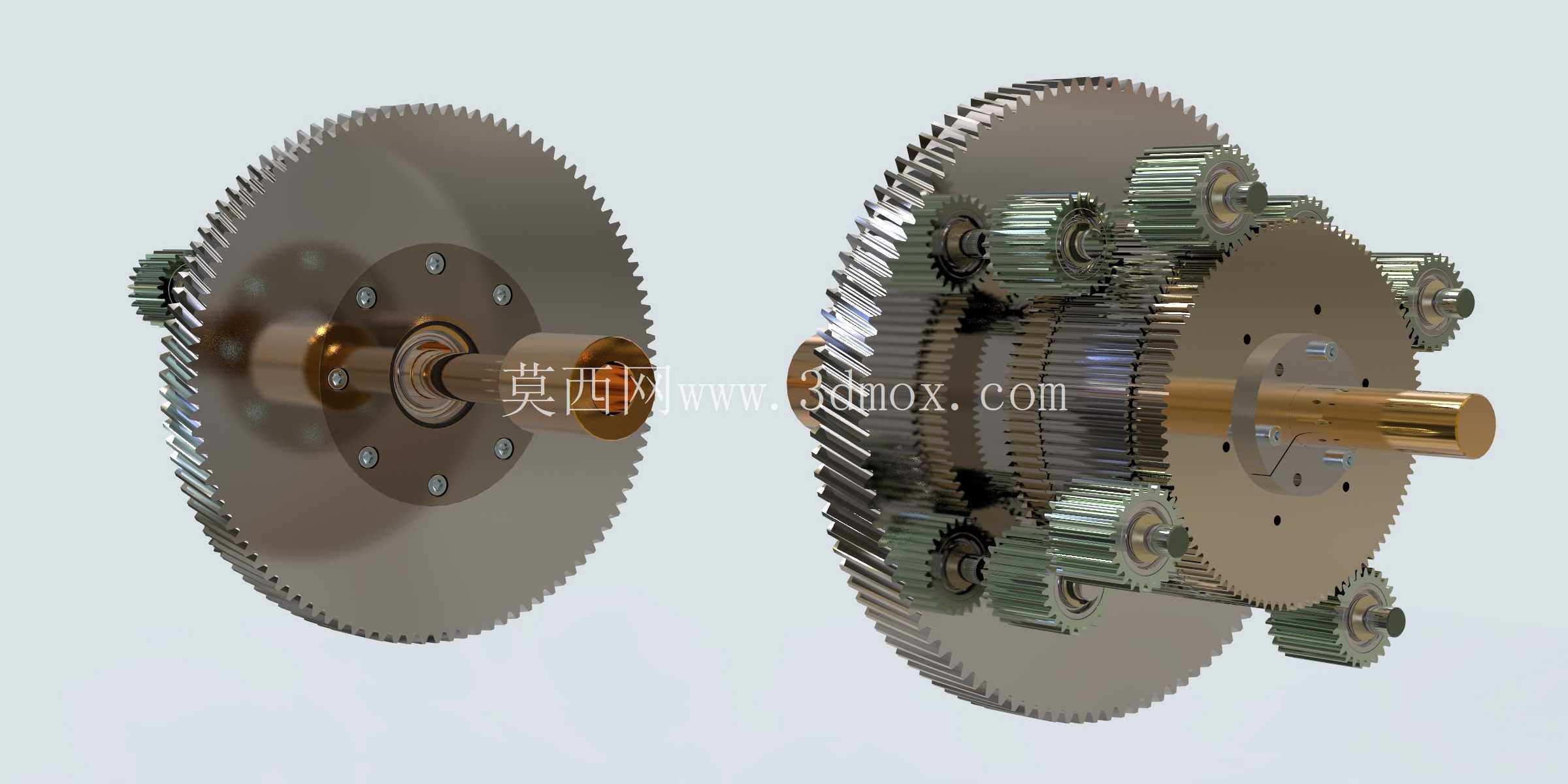

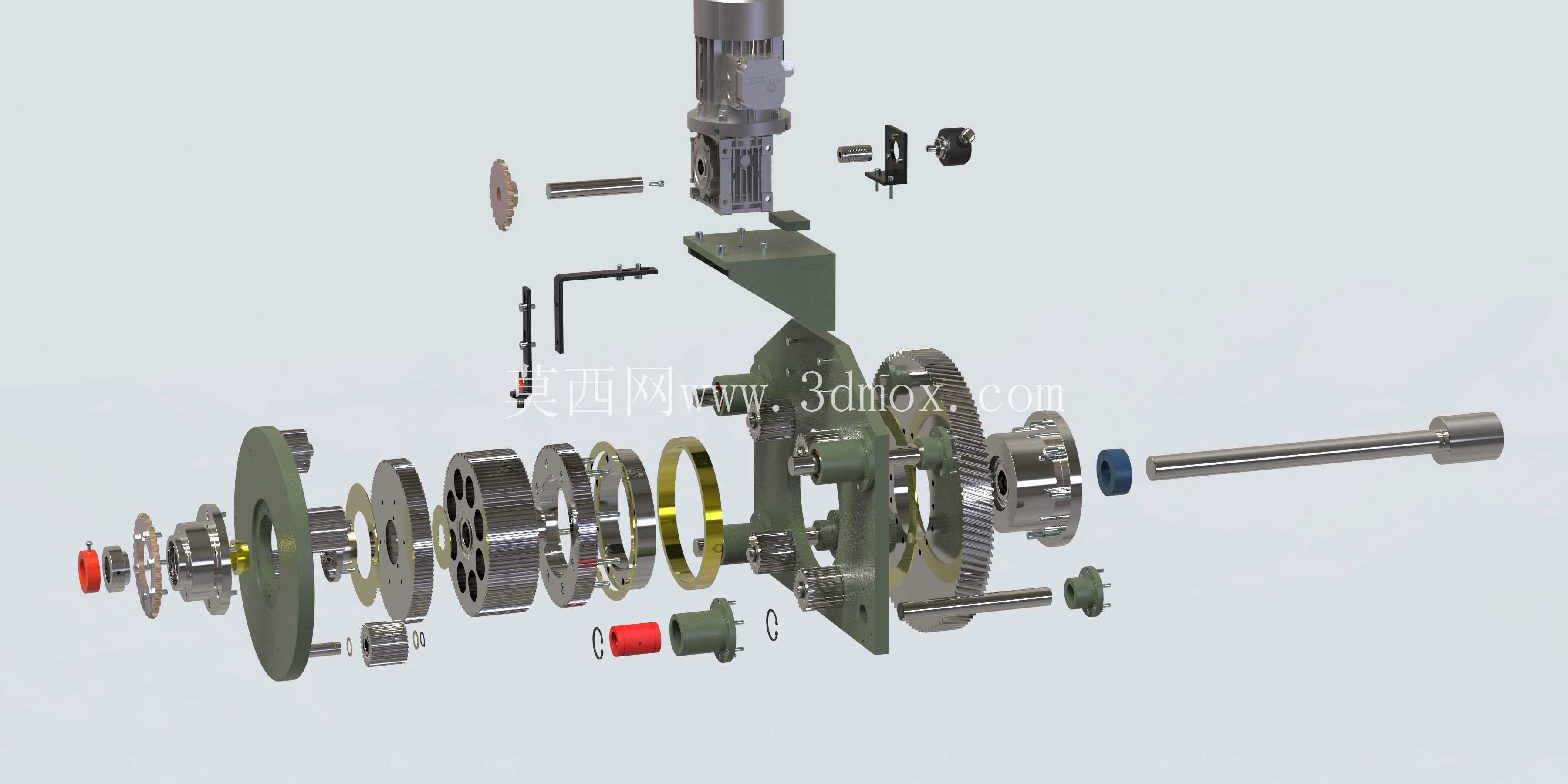

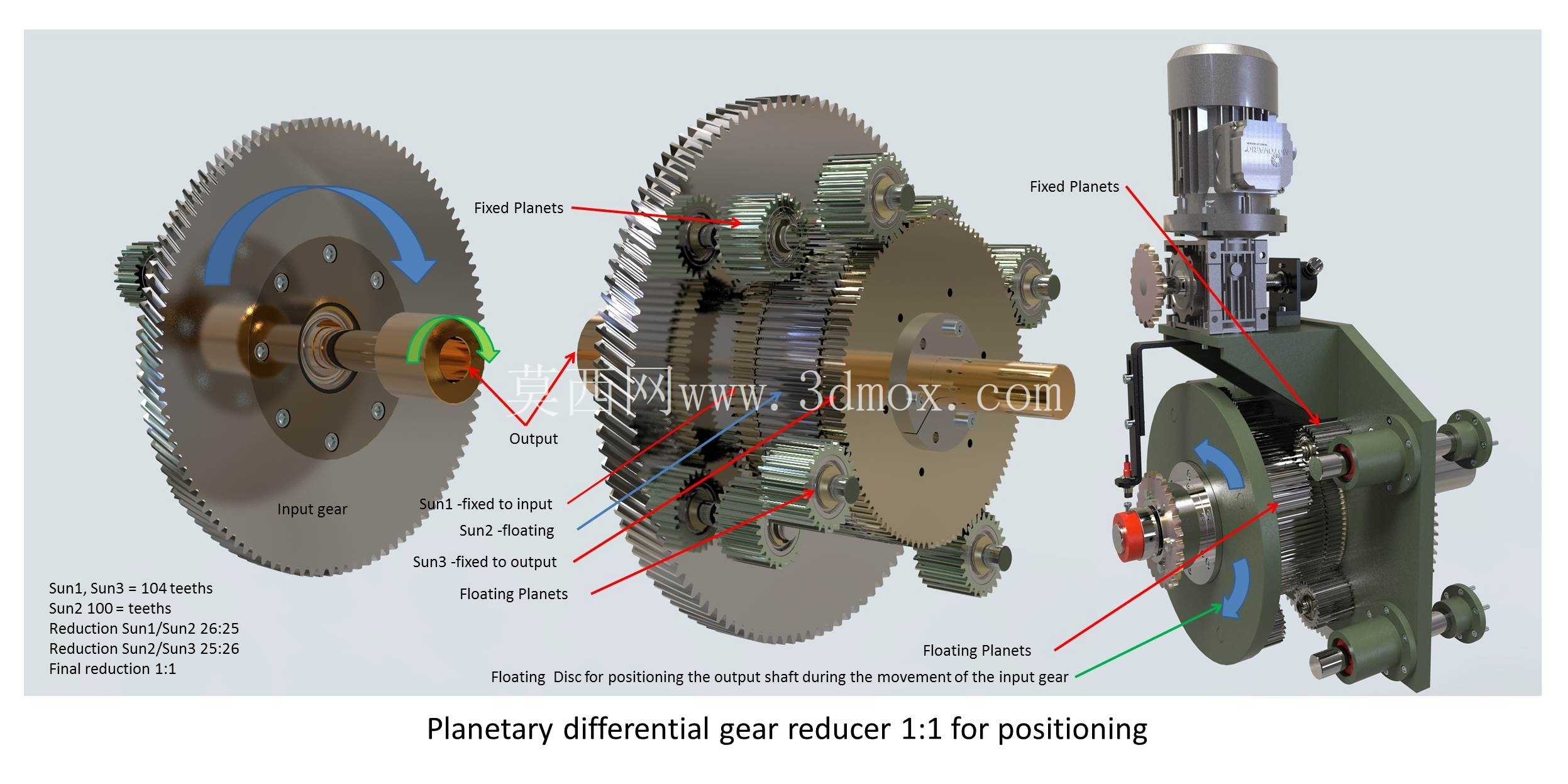

　　从结构布局来看，整套机构采用两级行星轮系复合设计，输入端连接动力源后，第一组固定行星轮与输入太阳轮啮合，将动力分流至浮动行星轮组，这里的浮动行星架没有做刚性固定，而是通过浮动盘实现径向自适应调心，能自动抵消齿轮加工过程中产生的齿距累积误差、同轴度装配偏差，避免多行星轮受力不均导致的偏磨、传动卡滞问题。第二组太阳轮与输出轴刚性连接，固定行星轮与内齿圈啮合形成闭合传动链，最终实现输入轴转动角度与输出轴转动角度1:1同步传递，全程没有传动间隙带来的空程，正反向切换时输出端不会出现位置偏移。

　　实际应用中，这类结构常配套在需要频繁正反转、定位精度要求在角分级的工位上，比如光学检测设备的工件回转台，传统带间隙的减速机构在多次正反转后，工件的角度位置会出现累积偏移，需要额外增加位置传感器做闭环补偿，而这套无漂移差速结构可以从机械结构本身消除回差，降低电控系统的补偿压力，同时相比谐波减速器这类精密传动部件，它的抗冲击负载能力更强，能适应有一定振动的工业现场环境，不会因为瞬时过载导致柔轮疲劳损坏。

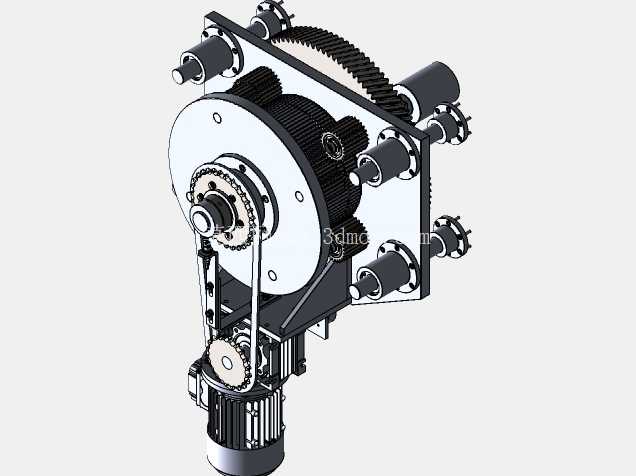

　　从安装边界来看，整套传动机构的输入端采用标准轴伸连接，可直接适配常用的伺服电机、步进电机输出轴，不需要额外定制连接法兰；输出端采用法兰式轴头，可直接连接回转工作台、卡盘等负载部件，径向安装尺寸与同规格的常规行星减速器保持一致，设备改造时可以直接替换原有减速部件，不需要改动设备的安装机架尺寸。轴向尺寸上，因为采用了两级行星轮同轴嵌套的布局，整体轴向长度比串联布置的两级定轴齿轮结构缩短近40%，能适配安装空间紧凑的设备内部，比如小型自动化装配线的回转工位、桌面型精密加工设备的主轴分度机构。

　　设计过程中，浮动盘的定位结构是核心难点，浮动行星轮在随行星架公转的同时，自身需要有微小的径向浮动量来补偿加工误差，但浮动量过大会导致传动过程中行星轮晃动，反而带来传动噪音和精度损失，这套结构里的浮动盘采用端面滑动配合，通过三个均布的定位凸台限制浮动行星架的最大径向位移，既保证了自适应调心的余量，又避免了浮动量过大带来的传动不稳定。齿轮参数匹配上，各级太阳轮、行星轮、内齿圈的齿数经过精确配算，保证两级传动的传动比乘积刚好为1，同时啮合重合度大于1.2，保证多齿同时啮合，降低单齿受力，提升整体传动的刚性和使用寿命。

　　在实际工况验证中，这套结构在额定负载下连续正反转运行10万次，输出端的位置漂移量可以控制在0.01度以内，满足绝大多数精密传动工位的定位要求，同时因为采用了行星轮均载设计，每个行星轮承受的负载仅为总负载的三分之一，齿轮的接触疲劳强度比同尺寸定轴齿轮结构提升两倍以上，不需要频繁更换易损件，日常维护只需要定期补充润滑脂即可，适合长期连续运行的工业生产场景。另外，结构的内齿圈采用一体化加工设计，与壳体集成在一起，减少了装配环节的连接零件，整体装配难度更低，普通装配工人按照工艺指引即可完成组装，不需要额外的专用工装来调整齿轮啮合间隙，适合批量生产加工。
