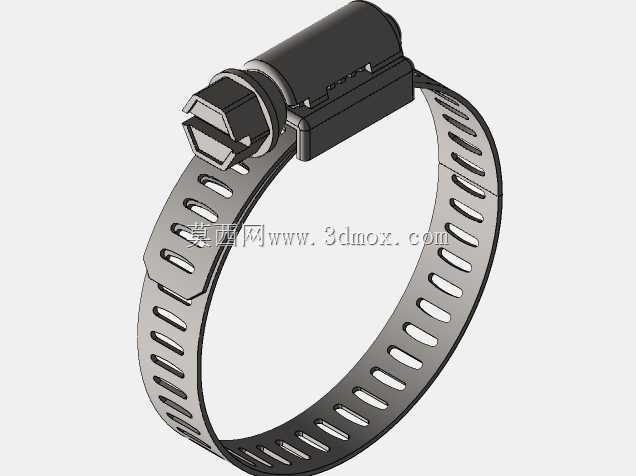

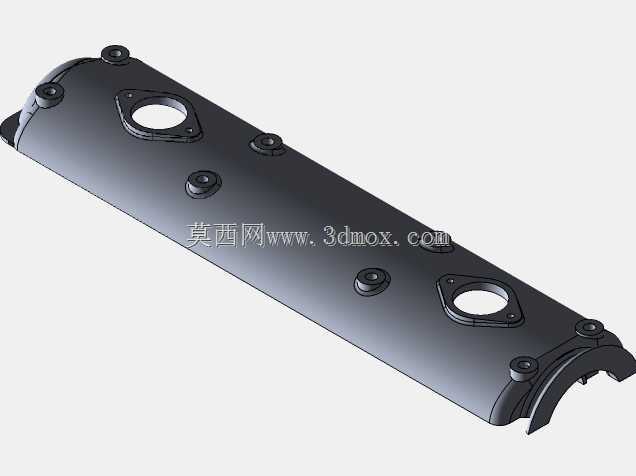

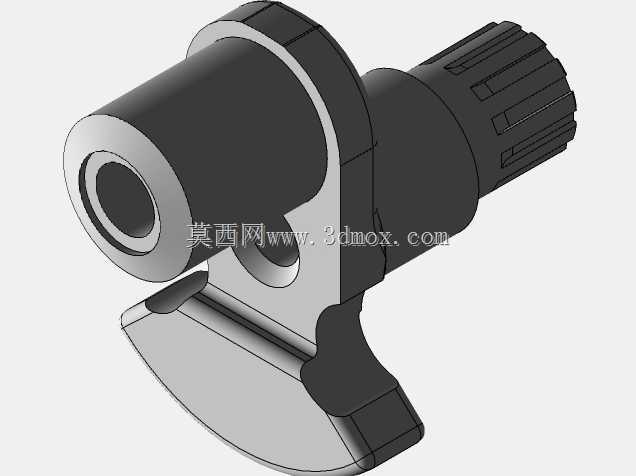

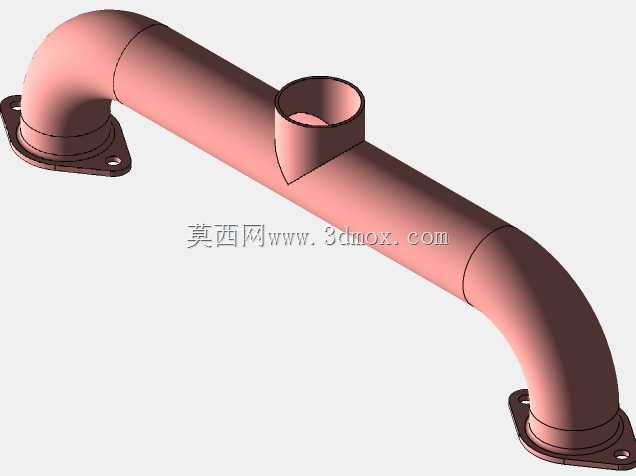

菲亚特806摩托发动机端盖连接法兰

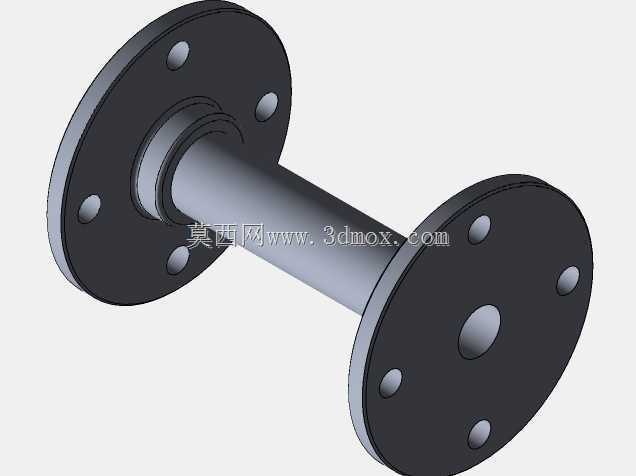

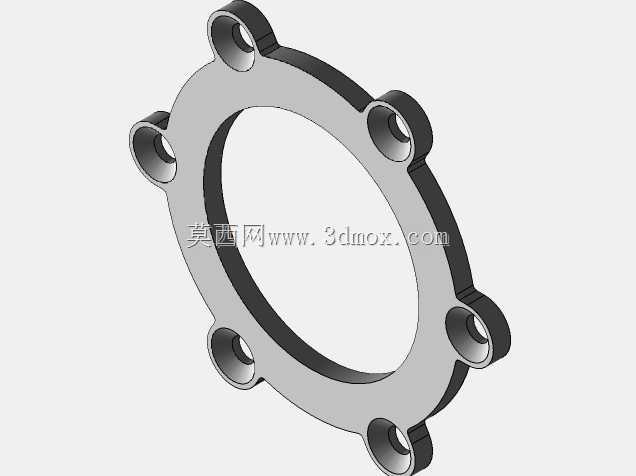

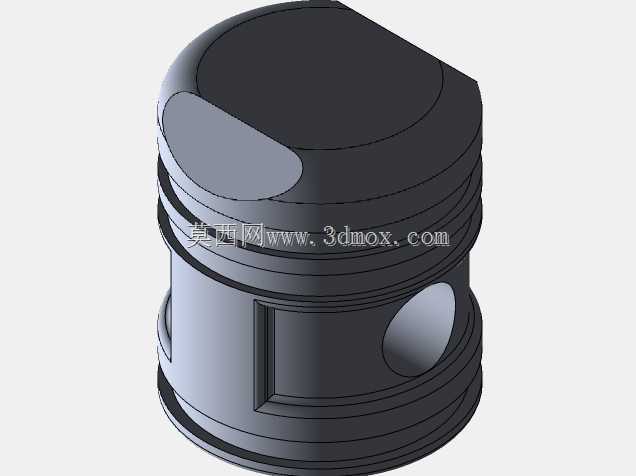

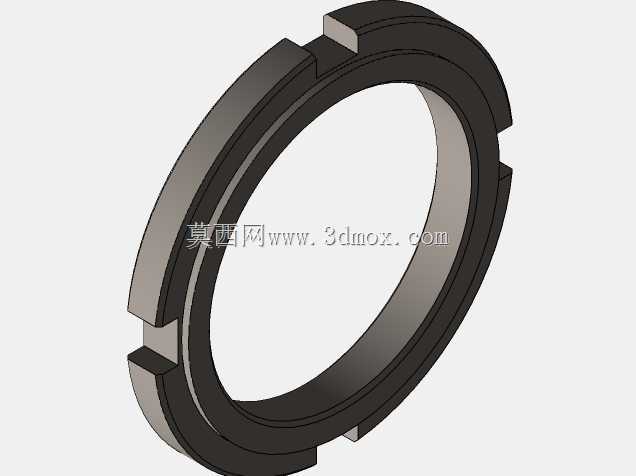

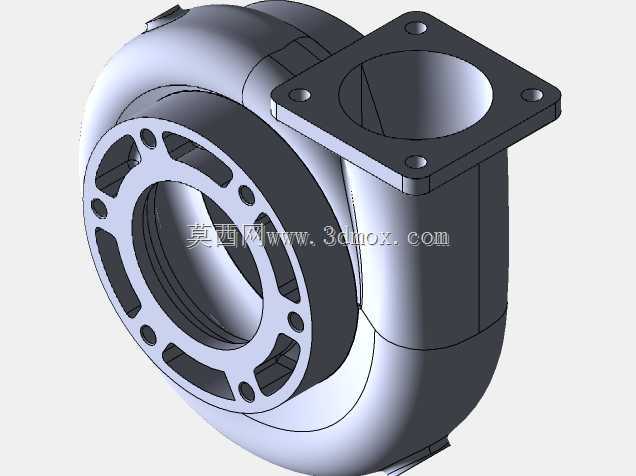

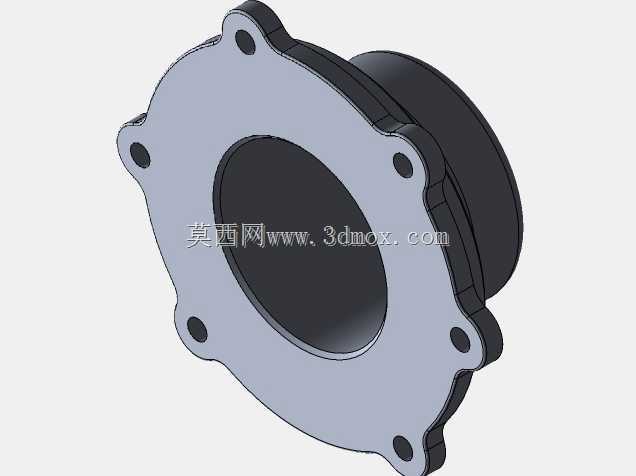

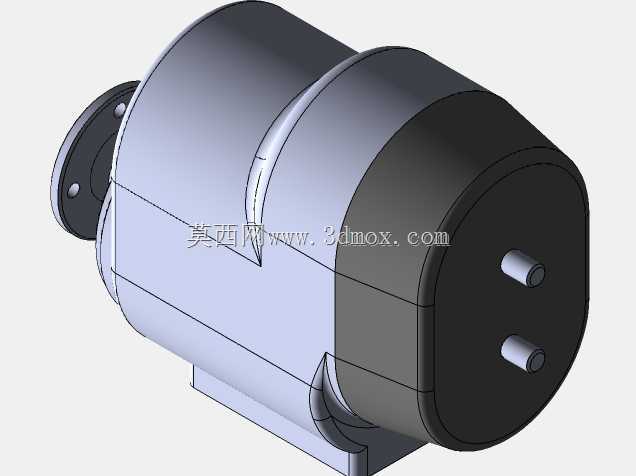

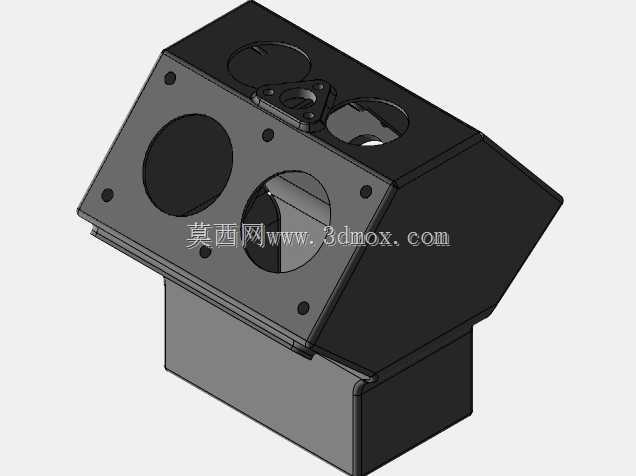

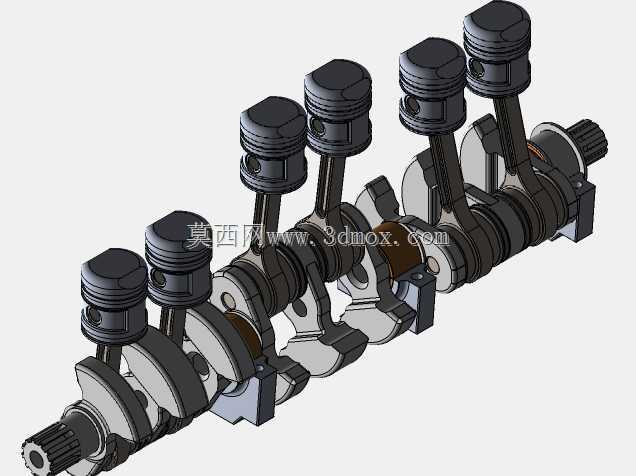

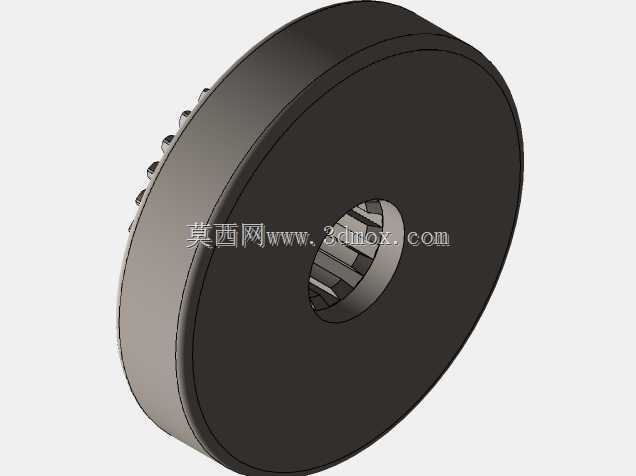

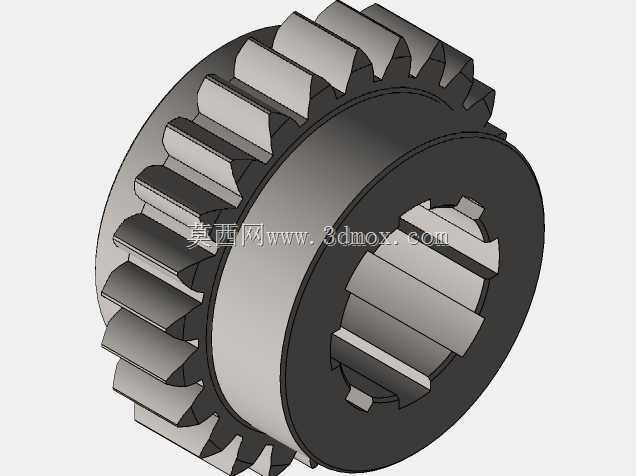

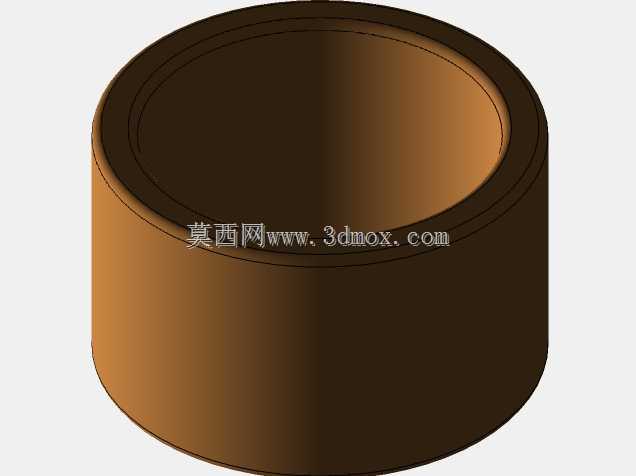

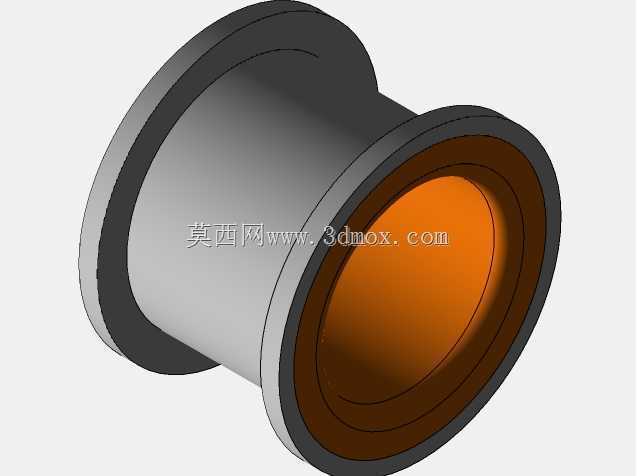

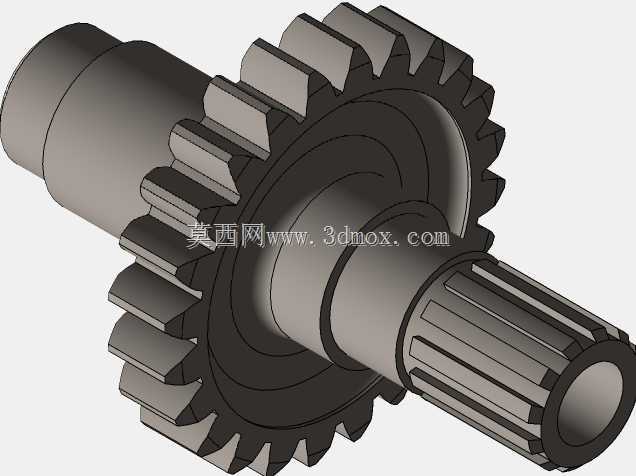

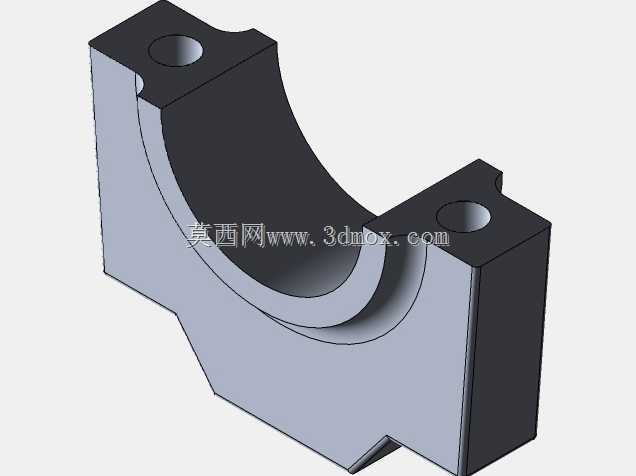

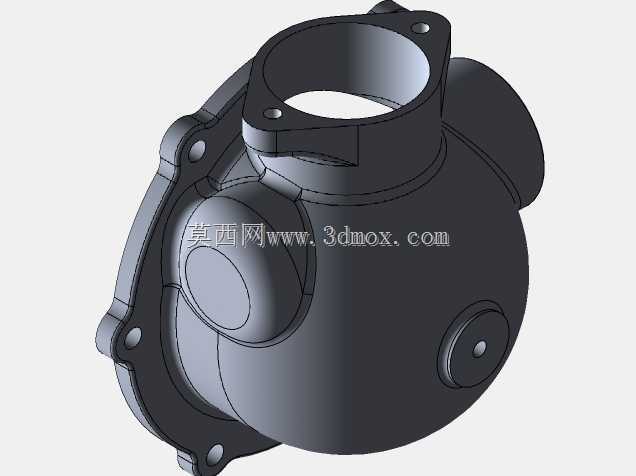

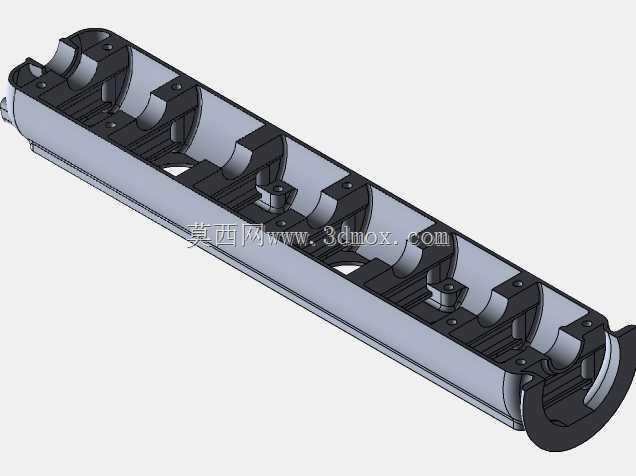

　　该零件属于大排量摩托动力单元外侧的端盖式连接法兰，对应1500毫升级十二缸摩托发动机的侧部接口结构，主要承担缸体侧腔封盖、外接附件定位以及轴系通道支撑的作用。在整车动力装配场景中，这类法兰直接贴合在发动机缸体对应的侧安装面上，四个角位的通孔对应缸体预设的螺栓点位，装配时螺栓穿过孔位将法兰整体压紧在缸体结合面，结合面之间预留密封垫片的安装间隙，能够阻断发动机内腔润滑油向外渗漏，同时隔绝外部粉尘、水汽进入腔体内部。

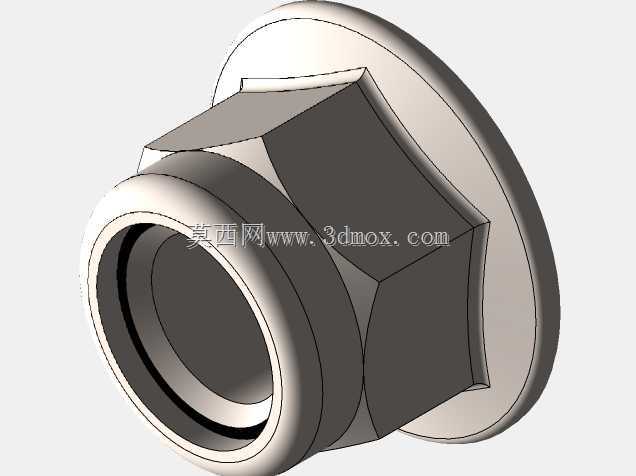

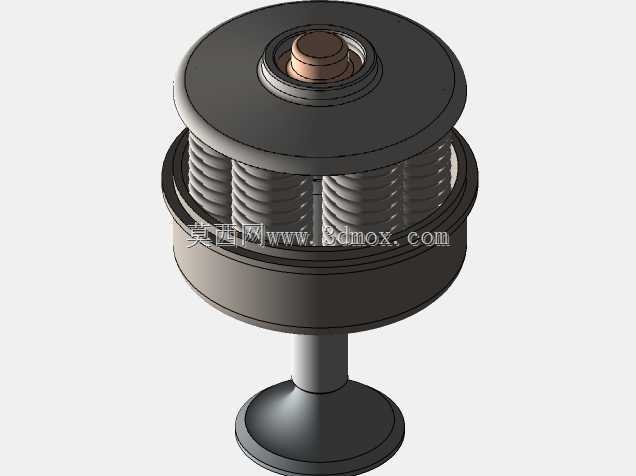

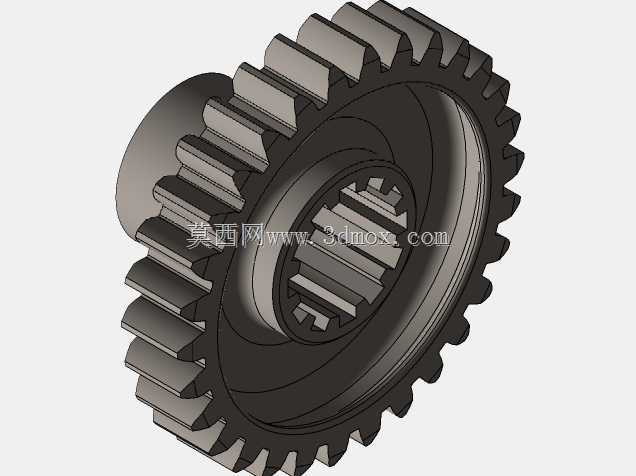

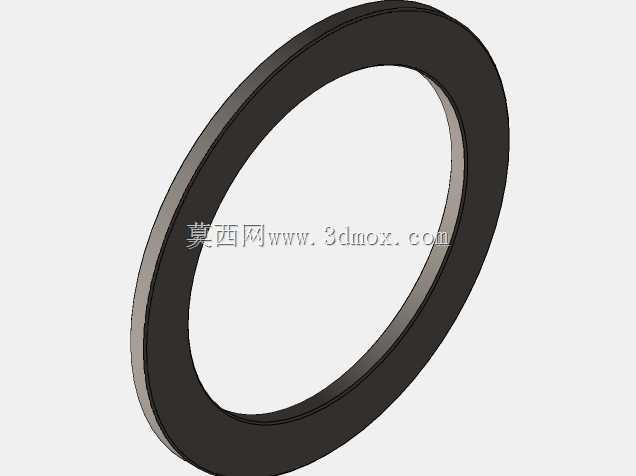

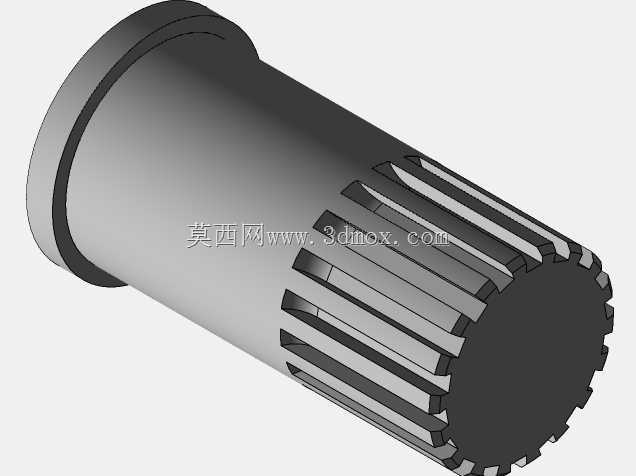

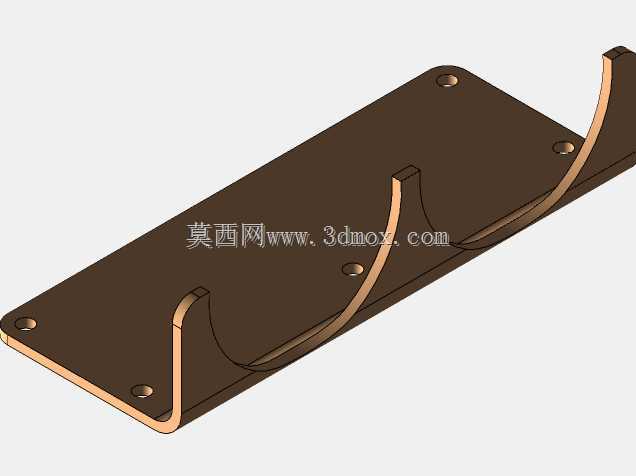

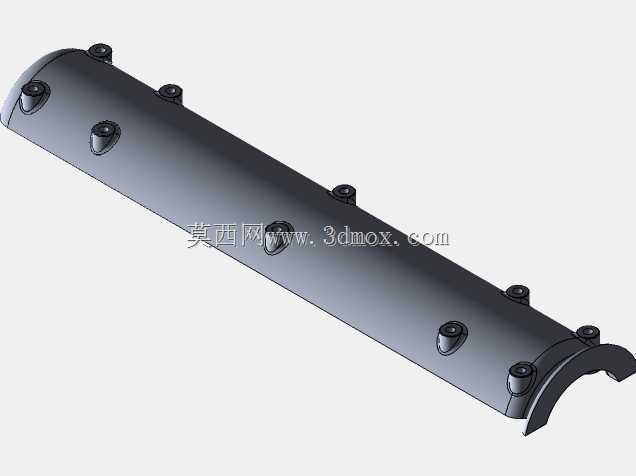

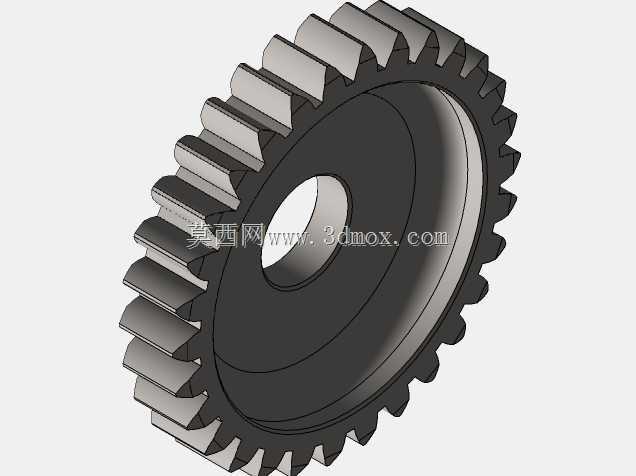

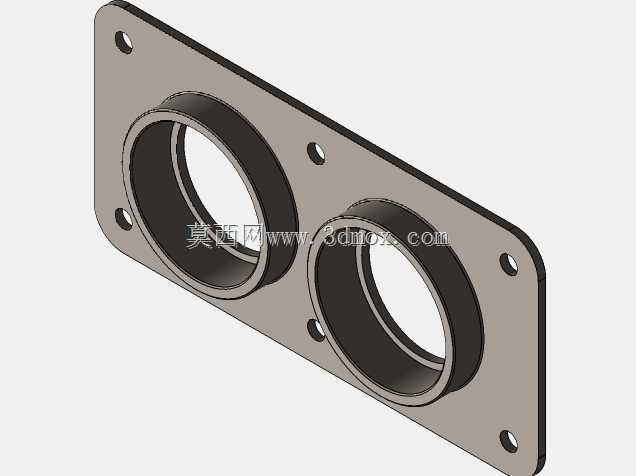

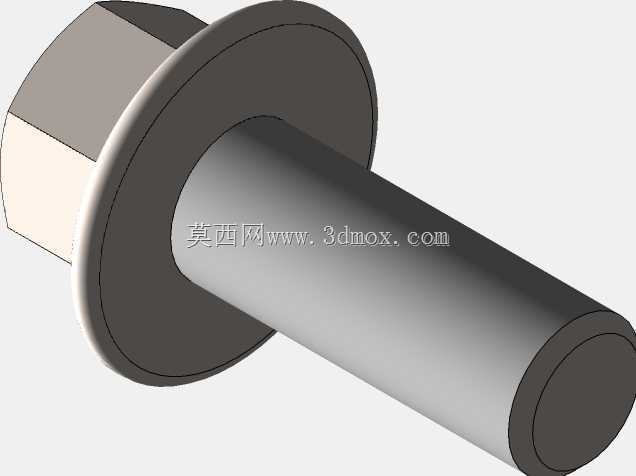

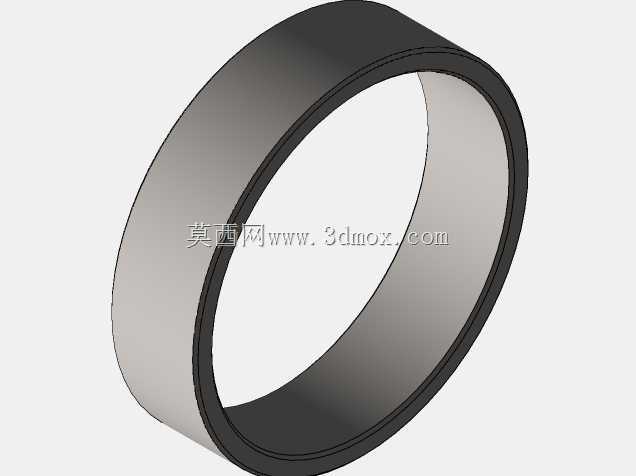

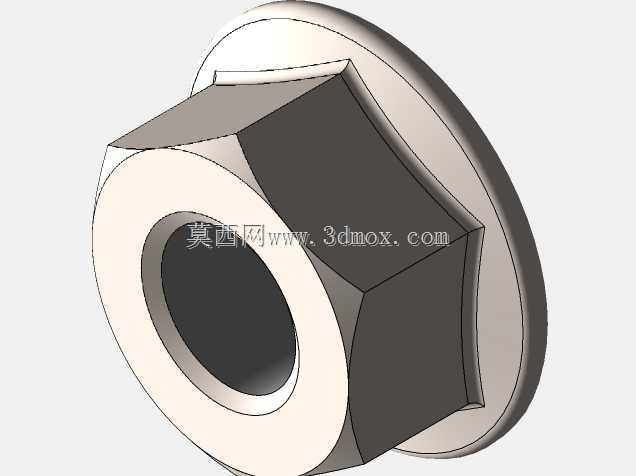

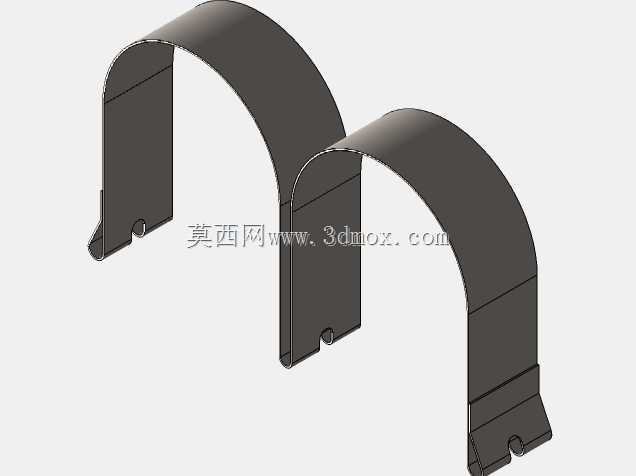

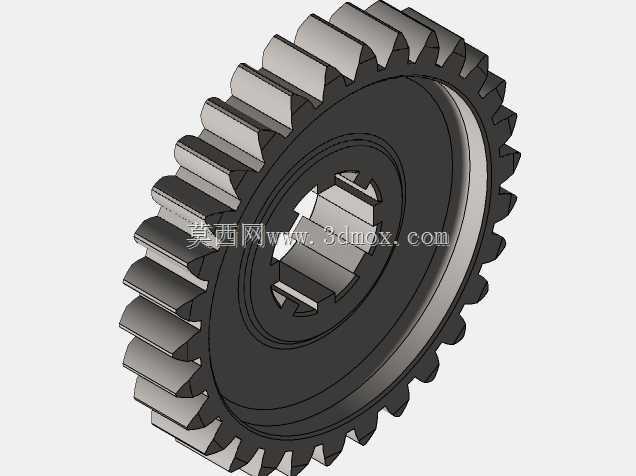

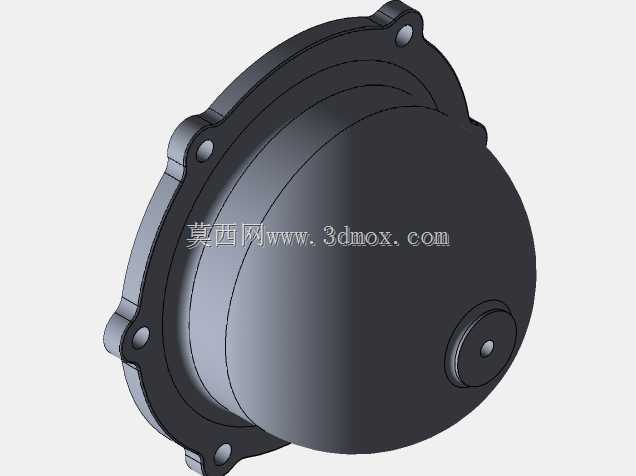

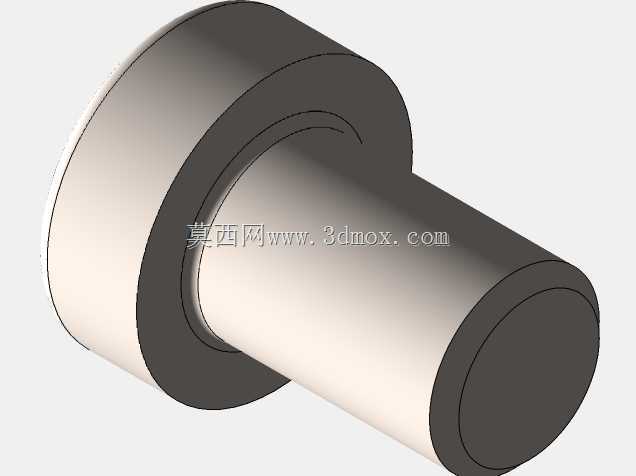

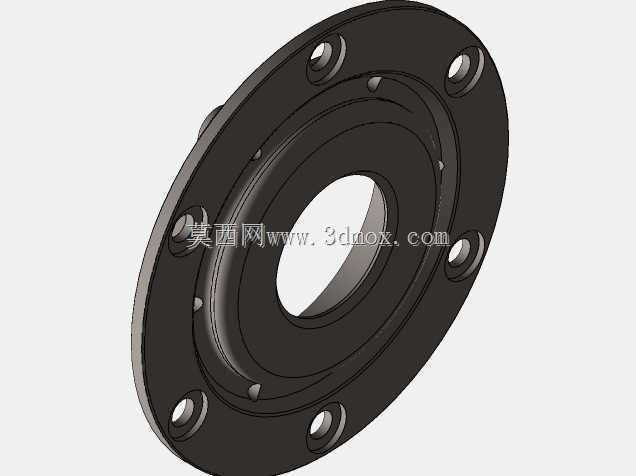

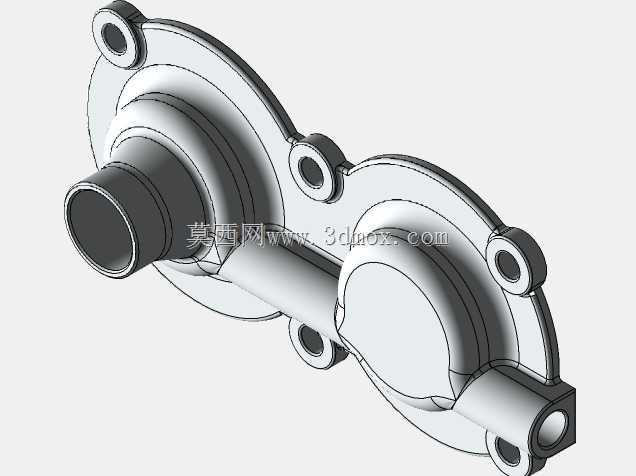

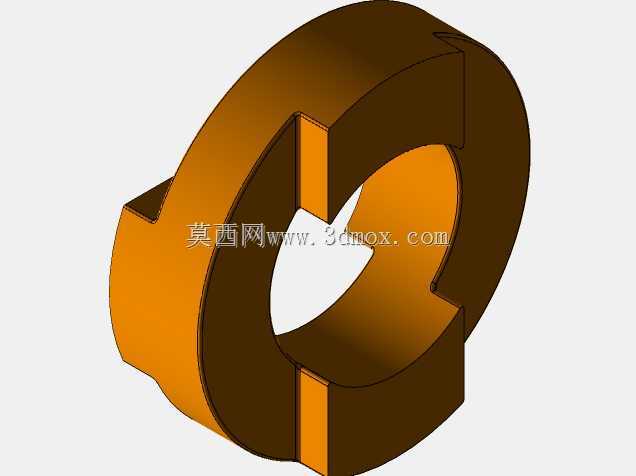

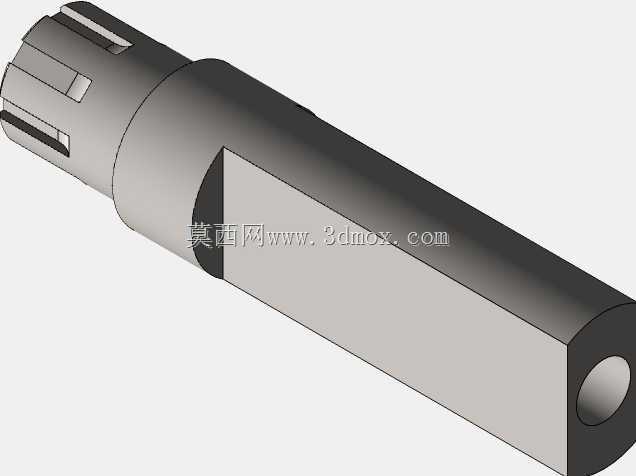

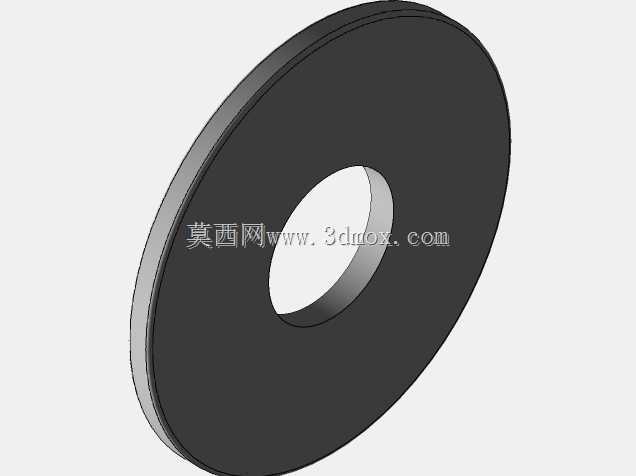

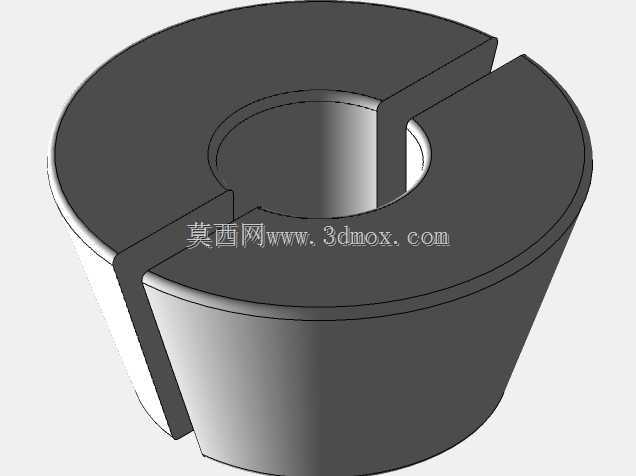

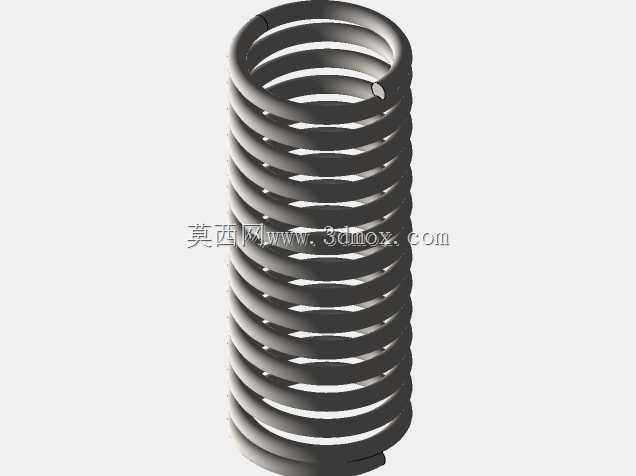

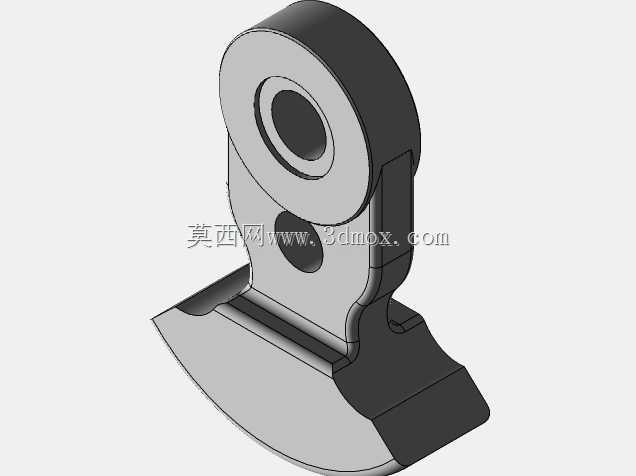

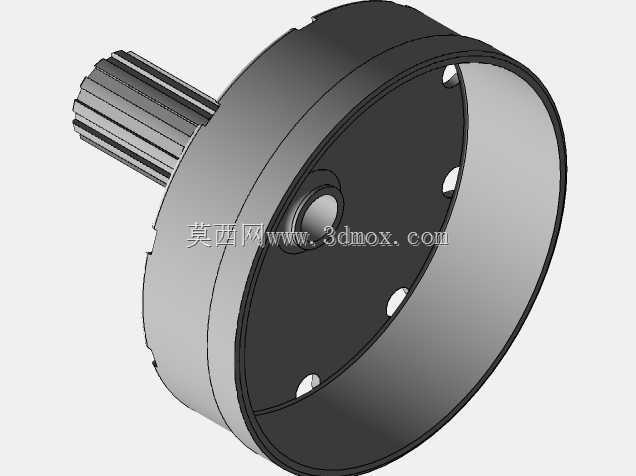

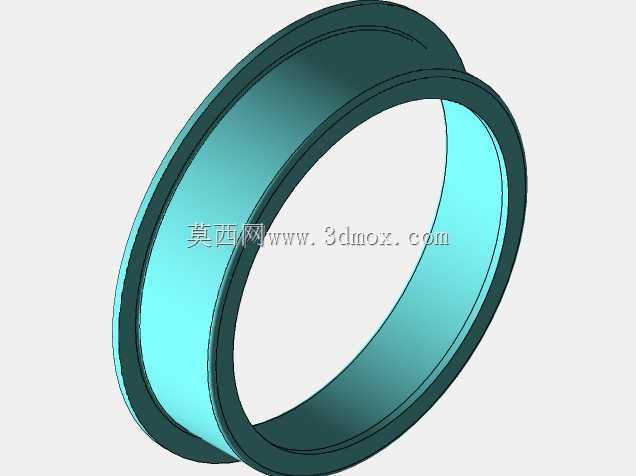

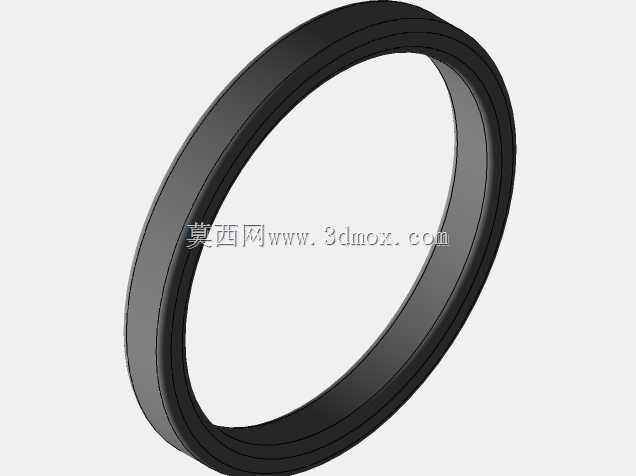

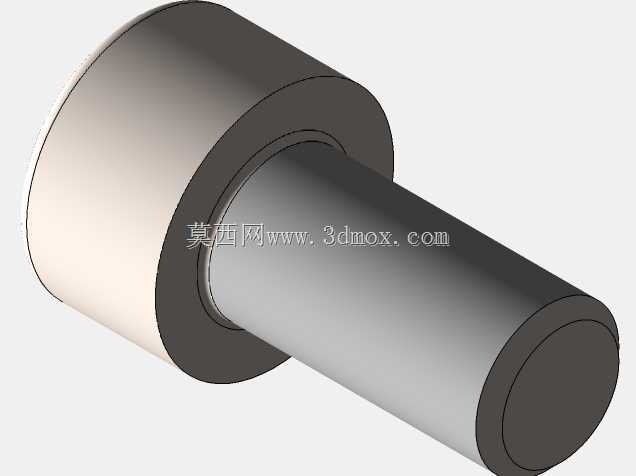

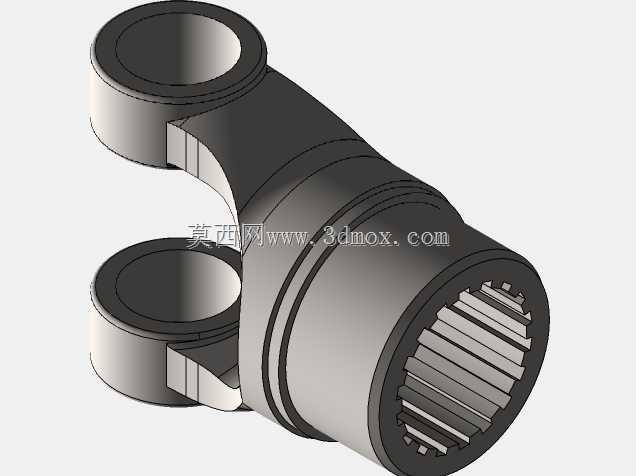

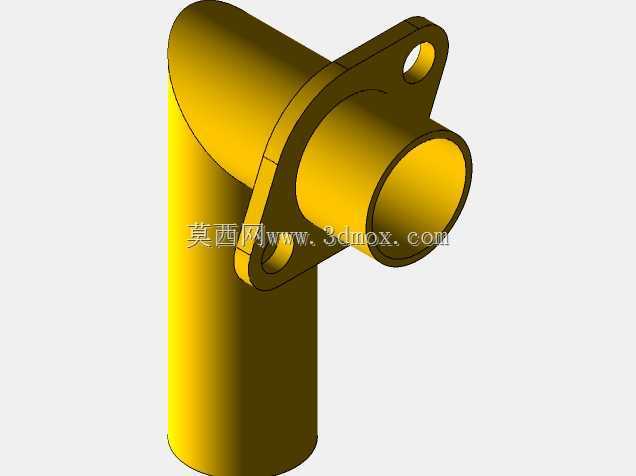

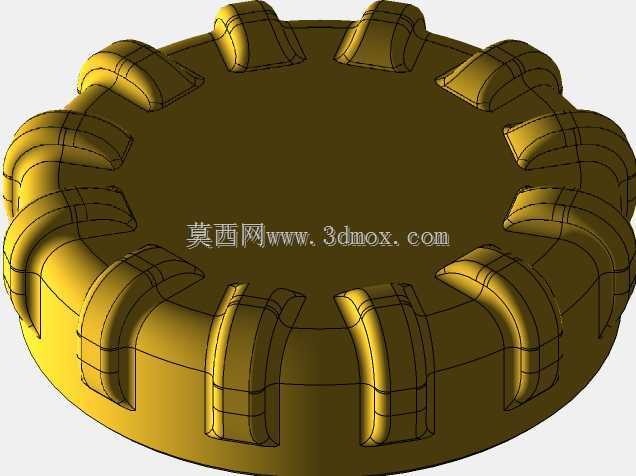

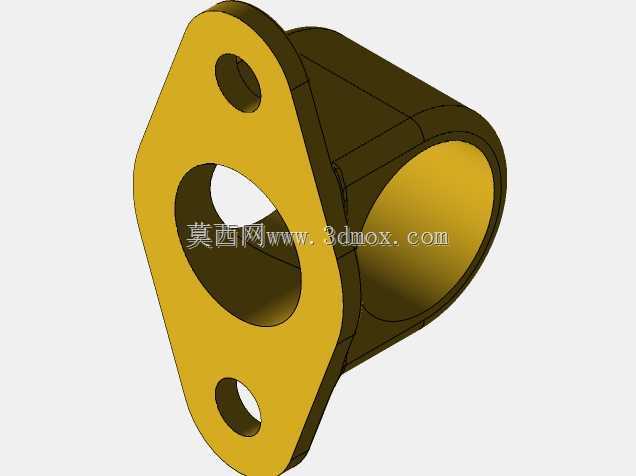

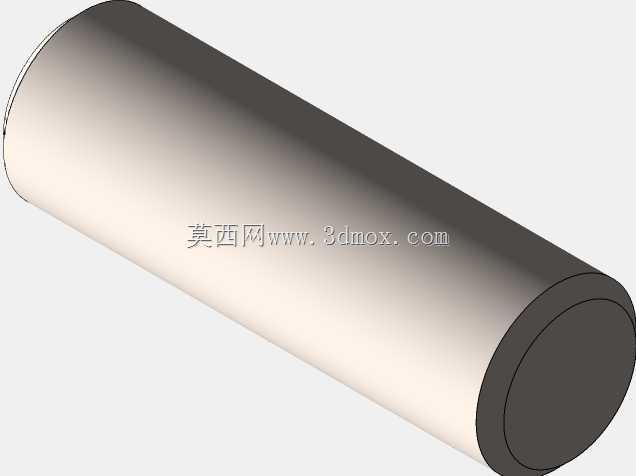

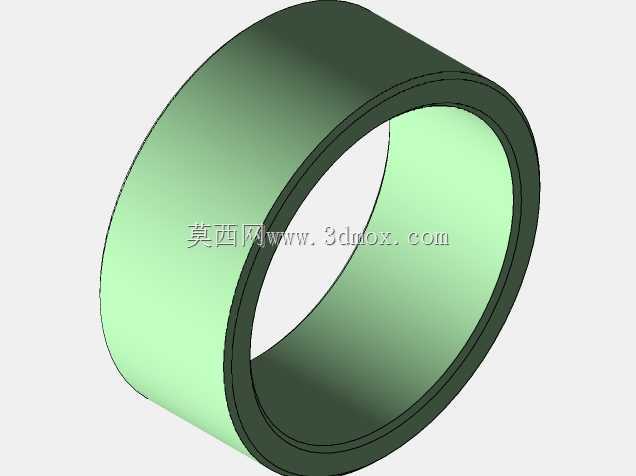

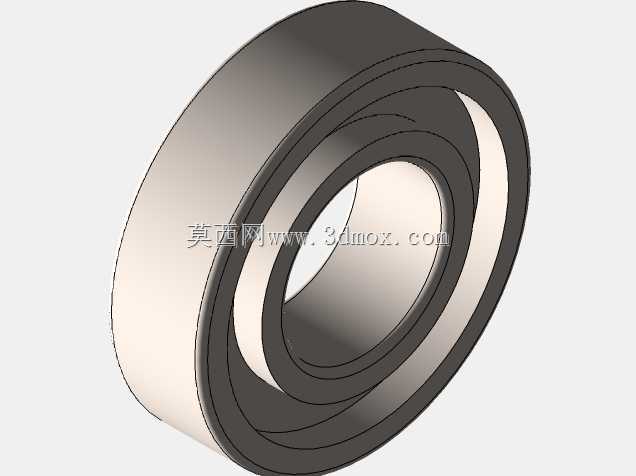

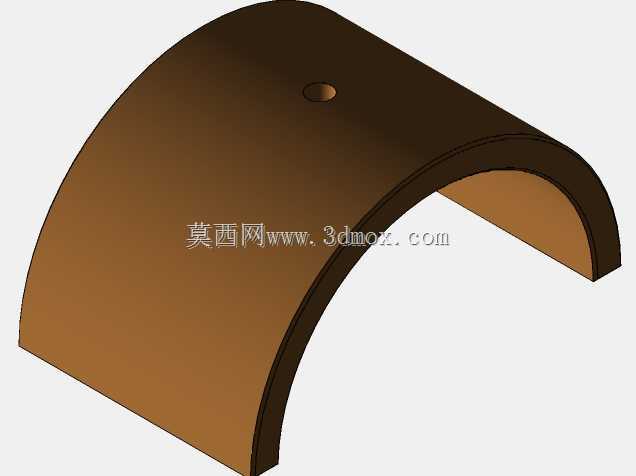

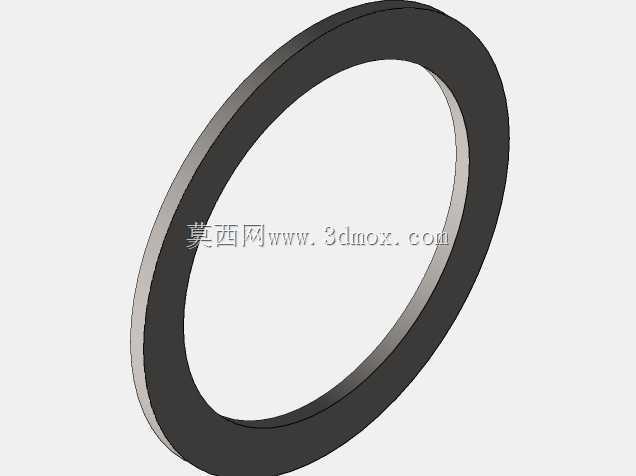

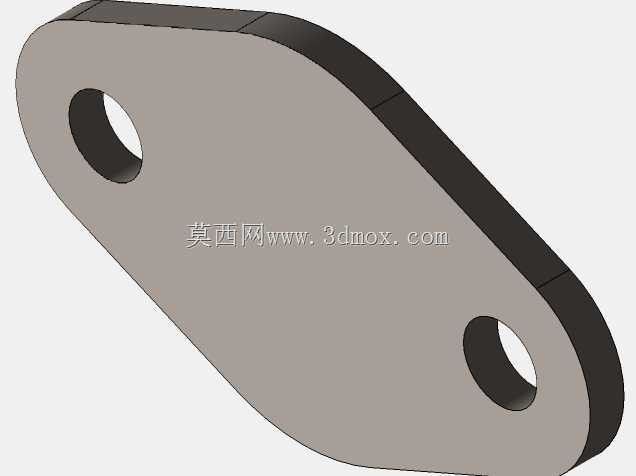

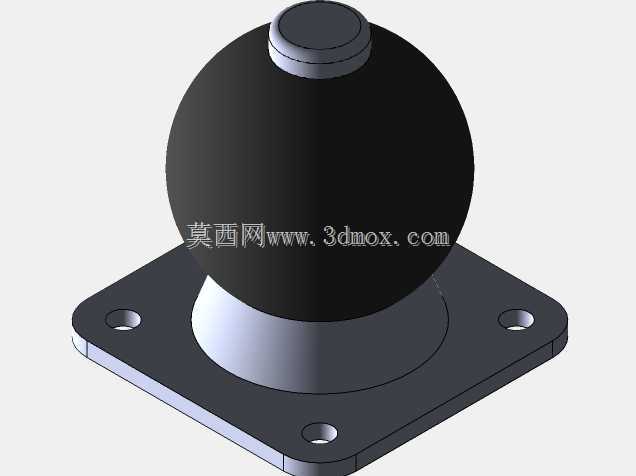

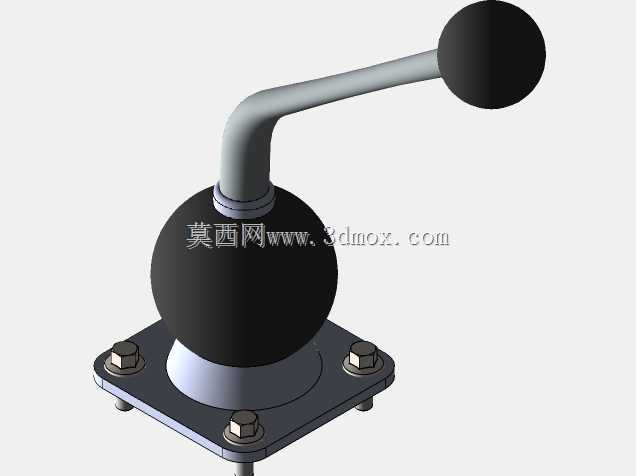

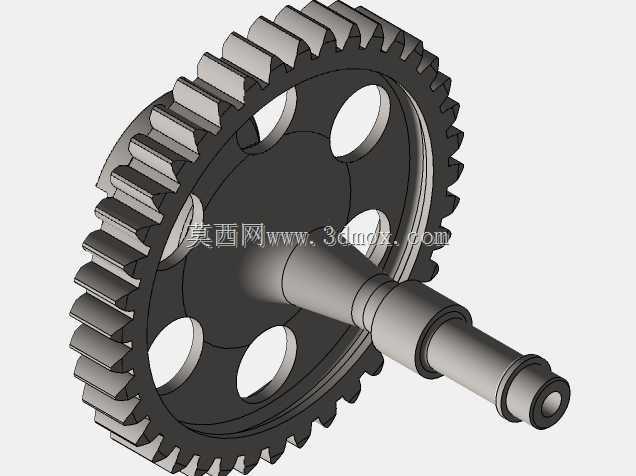

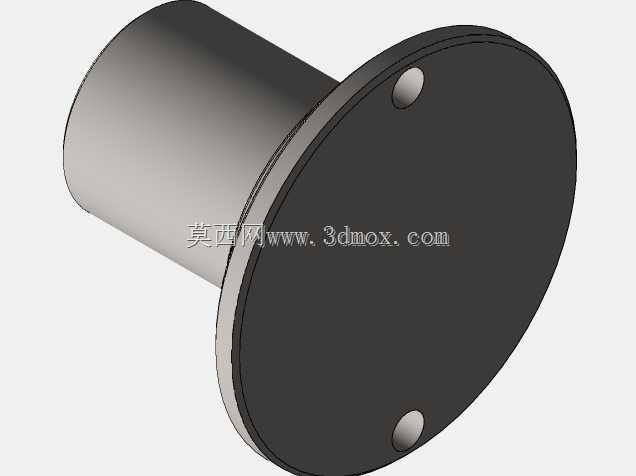

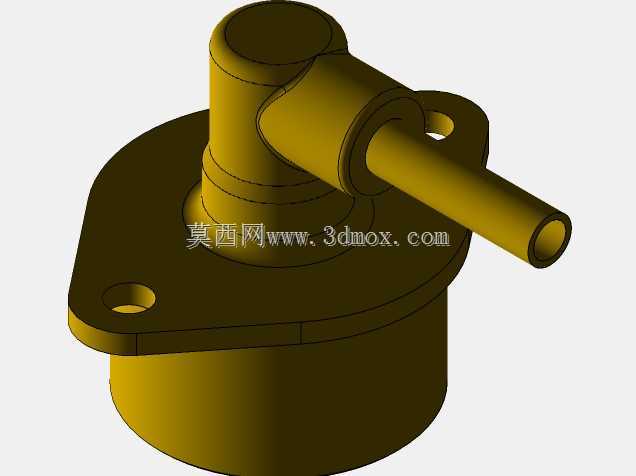

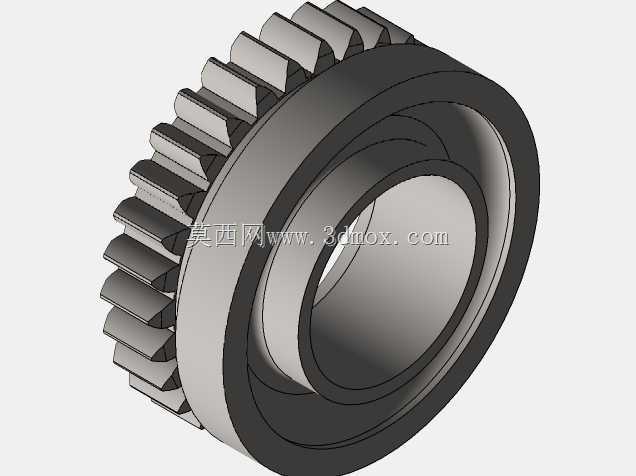

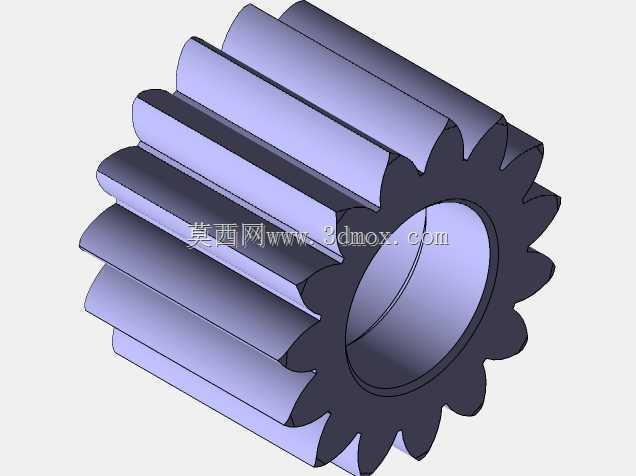

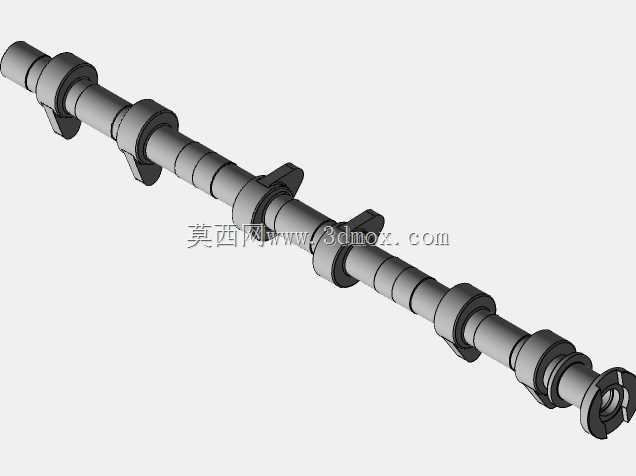

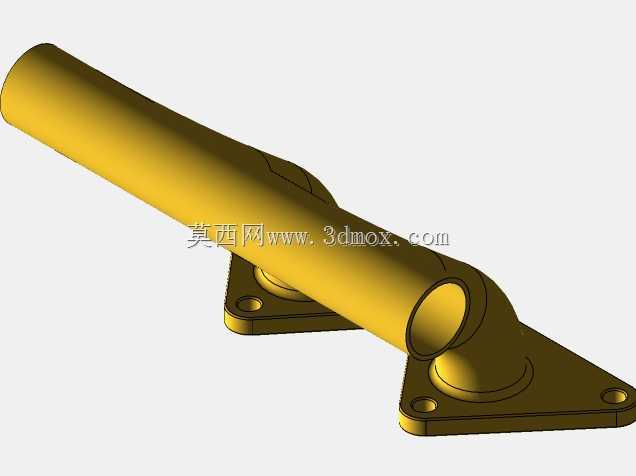

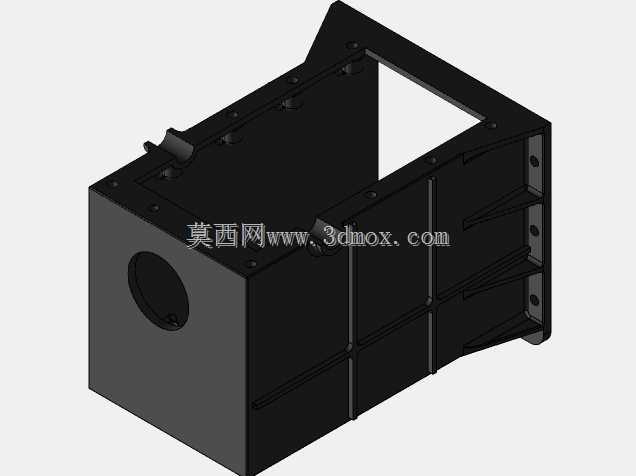

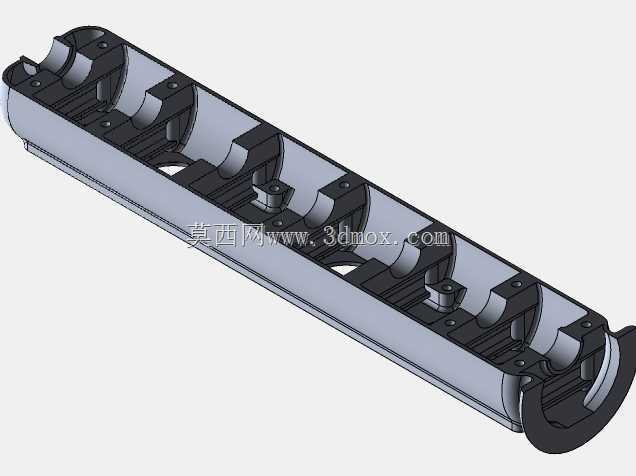

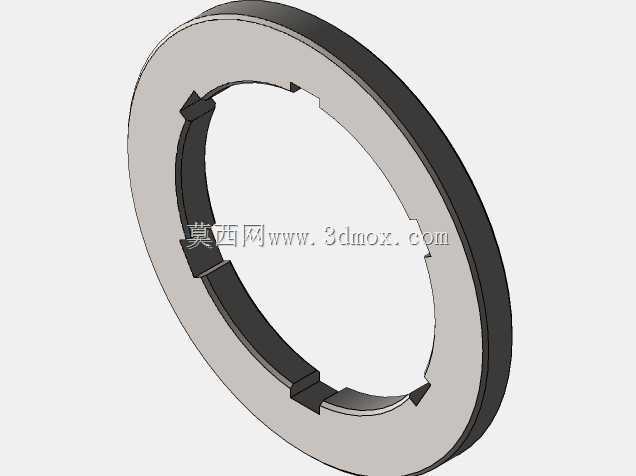

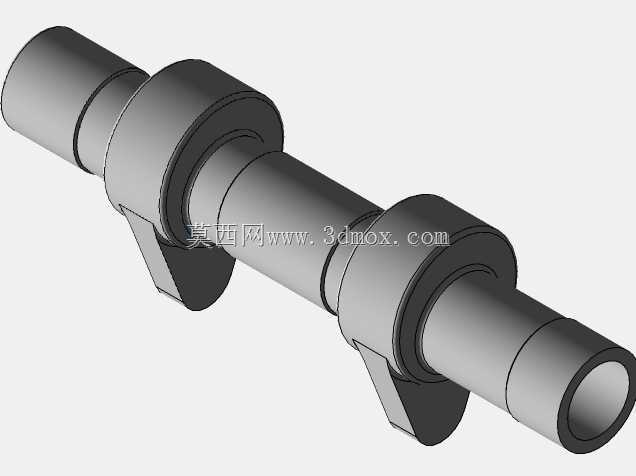

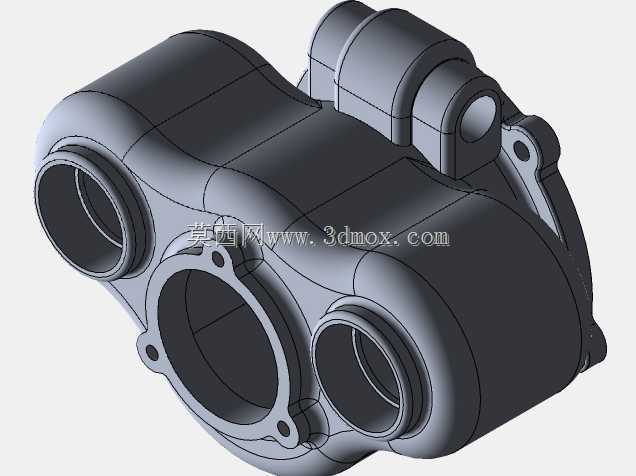

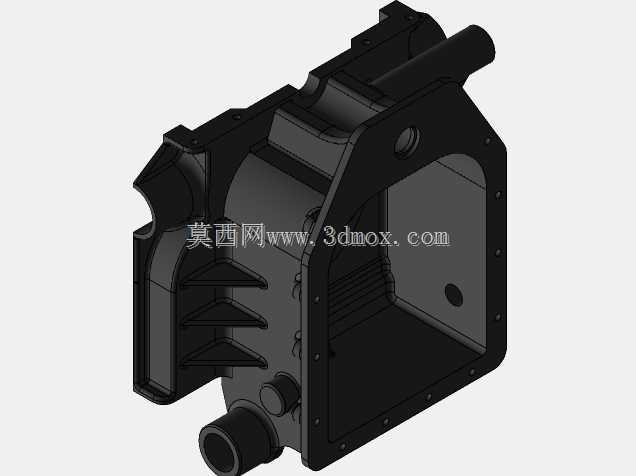

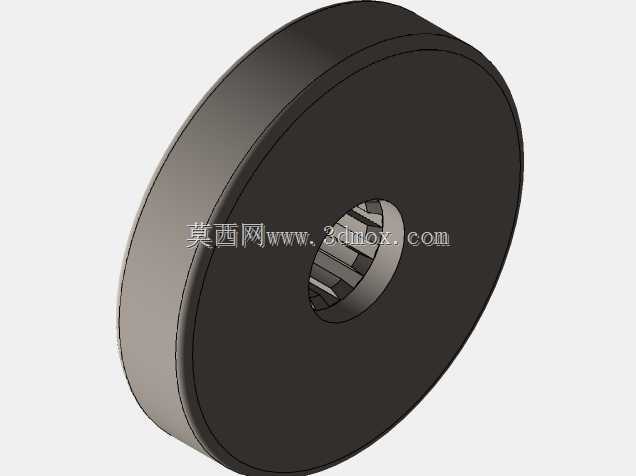

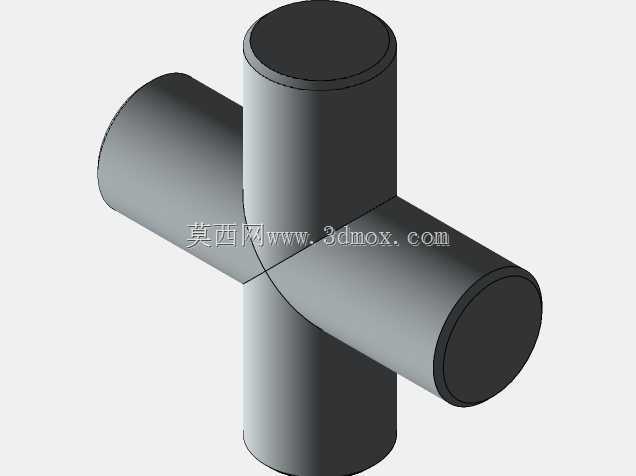

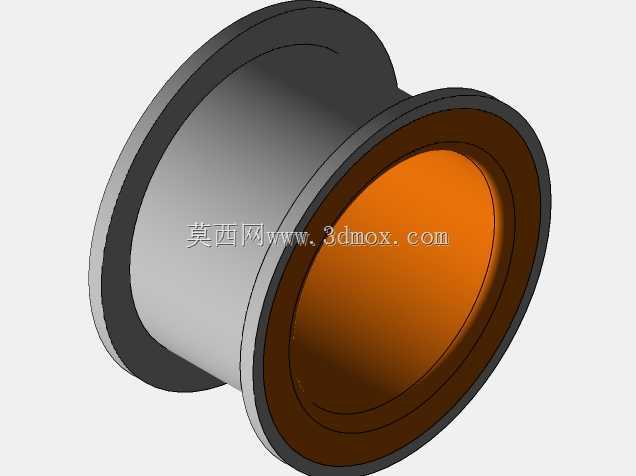

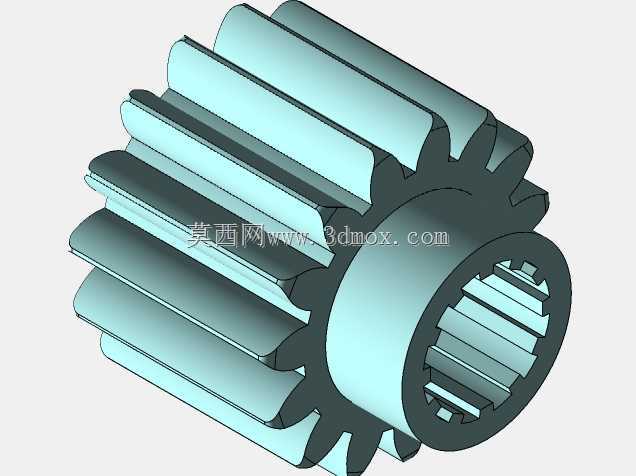

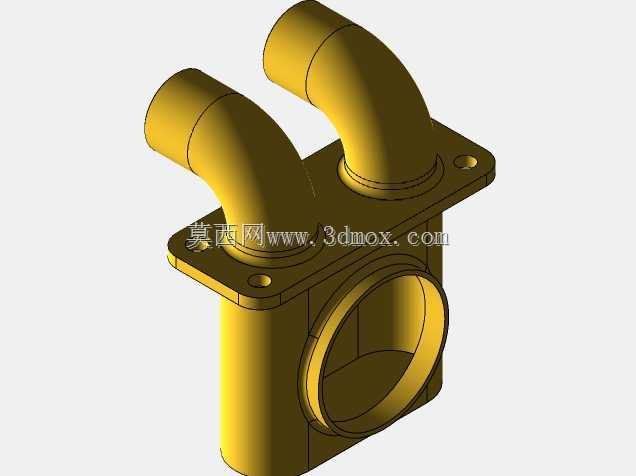

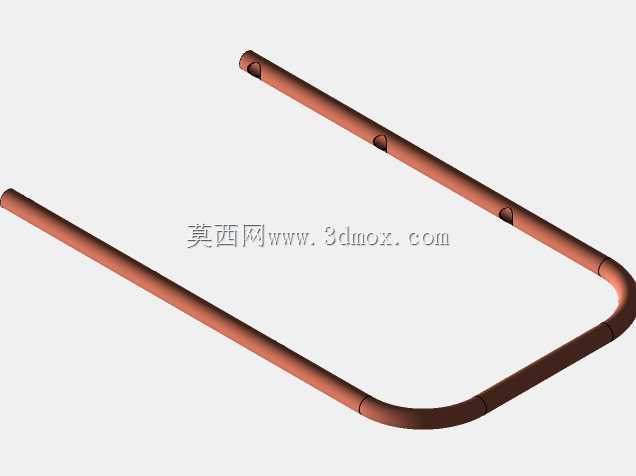

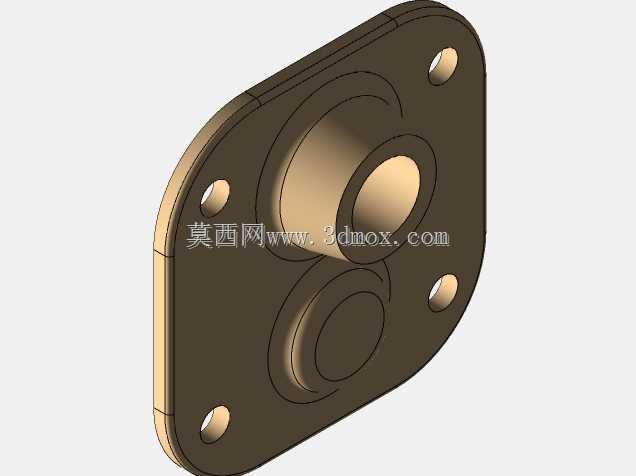

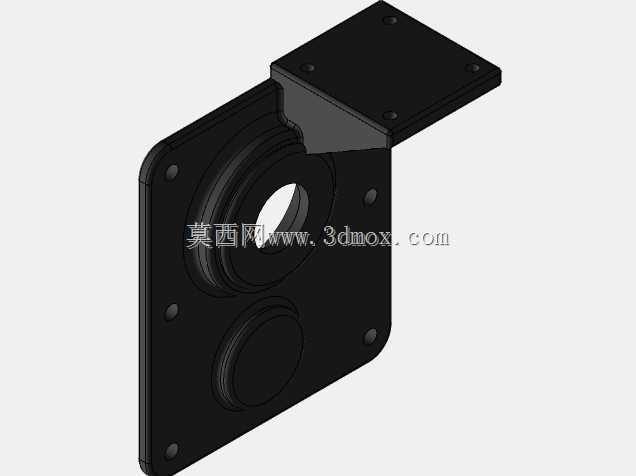

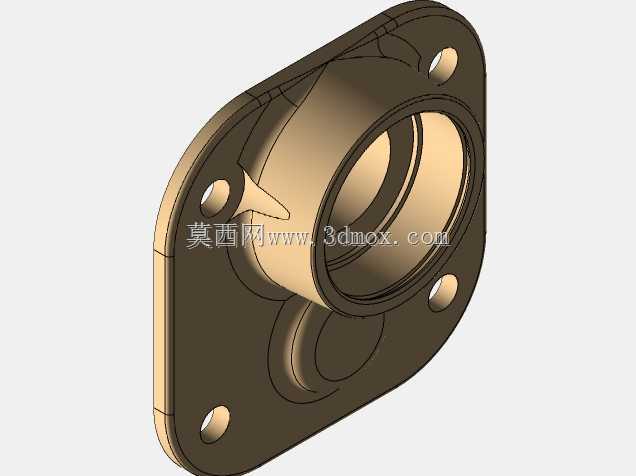

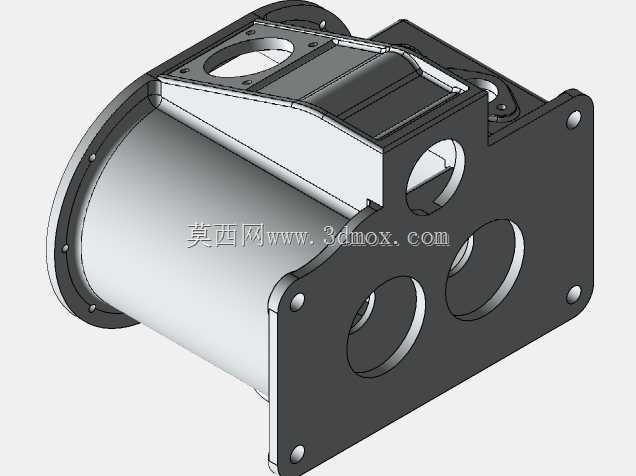

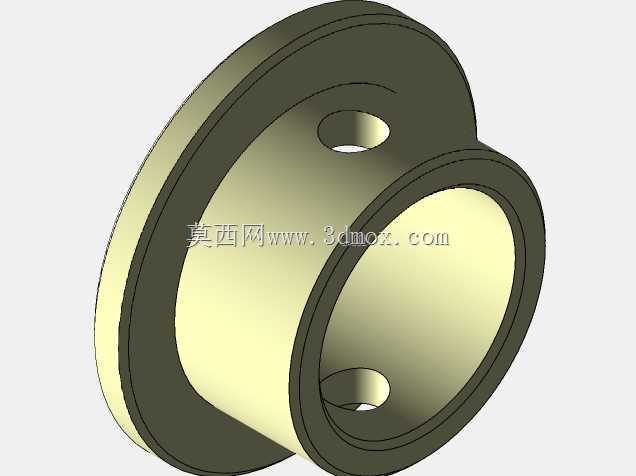

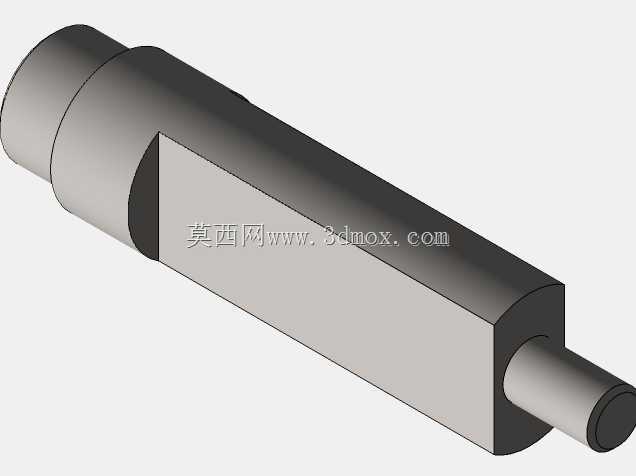

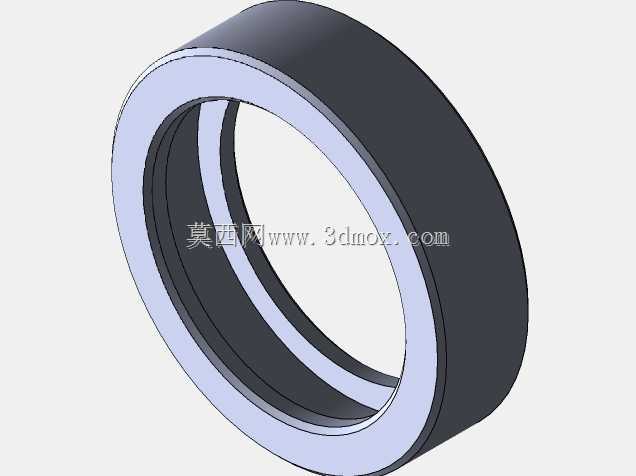

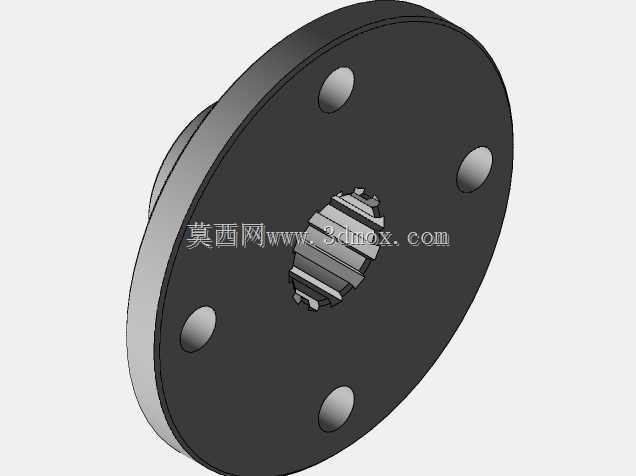

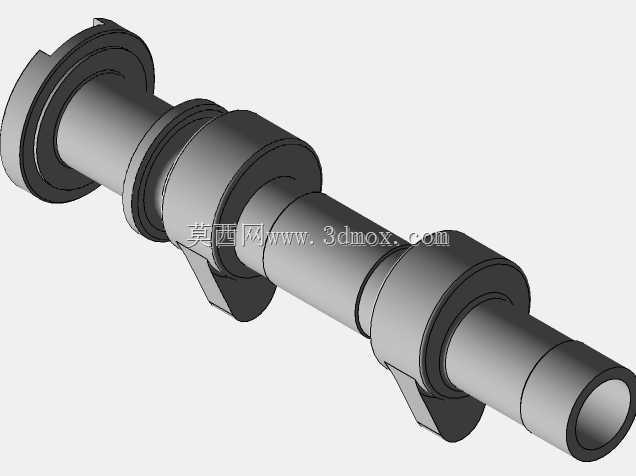

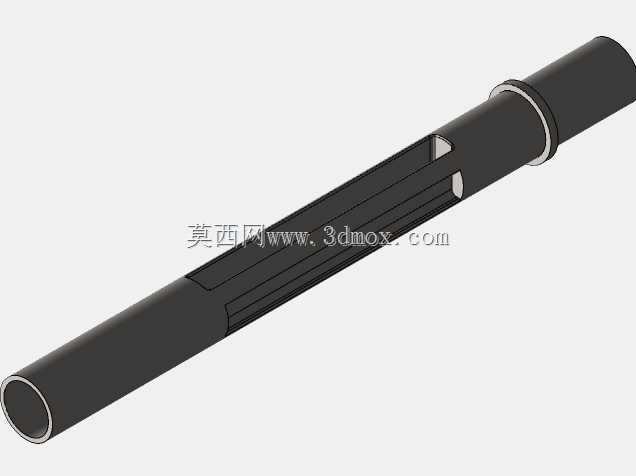

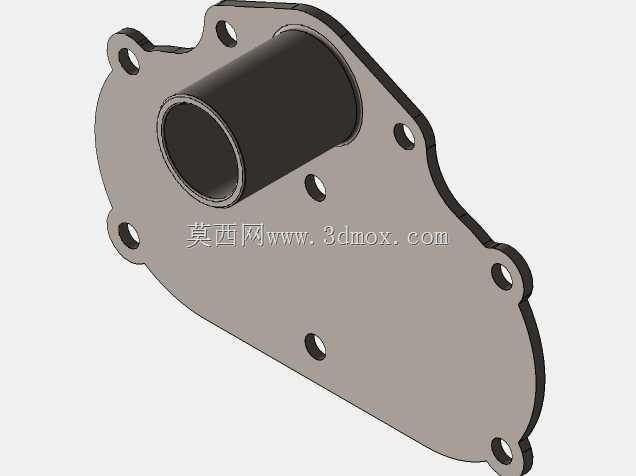

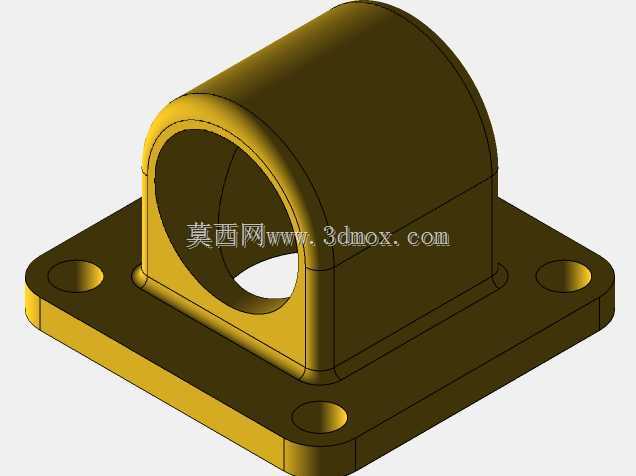

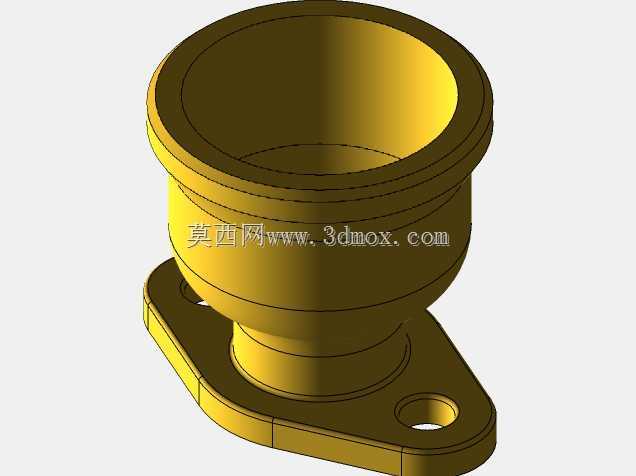

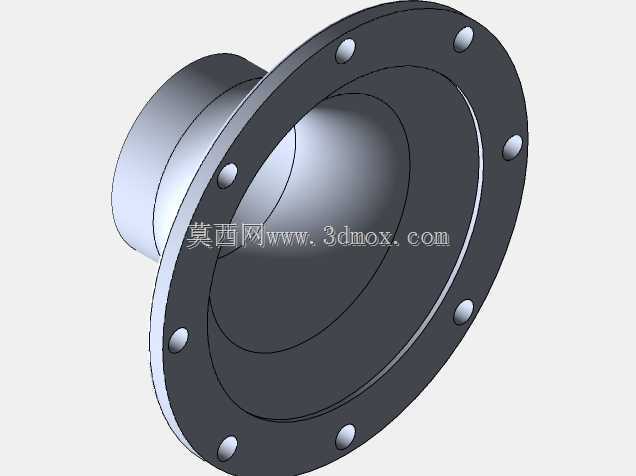

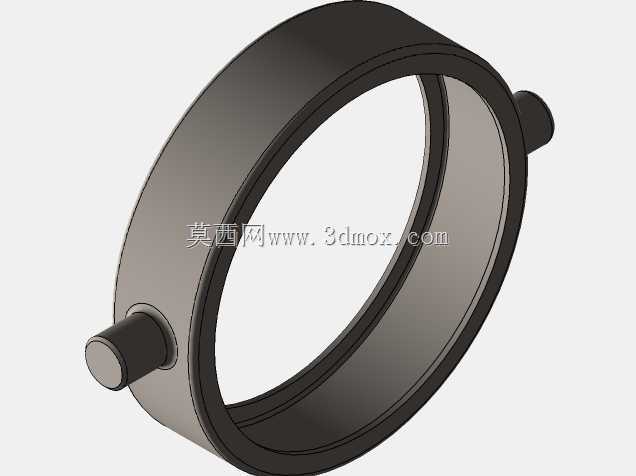

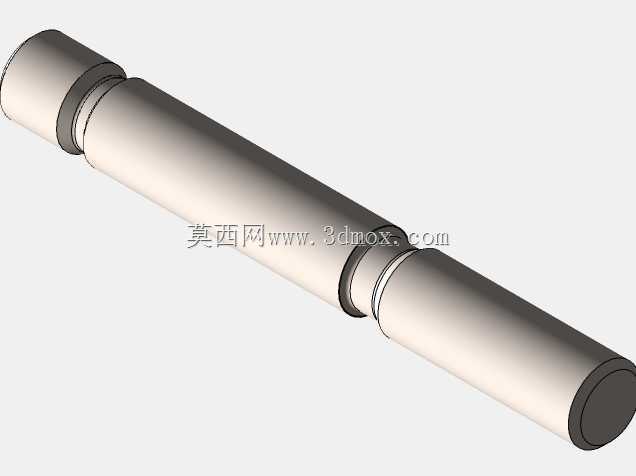

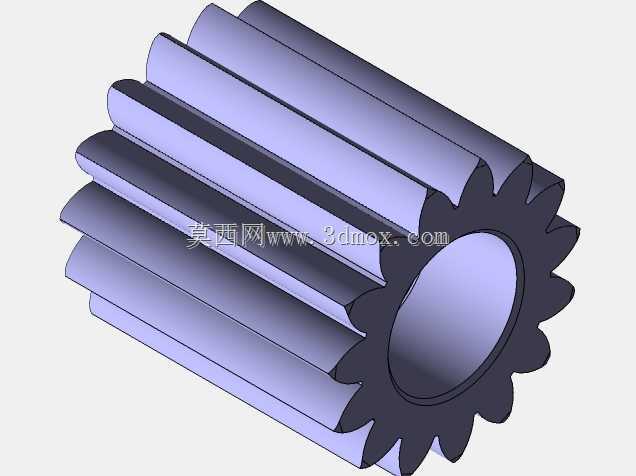

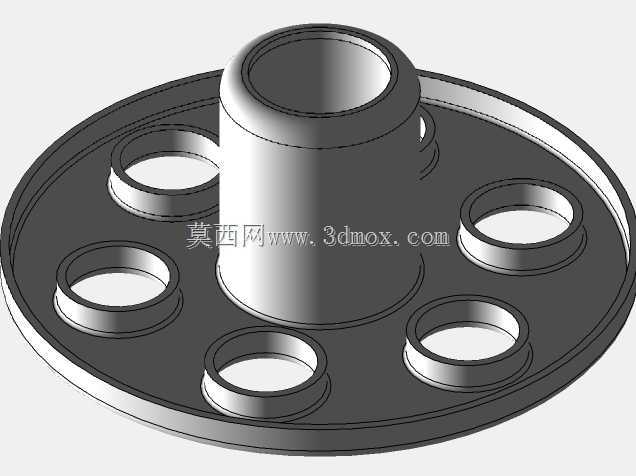

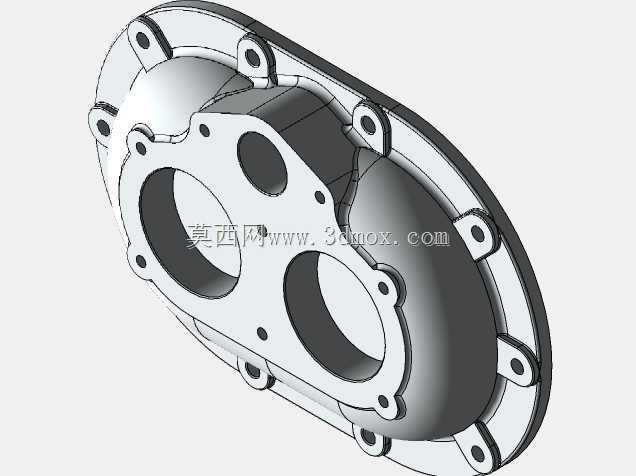

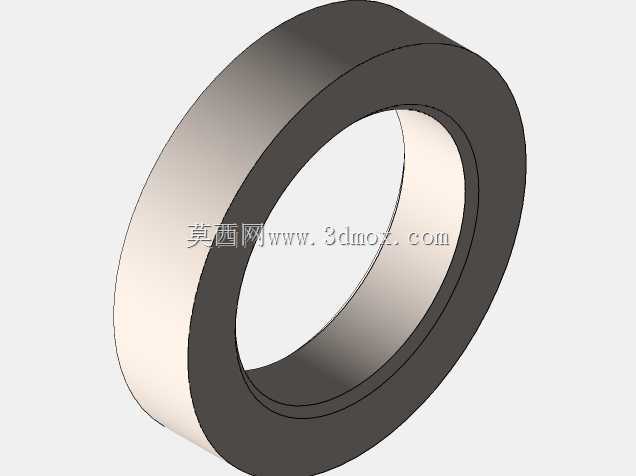

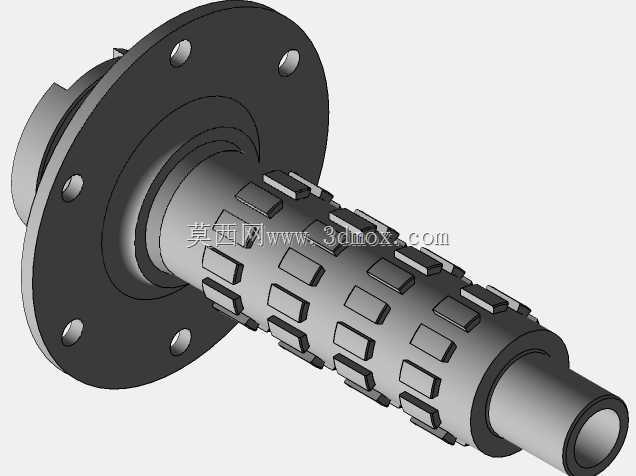

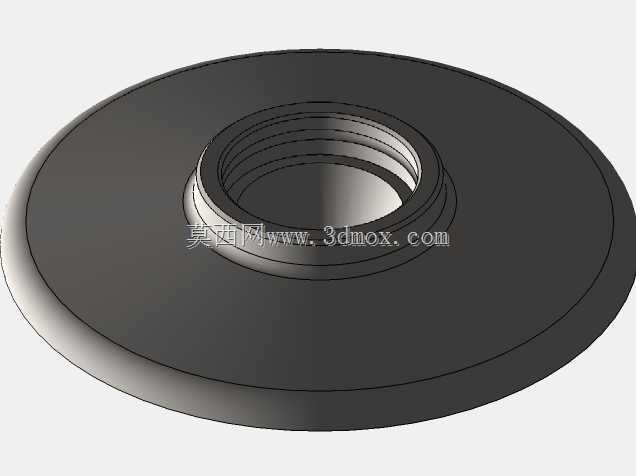

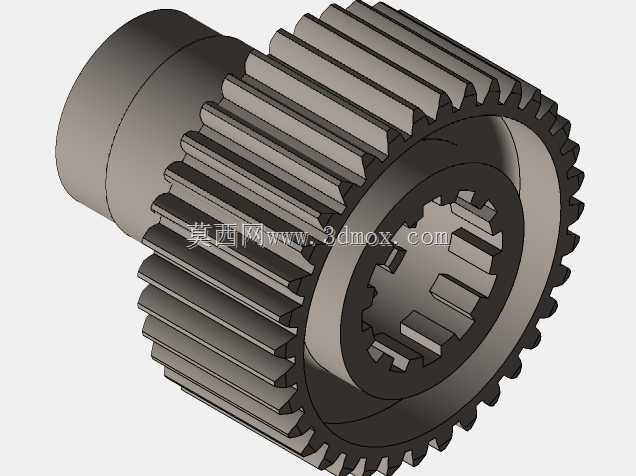

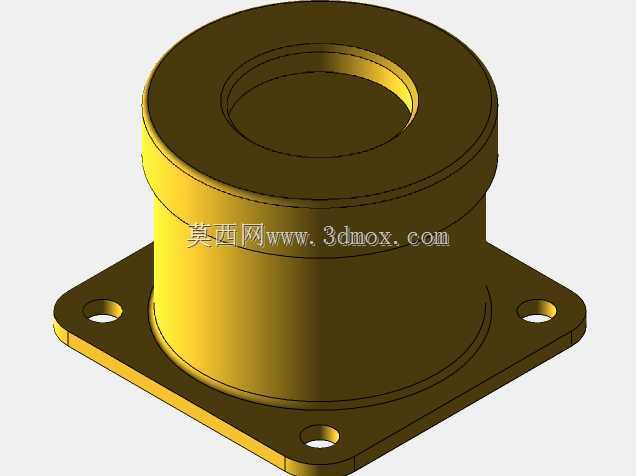

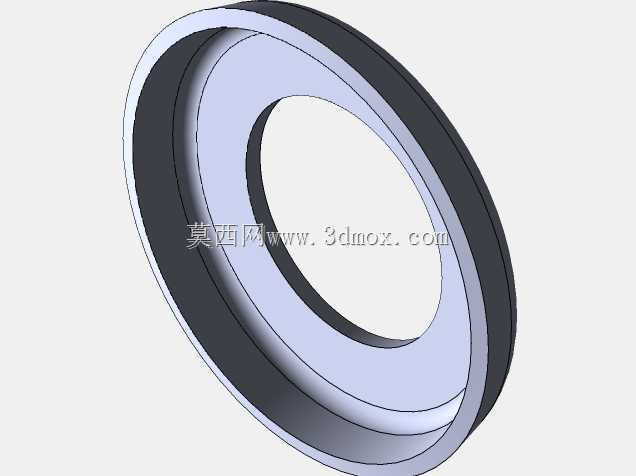

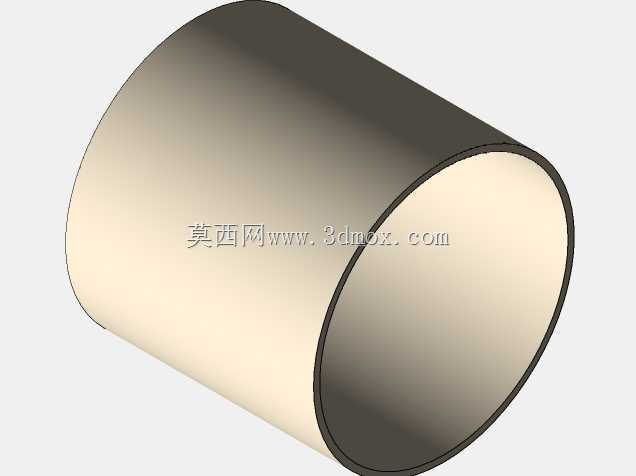

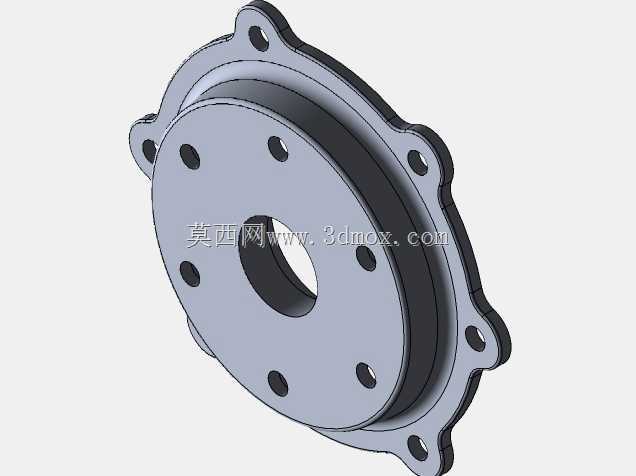

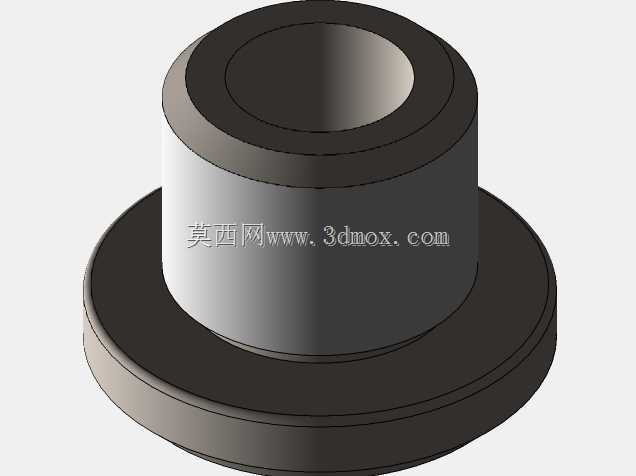

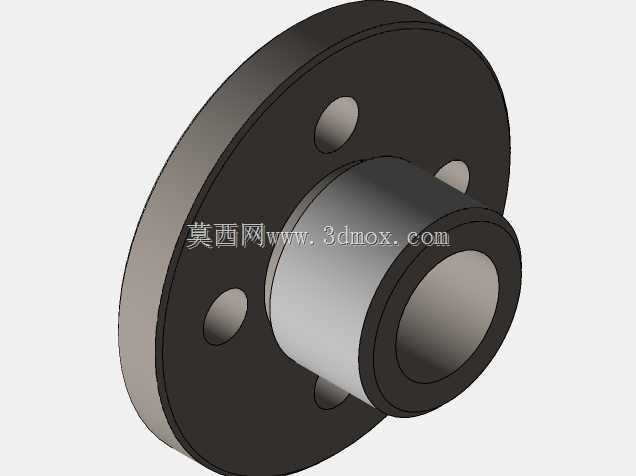

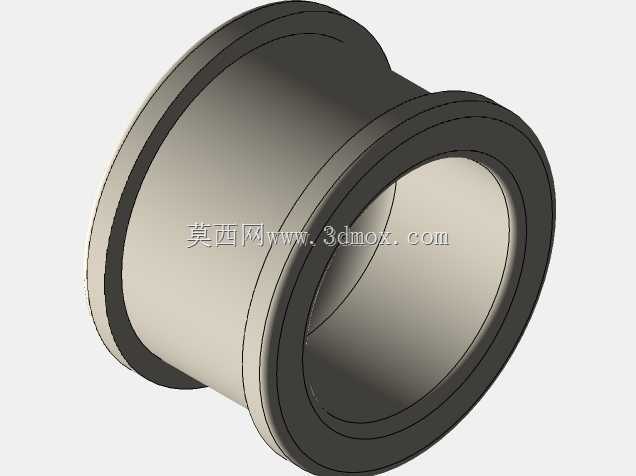

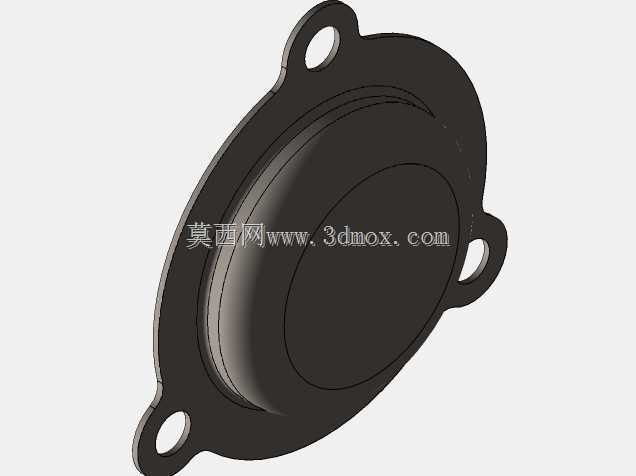

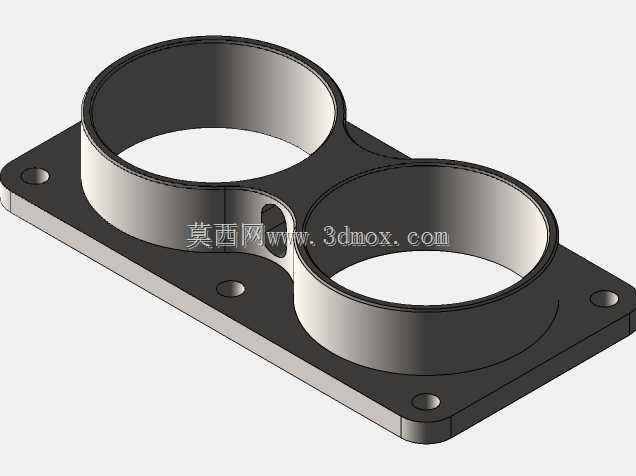

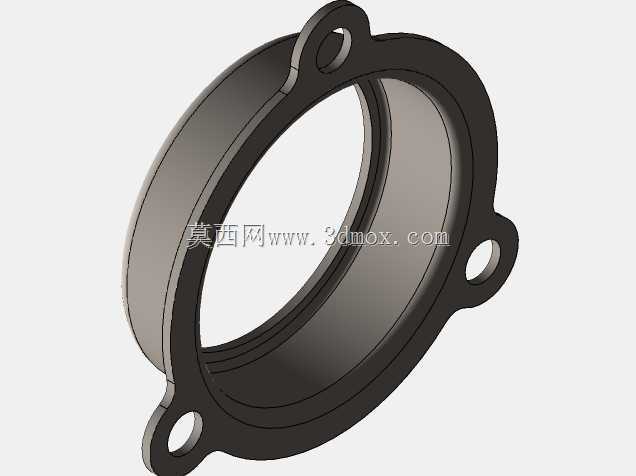

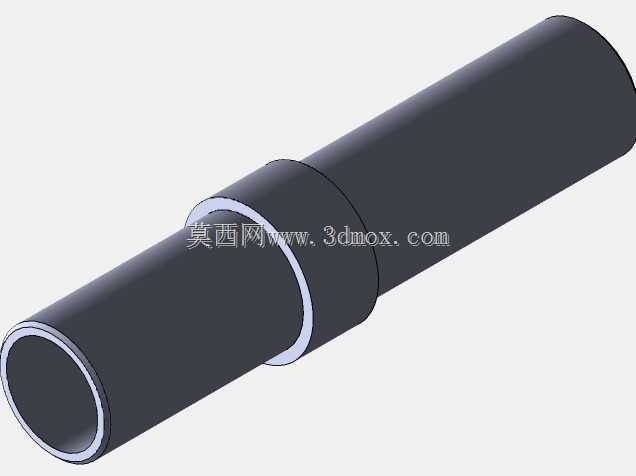

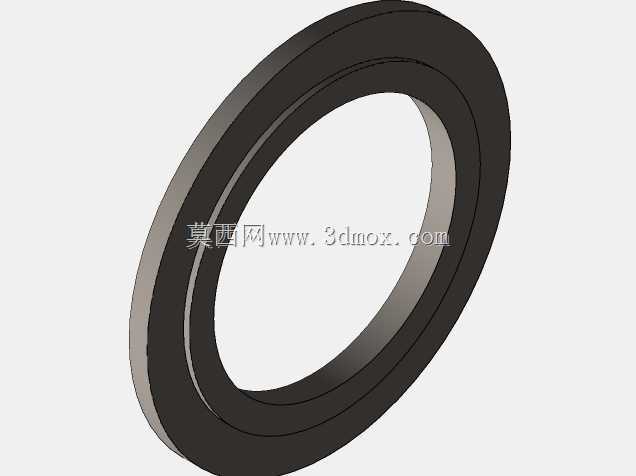

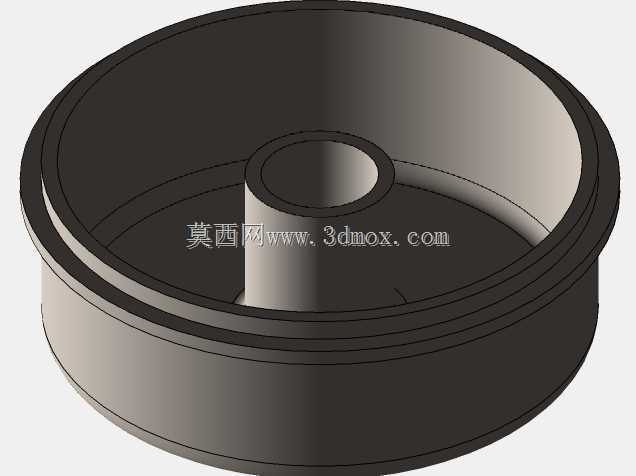

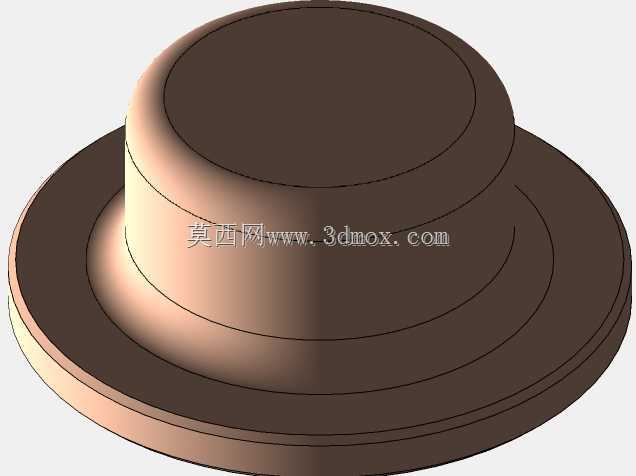

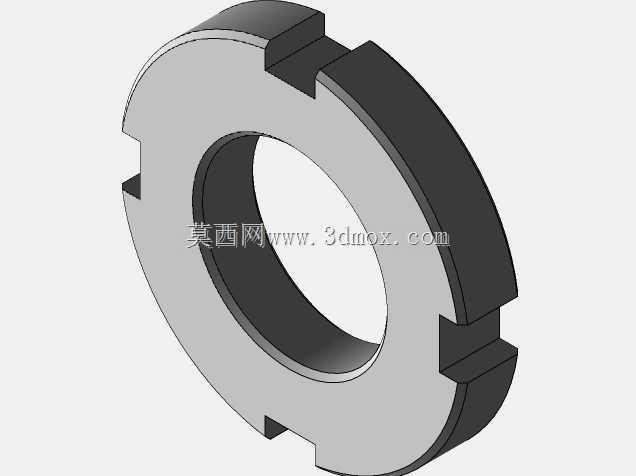

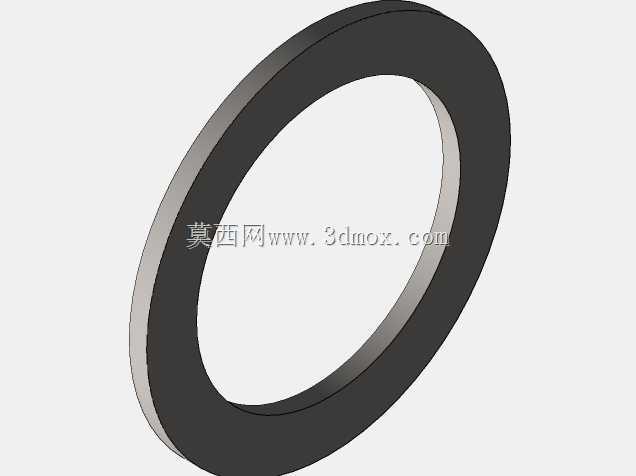

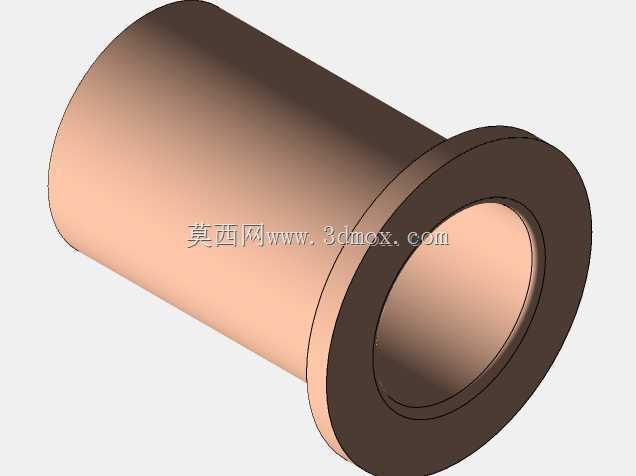

　　从结构功能拆分来看，法兰本体采用带圆角的类矩形板状基底，板体四个角做圆弧过渡，既避免锐边在装配作业中划伤操作人员，也能降低板件边角处的应力集中系数，在发动机运行产生持续振动的工况下，减少边角位置出现疲劳裂纹的概率。板体中心向外凸起的两级同轴圆柱套筒是核心功能区域，内层通孔为轴件穿行通道，可供发动机内部对应的传动轴、启动机构轴段或者辅助驱动轴从腔体内部向外穿出，套筒的轴向凸起长度刚好匹配外接附件的安装深度，轴件穿出后可直接对接外部驱动部件；外层更大直径的环形凸台为密封配合位，可嵌入油封或者O型密封圈，轴件转动时密封圈始终贴合轴面，实现旋转动密封，防止腔体内机油沿着轴的间隙甩出。板体下半部分的圆形沉台结构对应缸体侧部的另一处腔室开口，沉台的台阶面可嵌入密封垫或者封堵盖，对该侧腔室形成静密封封堵，不需要额外加装外置盖板，减少了整机的零件数量与装配工序。

　　设计层面上，所有安装孔的位置度公差需要和缸体端面的螺纹孔严格匹配，建模时先以缸体结合面的安装点位为基准定位四个通孔的中心坐标，再反向推导法兰板的外轮廓边界，保证孔边到板件外缘的壁厚均匀，不会出现局部壁厚过薄导致锁紧螺栓时板件变形的问题。中心套筒的内外圆同轴度需要控制在合理公差范围内，若同轴度偏差过大，轴件穿入后会出现别劲现象，运行时轴和套筒内壁发生摩擦，不仅会增大转动阻力，还会异常磨损油封，短期内就出现漏油故障。板体和套筒衔接的根部位置做了圆角过渡处理，避免直角衔接带来的应力突变，发动机运行中产生的振动载荷可以通过圆角平缓传递，提升结构的抗疲劳寿命。

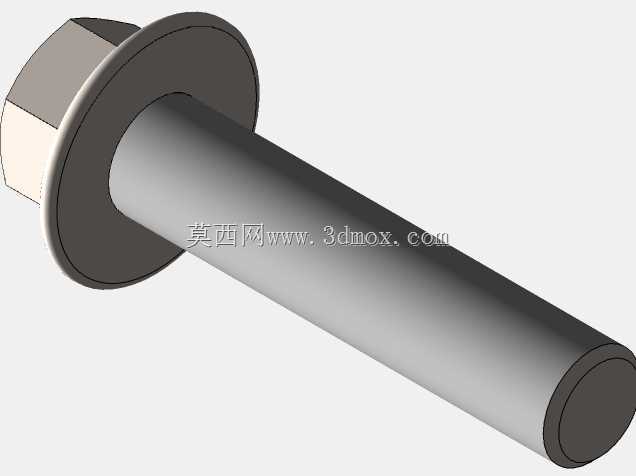

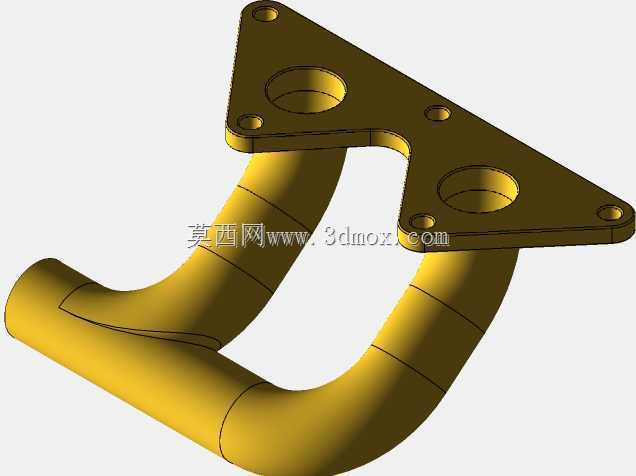

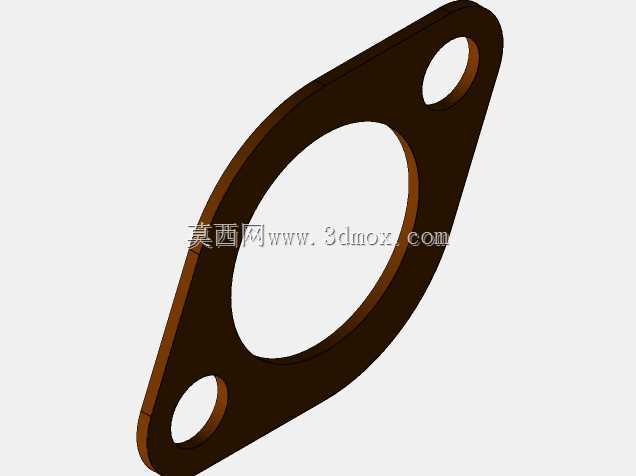

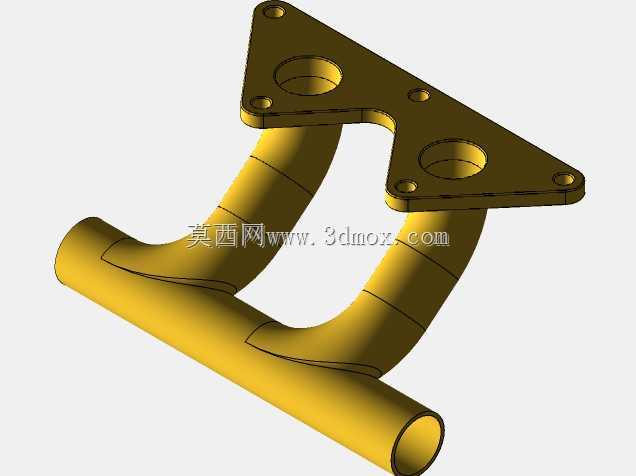

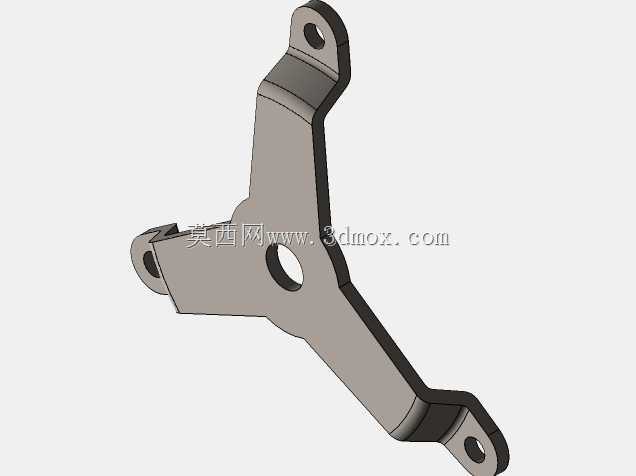

　　安装边界方面，法兰的整体外轮廓尺寸完全落在缸体侧面对应的安装区域内，不会和周边的排气管路、线束固定支架、冷却水管路发生空间干涉；中心套筒向外凸起的轴向高度经过适配，外接附件安装后和相邻部件之间保留足够的安全间隙，车辆行驶中出现颠簸晃动时，两者不会发生碰撞摩擦。四个安装孔采用沉孔设计，螺栓锁紧后螺栓头部完全沉入孔内，不会突出法兰外表面，既可以让法兰和外接附件的贴合面完全平整贴合，也避免突出的螺栓头和其他部件发生剐蹭。零件的材质选型一般选用压铸铝合金，在保证结构强度足够承受螺栓锁紧力与振动载荷的前提下，整体重量远低于钢制法兰，符合摩托动力单元轻量化的设计需求，铝合金的导热性能优异，还可以辅助带走轴段运转产生的部分热量，延缓油封的老化速度。在逆向建模或者正向设计过程中，需要重点核对结合面的平面度要求，若结合面翘曲变形，锁紧后会出现局部间隙，密封垫片压合不均匀，使用过程中极易出现渗油问题；同时套筒内壁的粗糙度要满足油封的配合要求，过于粗糙会快速磨损油封唇口，过于光滑则无法让油封唇口形成稳定的油膜，同样会影响密封寿命。这类法兰结构也可通用在小型固定式内燃机、通用汽油机的侧部端盖位置，仅需要调整安装孔间距与中心套筒的通径尺寸，即可适配不同排量动力单元的接口需求。
