川崎GPZ1100摩托车脚踏换挡操纵总成

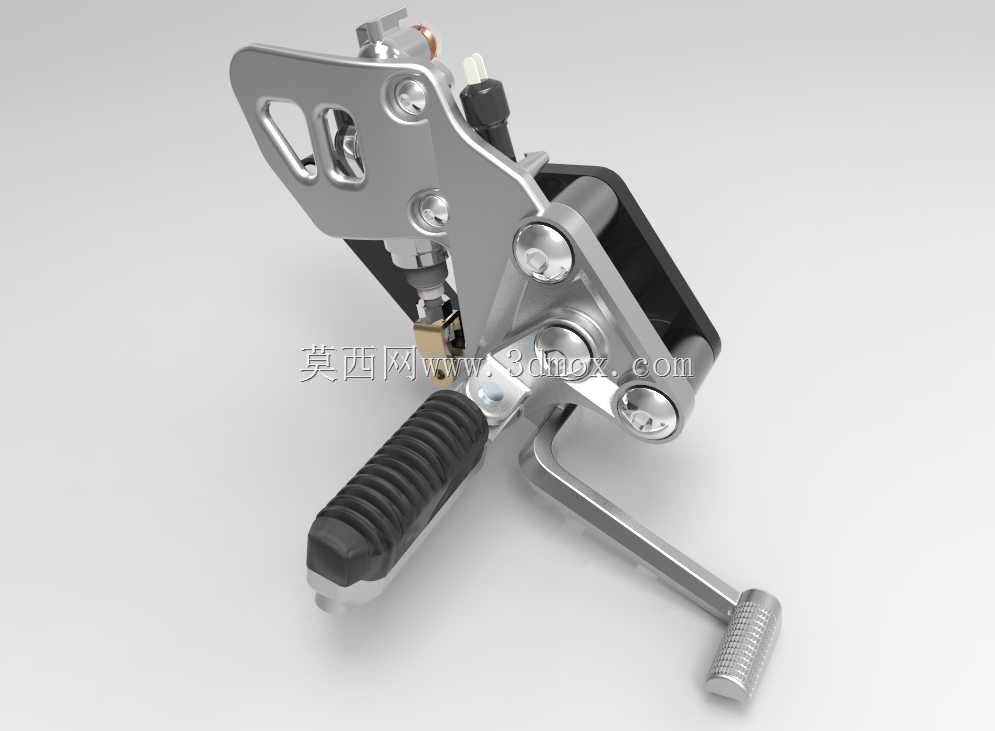

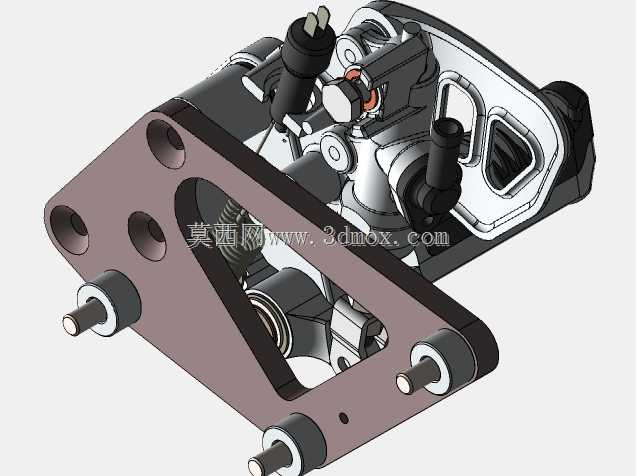

这套结构对应大排量运动型摩托车的左侧脚踏换挡操纵单元，日常骑行场景中，直接承载驾驶员脚部支撑、挡位切换的核心功能，是人机交互频次极高的外露操纵部件。从结构布局来看，总成采用一体化安装支架设计，支架通过多组螺栓孔位直接固定在摩托车车架左侧的预设安装点上，安装边界贴合车架管材的曲面轮廓，不需要额外加装转接衬板即可完成定位，支架本体采用镂空式减重设计，在保证安装刚度的前提下，剔除了非受力区域的多余材料，适配大排量机车对簧下质量、外露部件轻量化的设计要求。脚踏主体表面设置了连续的防滑齿槽结构，橡胶材质的脚踏套嵌套在金属芯轴外侧，齿槽方向垂直于脚部施力方向，雨天骑行或者鞋底沾附泥水时，依然能保证脚部与脚踏之间的摩擦力足够，不会出现滑脱风险。换挡杆延伸至脚踏前下方，杆端的金属踏头表面加工有网纹滚花，脚部挑动或者踩下换挡杆时，接触摩擦力充足，换挡杆的转动副内置耐磨衬套，长期反复操作不会出现旷量，回位弹簧的预紧力经过匹配，挡位切换的反馈力度清晰，不会出现挡位卡滞或者回位过度的问题。总成上还集成了后制动液储液罐的安装位，相关管路的走线槽直接在支架上一体成型，装配时制动管路可以顺着预设槽位排布，避免长期骑行震动导致管路与周边部件摩擦破损。设计过程中充分考虑了倒车工况的防护需求，支架外侧的突出结构形成天然的防护杠，车辆发生侧滑或者原地倒车时，突出的安装臂会先接触地面，避免换挡杆、脚踏主体直接受撞击变形，降低小事故后的维修成本。各转动销轴的位置都设置了防尘密封圈，能阻挡路面扬尘、雨水进入转动副内部，延长部件的维护周期，外露的金属紧固件全部采用防锈处理，适配摩托车长期暴露在户外的使用环境。
