旋转直动转换运动对流连杆机构

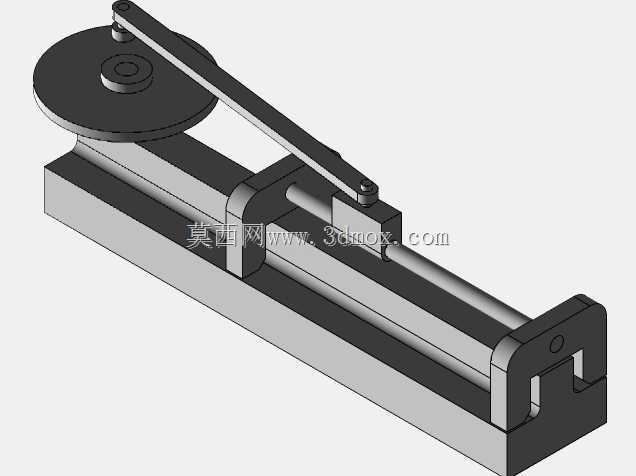

　　该机构围绕旋转运动与直线运动之间的相互转换展开，主体由底部长条形基座、端部回转圆盘、长连杆、中部滑动块以及导向杆件组成，属于典型的曲柄滑块类运动转换装置。圆盘端作为回转输入或输出位置，通过偏心铰接点与长连杆相连，连杆另一端带动滑块沿基座上方的导向区域往复移动；当圆盘连续转动时，滑块产生周期性直线位移，而滑块受外力推动时，也可通过连杆迫使圆盘形成摆动或连续回转，这种双向运动传递关系使其在机械原理演示、小型传动方案验证和自动化执行机构设计中具有较强参考价值。

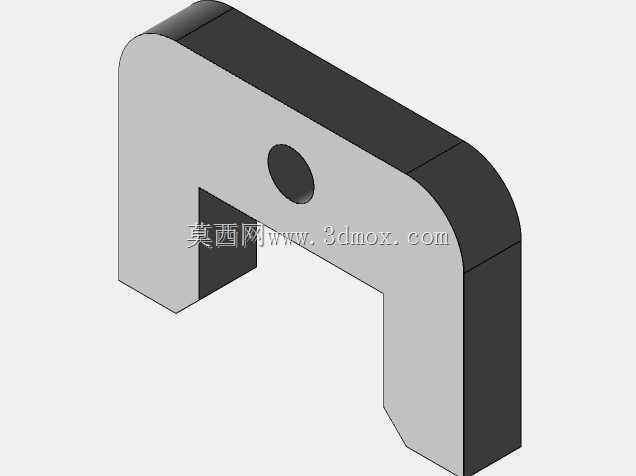

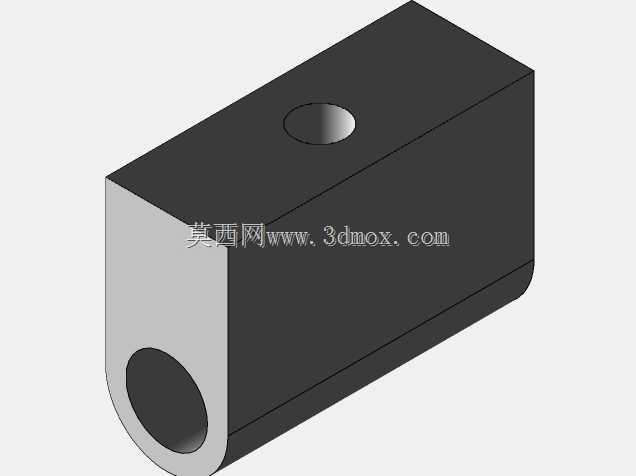

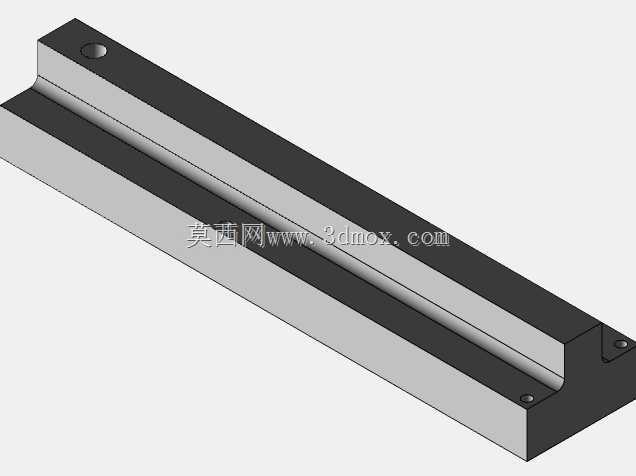

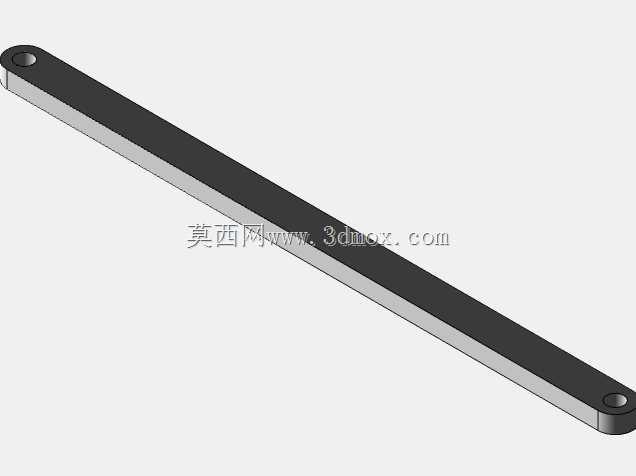

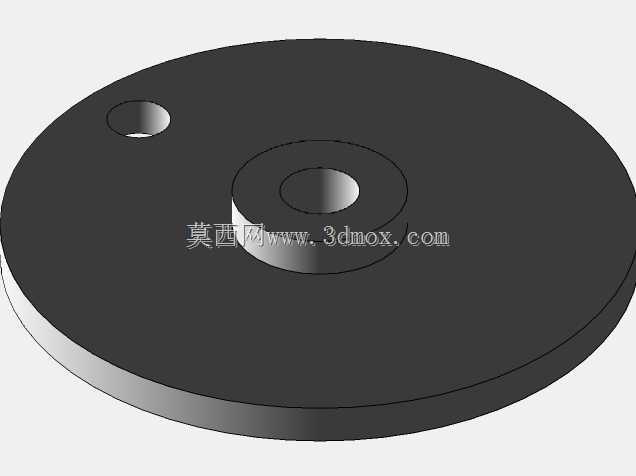

　　从实际布置看，基座承担整机定位与导向功能，底部为长方体承载结构，上方设置平行导向区域，滑块被约束在既定轨迹内运动，可减少侧向偏移。圆盘位于基座一端，盘面通过中心轴与支架形成回转副，偏心位置安装铰接销，用于连接长连杆。连杆采用细长杆状结构，两端均保留铰接空间，一端跟随圆盘偏心点做圆周轨迹运动，另一端与滑块形成转动连接。滑块在直线导向段内移动，其运动速度随曲柄转角变化而变化，靠近死点位置时传递特性更适合慢速增力，远离死点区域时则表现为较快的往复动作。

　　在设备用途方面，这类结构常见于需要把电机连续旋转转化为推杆往复运动的场合，例如小型送料装置、节拍式推送机构、试验台加载单元、教学用运动学模型以及简易冲压、夹紧、裁切执行端。若将直线端作为输入，也可用于把手动推拉、气缸推进或导轨滑块动作转化为转盘摆动，适用于阀门启闭、摆臂驱动、分度动作和位置切换机构。设计时需要重点关注曲柄半径、连杆长度与滑块行程之间的几何关系：曲柄偏心距决定滑块理论行程的主要范围，连杆越长，运动越接近简谐规律，侧向分力相对减小；连杆较短则结构紧凑，但传动角变化更明显，铰接处受力增大。

　　外形边界上，模型整体呈长条卧式布局，长度方向由基座决定，圆盘高度构成上部主要轮廓，连杆在最高位置时会跨越基座上方空间，因此安装时不能只预留底座投影面积，还需考虑连杆摆动高度和圆盘回转半径。基座端部带有连接与限位结构，可固定在工作台、铝型材框架或设备底板上；滑块周围应保留维护间隙，避免铰接销、连杆端部与周边护罩发生干涉。回转中心与滑块导向中心线的相对高度需要保持稳定，若中心高偏差过大，连杆会产生附加扭转，运动过程中出现卡滞或异常磨损。

　　结构建模时，回转副、铰接副和移动副的配合关系是核心。圆盘中心孔、偏心销孔、连杆两端孔位以及滑块铰接孔应保持同轴或平行关系，孔距尺寸直接影响运动轨迹。导向部分宜采用平行面约束，滑块与导轨之间留出合理间隙，既保证滑动顺畅，又不能因间隙过大造成连杆姿态偏摆。长连杆在受压传递时存在屈曲风险，若实际设备负载较大，应提高杆身截面刚度或加宽两端铰接区域；圆盘则需保证偏心销处的局部强度，避免反复冲击导致孔位变形。

　　该模型的价值不只在于外观装配，更在于清晰呈现运动对流过程：圆周轨迹上的铰接点通过连杆分解为水平方向有效位移和垂直方向伴随位移，滑块只保留沿导向方向的运动，其余自由度被基座约束。设计人员可据此调整曲柄半径、连杆比例、滑块宽度和支架高度，验证死点通过、传动角变化、行程极限以及机构包络空间。对于三维建模从业者而言，装配时应保证各转动件之间不发生干涉，尤其关注连杆在圆盘旋转一周过程中与基座、滑块、支架的最小间隙；对于选型和机构开发人员，则可将其作为旋转—直动转换模块的基础方案，再结合电机、气缸、弹簧、限位开关或缓冲件扩展成完整执行设备。
