链传动链轮链条组合三维设计模型

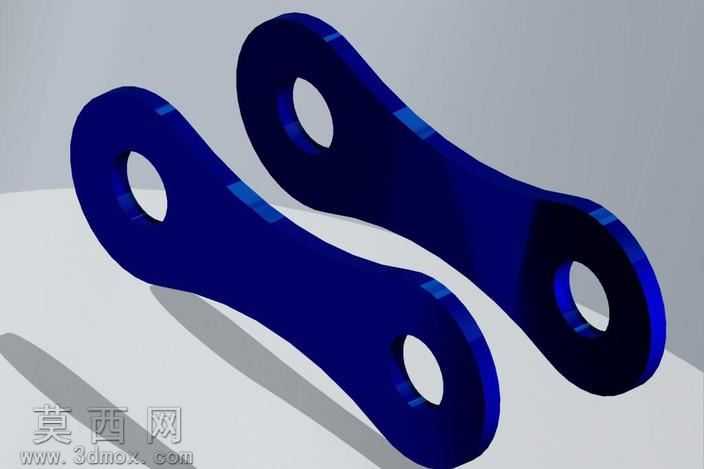

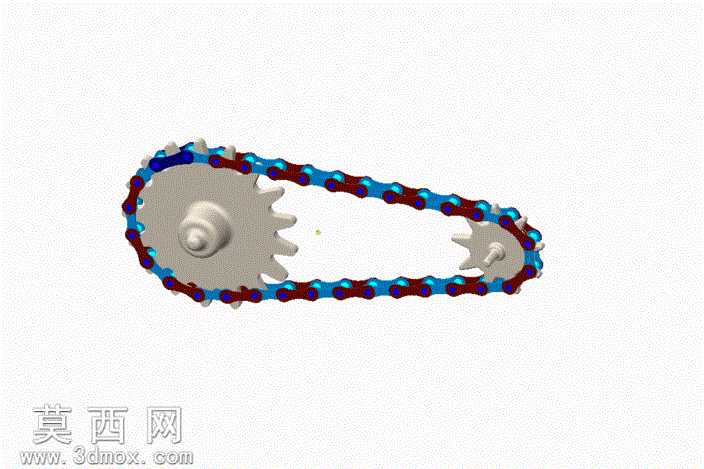

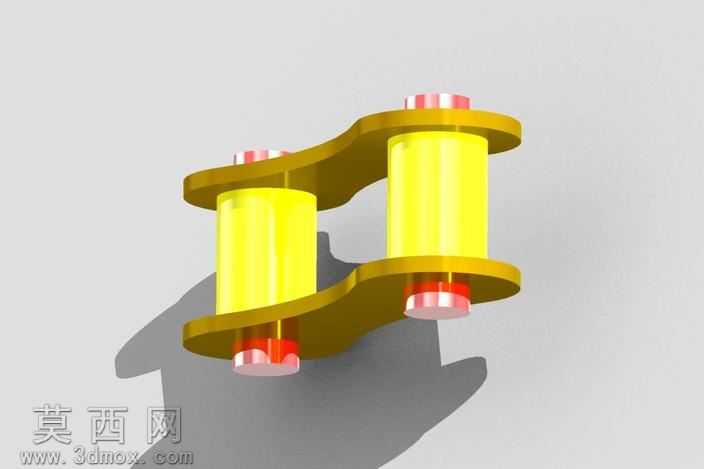

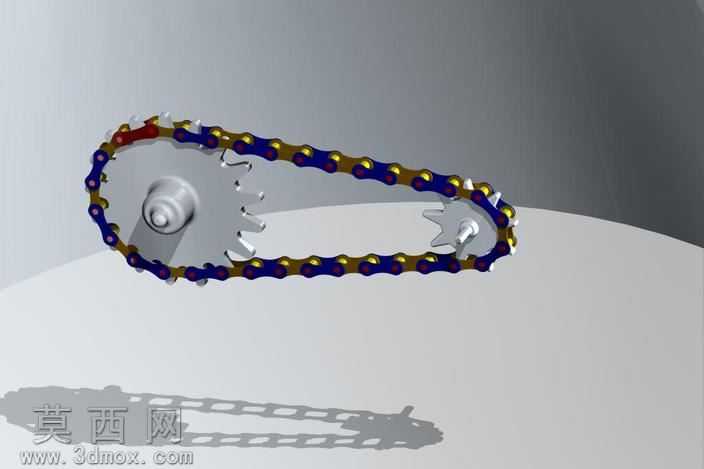

本模型为链传动系统核心组合件，包含主动链轮、从动链轮与闭合传动链条，完整还原了链传动机构的装配形态与啮合关系。建模过程中首先依据链传动设计规范确定链轮齿形参数，采用渐开线齿廓拟合链轮轮齿曲线，保证轮齿与链节的啮合精度，同时对链轮轮毂、轴孔、定位凸台等结构进行细节还原，还原了链轮的实际安装结构特征。链条部分逐节构建内链板、外链板、销轴、套筒、滚子的独立零件，按照链节装配关系完成整圈链条的阵列装配，精准还原了链条与两个链轮的啮合包裹形态，清晰呈现链节绕入、啮合、绕出链轮的完整运动路径。模型渲染阶段对金属部件赋予哑光钢材质感，对链节铰接部位做细微的材质区分，通过光影效果突出链轮轮齿的轮廓与链条的铰接结构，直观展现链传动无滑动、传动比准确的结构优势。设计过程中严格控制中心距参数，适配2米以内中心距的传动场景需求，整体结构完整无冗余特征，各零件装配关系清晰，可直接用于链传动机构的运动仿真演示、传动原理教学展示，也可作为通用机械传动系统设计的参考组件，帮助设计者快速理解链传动的啮合逻辑与结构组成，为相关传动设备的结构设计提供直观的三维参考依据。
