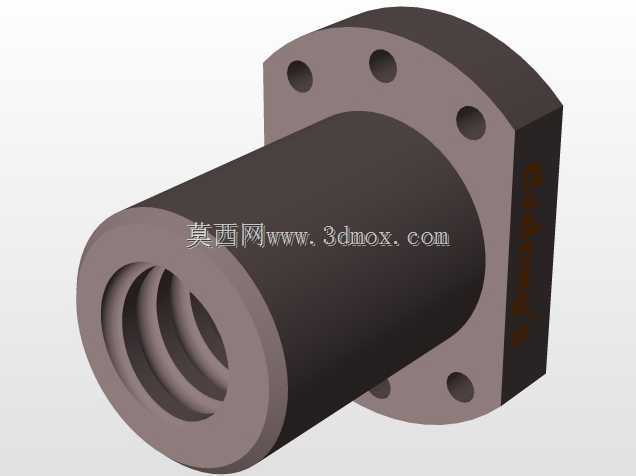

环形密封传感元件精密结构造型

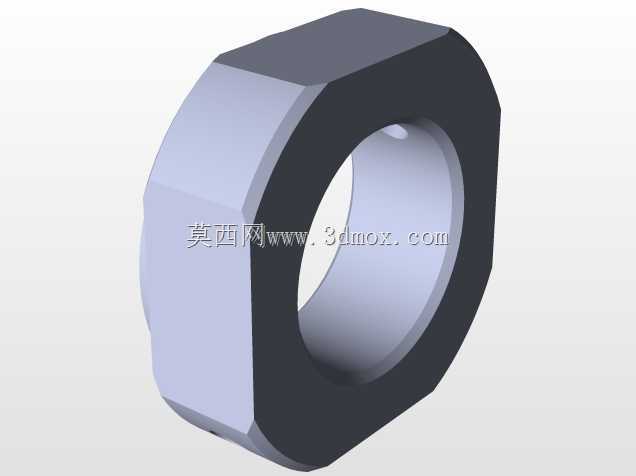

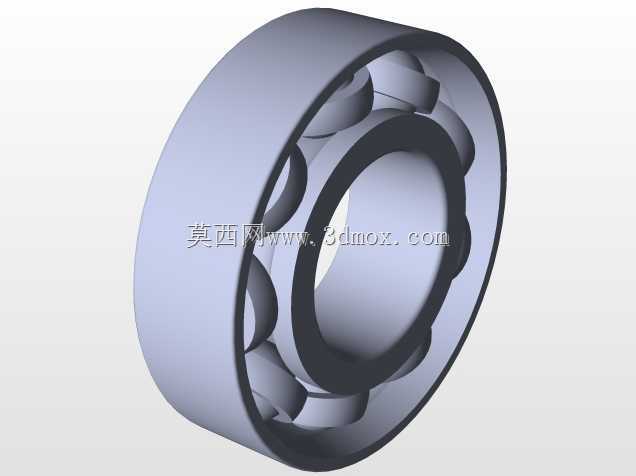

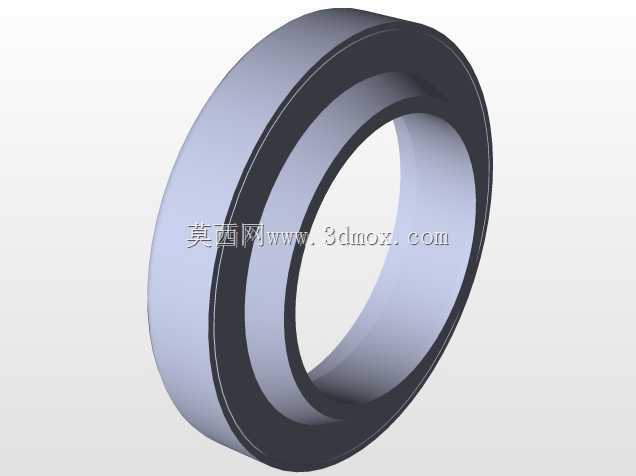

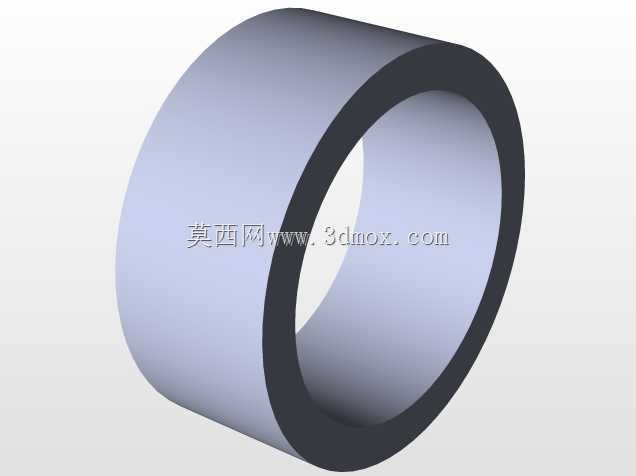

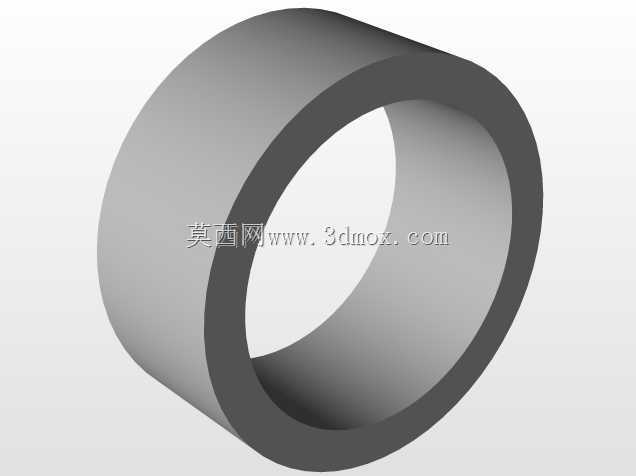

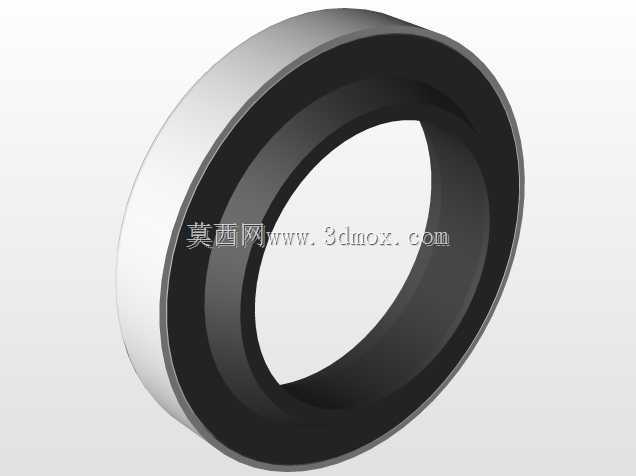

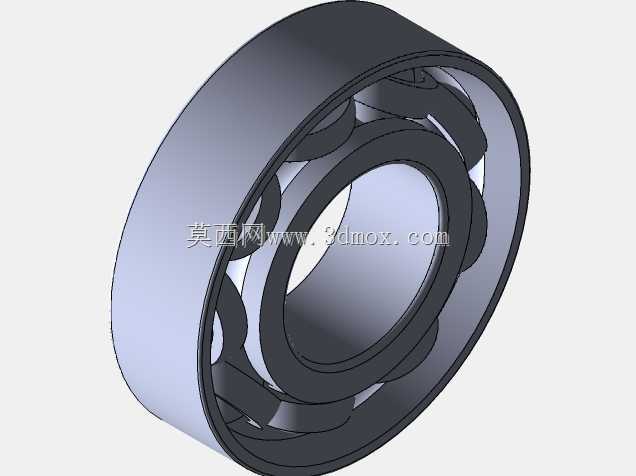

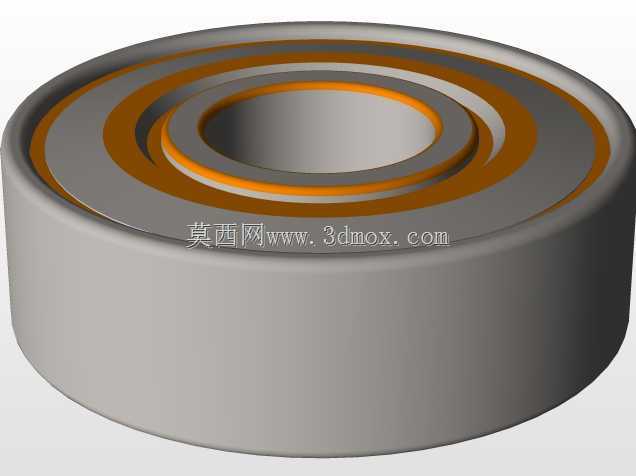

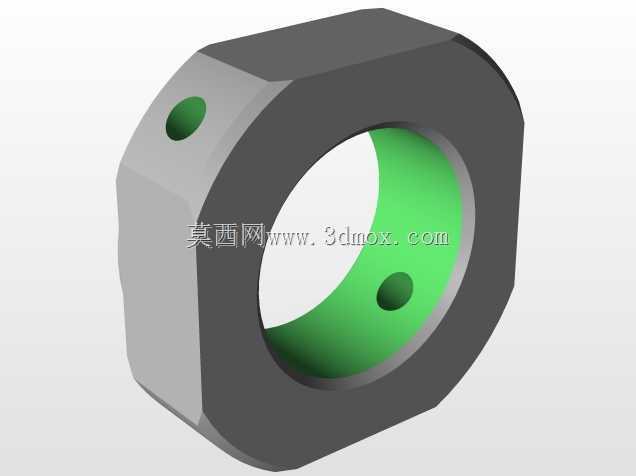

　　该环形回转类零件在成套机械装备中承担密封配合与传感安装载体的双重作用，常见于液压管路接口、旋转轴端工位、自动化检测工位以及仪器仪表配套组件中。零件整体呈同轴薄壁环形态，外圆面为光滑连续的圆柱配合面，可直接嵌入对应安装座孔内完成径向定位；内孔区域设置多级阶梯环槽，槽底与槽壁形成不同直径的配合边界，既可为弹性密封件提供嵌装空间，也可作为传感检测环的定位基准面。从现场装配逻辑来看，这类环形件的安装边界完全由同轴圆柱面约束，轴向依靠环体两端的平直端面与相邻压盖、支座端面贴合限位，不需要额外设计复杂的卡扣或螺栓连接结构，装配时沿轴向推入对应腔室即可完成初定位，后续通过压盖预紧力限制其轴向窜动。

　　在结构设计思路上，环体壁厚沿径向保持均匀过渡，避免局部壁厚突变带来的应力集中问题；外圆与内孔各阶梯面均保持严格的同轴度要求，端面与内孔轴线的垂直度也需控制在常规机械配合公差范围内，这样才能保证环体装入设备后，密封唇口或传感检测面与被测回转件之间的间隙均匀一致。环体一侧外露的浅色端面为安装贴合基准面，加工时需保证平面度，防止压装后出现局部间隙导致介质渗漏或检测信号偏移；内侧深色环槽区域根据功能不同分为密封嵌槽与信号避让槽，密封嵌槽的槽宽与槽深按照标准密封圈压缩量设计，保证弹性体装入后既有足够的预压缩量，又不会因过度挤压产生永久变形；信号避让槽则为传感元件的引线或感应端留出空间，避免环体与检测探头发生运动干涉。

　　实际工况中，该类零件常布置在有压力介质流通的腔室开口位置，配合旋转轴或固定堵头形成动密封或静密封结构，同时环体本身可集成位置感应、转速检测等传感功能，替代传统分散布置的密封座与传感器支架，减少装配零件数量。在三维建模过程中，优先以回转轴线为全局基准，先绘制半剖面轮廓草图，将外圆直径、内孔各阶梯直径、环体总宽度、各槽位的轴向位置与深度尺寸全部约束在草图中，通过回转命令生成基础实体，再对各槽口边缘添加细小倒角，去除锐边的同时方便密封件装配时顺利滑入槽位。建模时需特别注意各配合面的尺寸链校核：外圆与安装座孔采用过渡配合或小间隙配合，内孔工作段与配合轴件保留预设密封间隙，环体总宽度需小于腔室内部轴向空间，保证压盖锁紧后环体不会被双向夹死而丧失浮动补偿能力。

　　从使用维护角度看，该环形件属于易更换的功能配件，外圆面的光滑程度直接影响拆装便利性，建模时无需在外圆添加多余纹理或凸起结构；内孔槽位的圆角半径需与配套密封件的圆角相匹配，避免尖角切割密封材料。在整机布局阶段，设计人员可直接调用该环形件模型装入轴端装配体，验证其与周边轴肩、压盖、传感器探头的空间位置关系，检查在轴件正常窜动范围内是否存在摩擦碰撞，同时确认密封槽的压缩率处于合理区间，为后续工程图出图、公差标注以及机加工工艺制定提供准确的三维依据。
