多叶片径向离心式通风叶轮结构

　　该径向风扇叶轮属于离心式通风设备中的核心转子部件，主要用于需要沿轴向进风、沿径向甩出气流的小型通风、散热或气体输送场景。在设备内部，叶轮通常安装在驱动轴端部，随轴高速旋转；叶片对进入轮心区域的空气做功，使气体获得压力和速度，再沿叶片通道向外侧排出，从而形成稳定气流。这类结构常见于小型风机、设备冷却风道、实验装置、传感器配套气路以及紧凑空间内的空气循环单元。

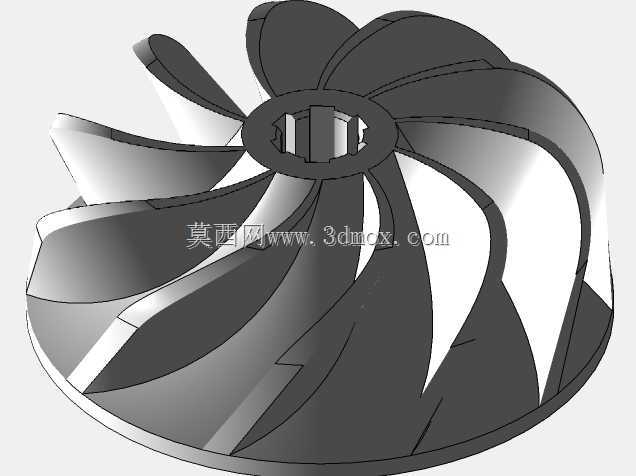

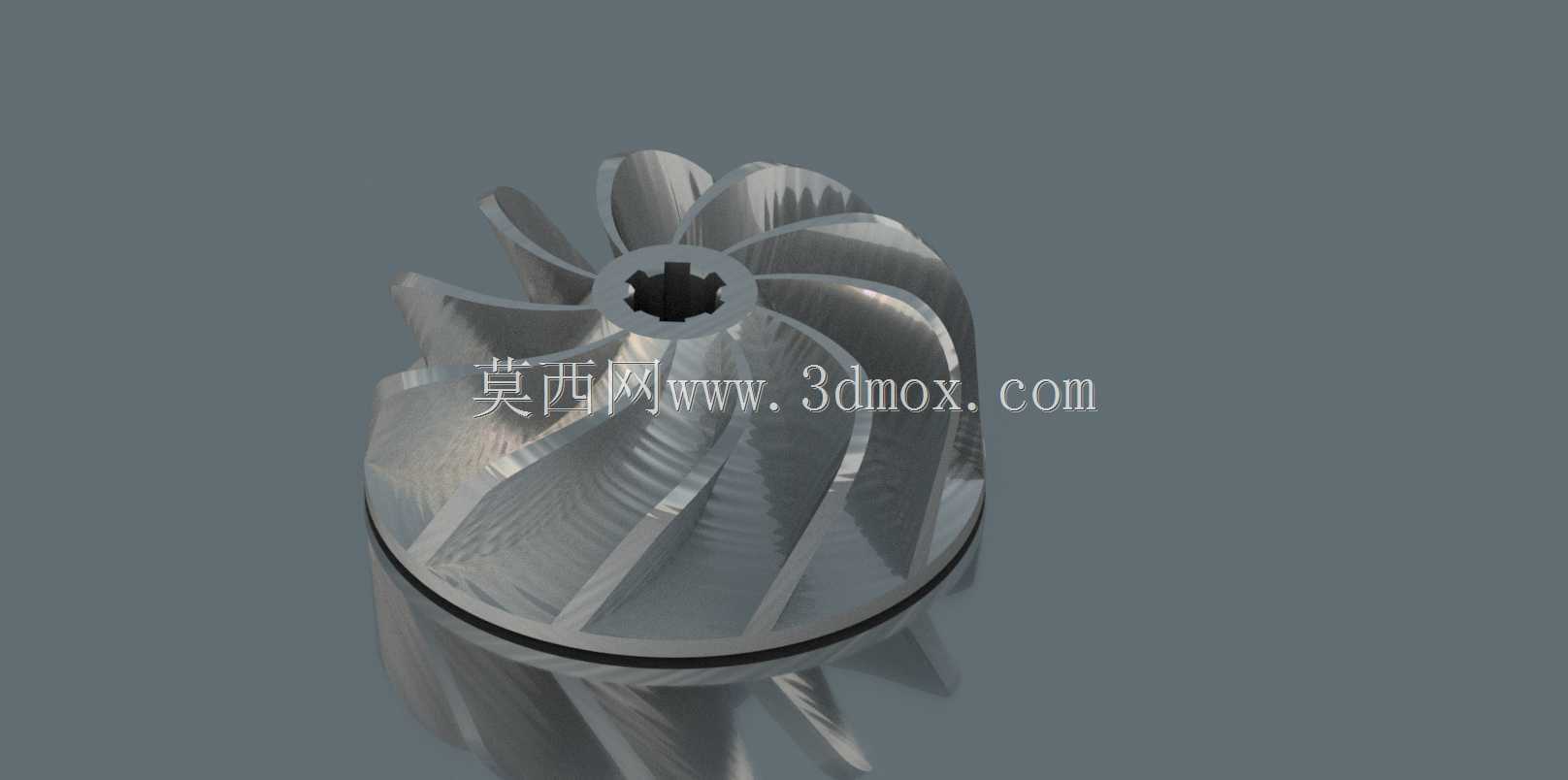

　　从结构上看，模型采用多叶片径向布置，叶片围绕中心轮毂均匀分布，整体形成类似闭式或半开式离心叶轮的形态。叶片具有明显的空间曲面和扭转关系，入口侧靠近轮毂，出口侧延伸至叶轮外缘，气流在叶片间由中心向周边流动。相比普通轴流扇叶，径向叶轮更强调离心增压作用，对外界风道阻力的适应能力更好，在需要克服一定管路压降、引导气流通过狭窄通道或散热片时更有优势。

　　中心部位设置了带异形孔的轮毂，用于与驱动轴进行周向固定。孔型并非简单圆孔，而是带有多个配合边的非圆轮廓，能够传递扭矩并减少叶轮与轴之间的相对转动。实际设计时，该位置需要结合电机轴径、键连接或抱紧结构进行校核；若用于高速工况，还应关注孔边应力集中、轮毂壁厚以及装配间隙。轮毂外圆与叶片根部平滑过渡，有利于降低旋转过程中的局部应力，也能改善入口气流的导向。

　　叶片数量较多，使叶轮在旋转时能够连续切向推动气体，出口气流脉动相对较小。叶片前缘和后缘的形态决定了进气冲击与排气效率：前缘应尽量顺应来流方向，后缘则影响气流离开叶轮时的速度方向。模型中叶片表面呈弯曲状，通道从中心向外逐渐扩展，这种处理有助于气体在离心力作用下加速，并在出口处获得较高压力能。对于三维建模而言，叶片曲面需要保证相邻叶片间距均匀、根部过渡连续，避免出现尖角或薄厚突变。

　　外形边界方面，叶轮整体呈短圆柱状转子，外径决定了风机壳体或风罩的最小容纳空间，轴向宽度则影响安装腔深度。选型时不能只关注叶轮直径，还要预留叶片外缘与蜗壳或护罩之间的安全间隙。间隙过小，高速旋转时容易因制造误差、轴跳动或热膨胀发生擦碰；间隙过大，则会造成气流回流，降低压升和效率。若配套蜗壳使用，叶轮出口宽度、蜗舌位置和排风口方向都需要与该径向出风特征匹配。

　　安装思路上，该叶轮适合水平或竖直轴装，但必须保证驱动轴与叶轮回转中心同轴。轴向定位可通过轴肩、挡圈、锁紧螺母或紧定螺钉实现；周向传动则依靠中心异形孔、键槽或摩擦连接。对于高转速应用，应进行动平衡校核，尤其叶片曲面较多、材料分布复杂时，微小的质量不均都可能引起振动。模型在结构表达上保留了叶片、轮毂和中心配合孔的完整关系，可用于检查装配干涉、评估风道布置以及开展后续工程细化。

　　在实际设备中，径向风扇并不单独完成全部通风功能，它需要与进风口、导流罩、蜗壳、滤网和散热对象共同构成气流路径。进气侧应保持足够开放面积，避免入口涡流造成噪声和效率下降；出气侧则需要让径向排出的气体顺利进入扩散通道。若直接裸露运行，护罩开孔既要满足通风量，也要满足安全防护要求。通过该三维结构，可以直观判断叶片高度、轮毂占比、外缘轮廓以及轴孔位置对整机布局的影响，为小型离心风机和通风散热部件的设计提供结构依据。
