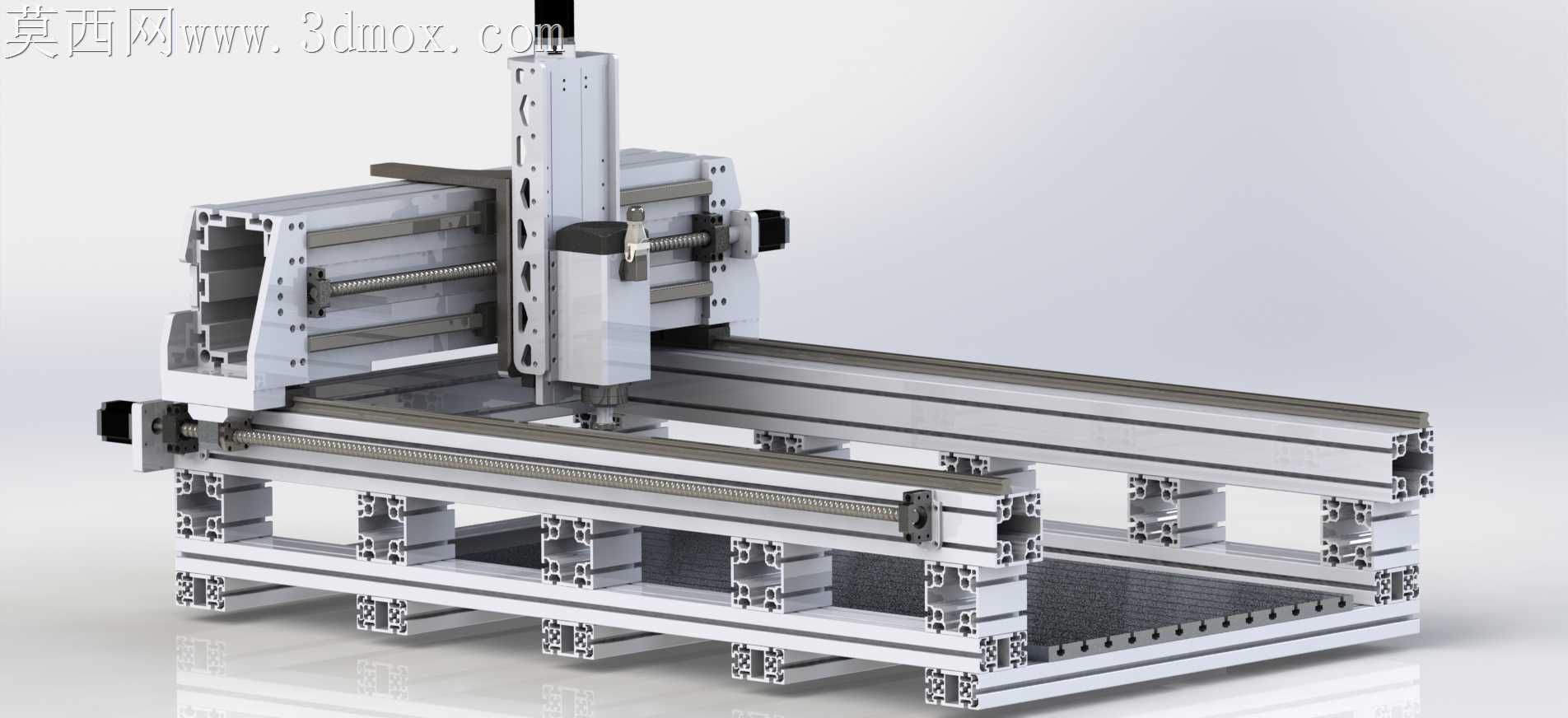

DIY铝型材框架数控龙门铣床结构设计

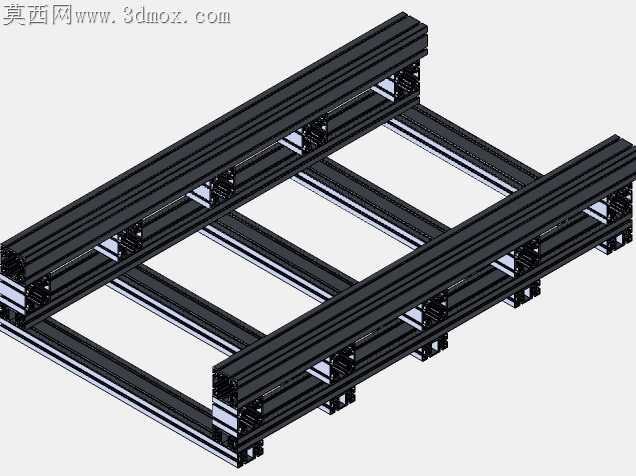

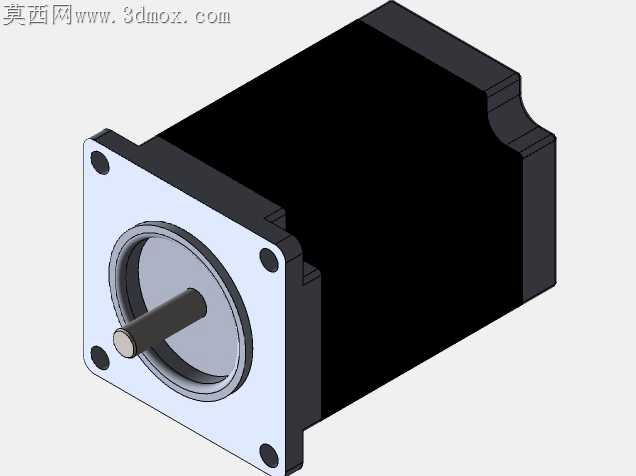

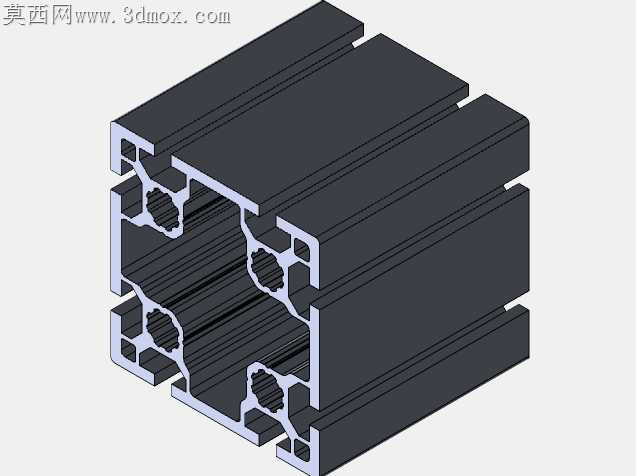

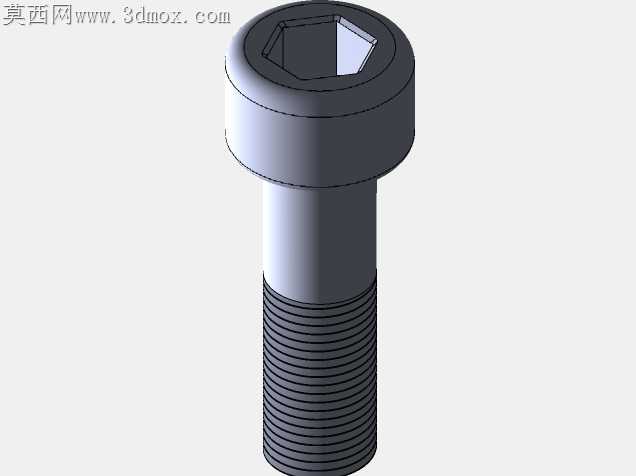

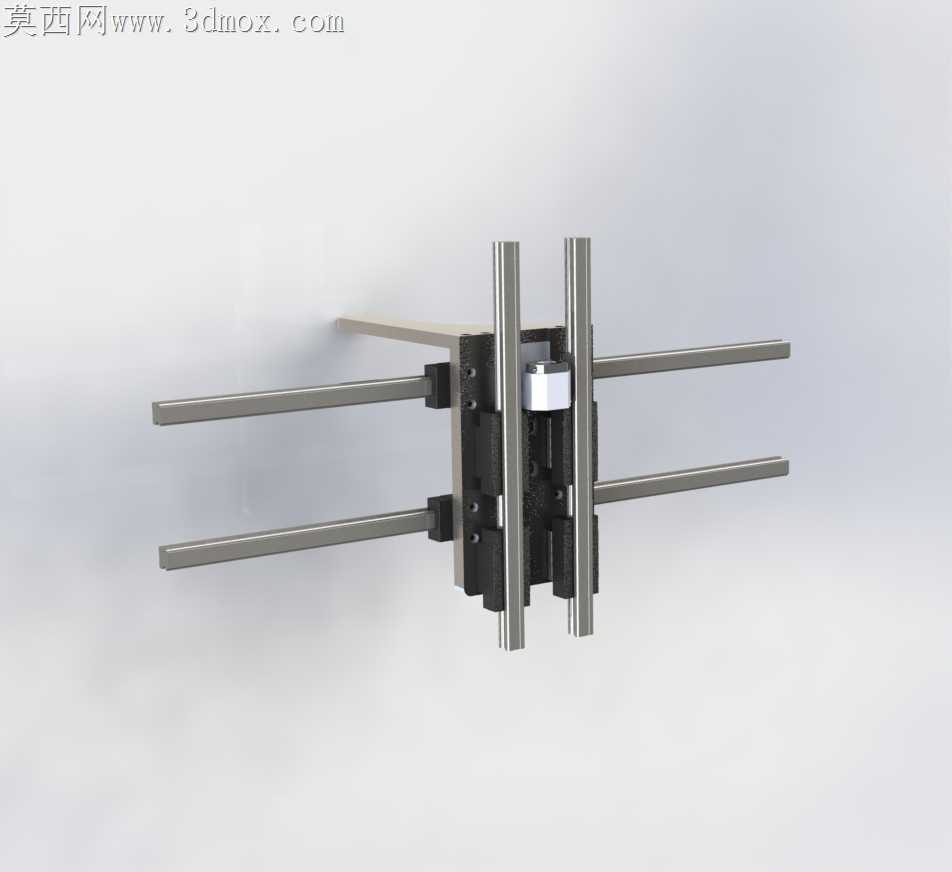

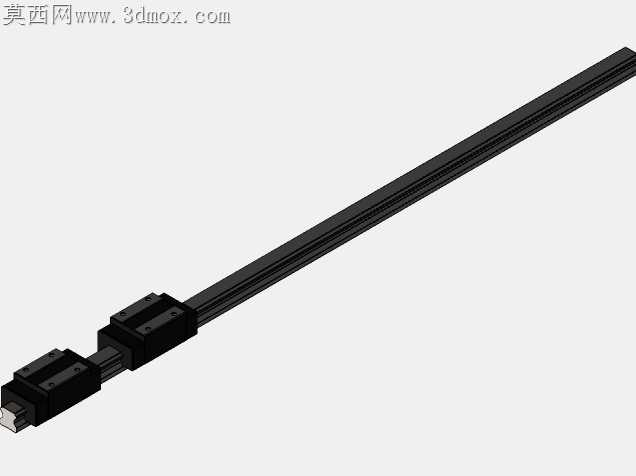

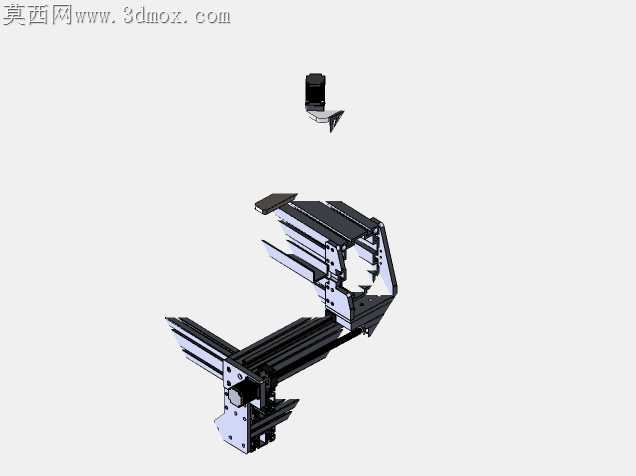

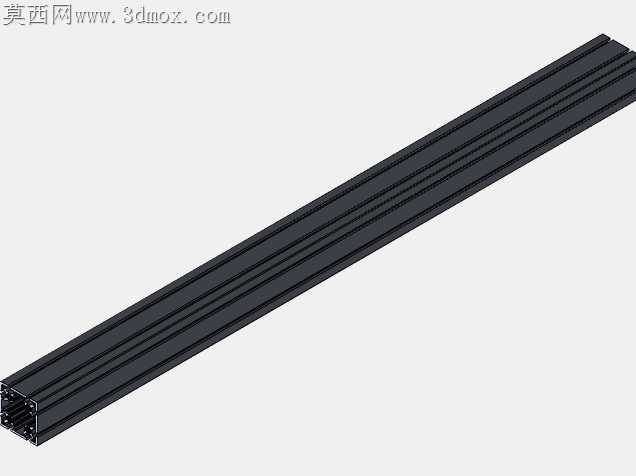

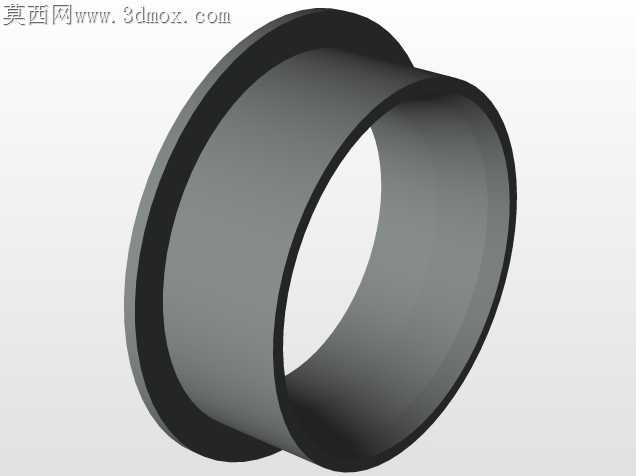

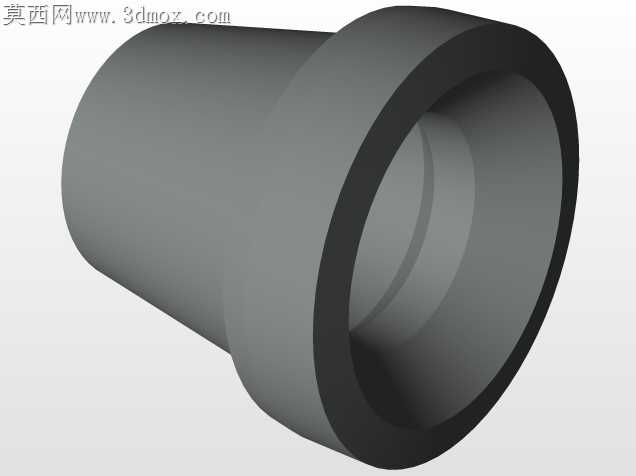

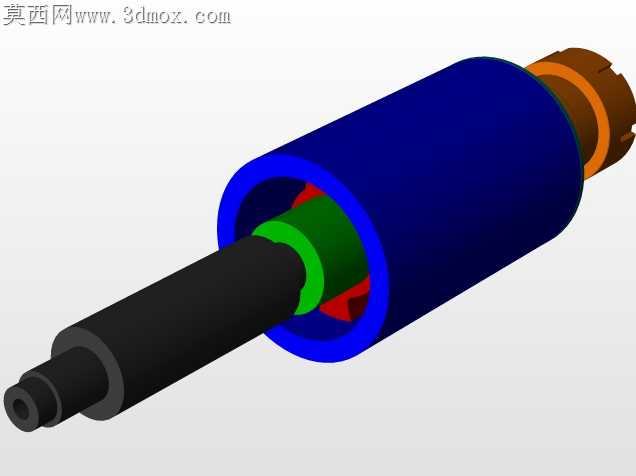

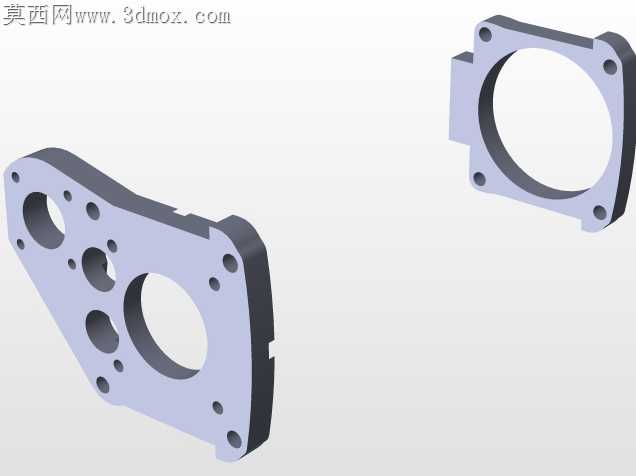

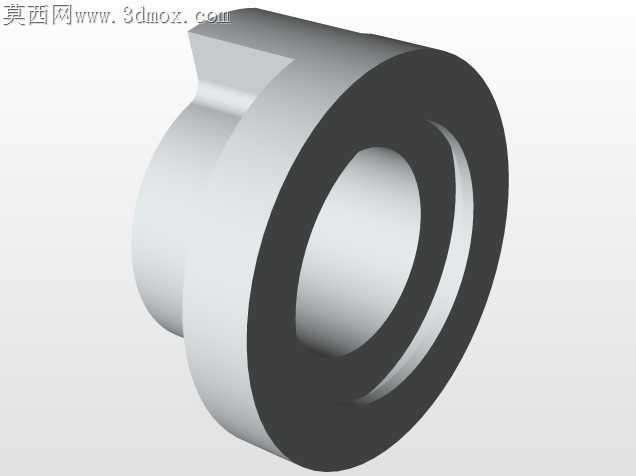

小型DIY数控设备最容易踩的坑，就是机架刚性不足导致加工时出现振纹，尤其是龙门跨距较大的铣床结构，单靠型材拼接很容易在Z轴下刀时出现横梁形变，直接影响铣削平面度。这款龙门结构在型材选型上做了针对性取舍，床身底座采用双层100x100毫米T型螺母铝型材叠合搭建，横向承重梁则搭配100x50毫米规格型材，既控制了整体机架重量，又通过型材槽口的内嵌连接块分散受力点，避免单颗螺栓锁附带来的应力集中。导轨安装面的处理是这类DIY设备最容易忽略的细节，Rollon与Rexroth25毫米线性导轨的安装基准面，没有直接依托铝型材的原始挤压面，而是在型材槽内预装了研磨级钢制镶条，抵消铝型材本身的挤压形变公差，保证两根平行导轨的直线度误差控制在每米0.02毫米以内，避免滑块运行时出现卡顿或预紧力不均的问题。传动端的搭配也藏着工程取舍，X轴双驱同步带轮的张紧结构做了偏心调节设计，不用额外拆解护板就能调整皮带张紧度，Y轴和Z轴则采用1605滚珠丝杠传动，丝杠支撑端选用成对角接触轴承，抵消铣削时的轴向切削反力，避免丝杠出现轴向窜动影响进给精度。龙门立柱和横梁的连接位置没有采用常见的角码搭接，而是用整块L型连接板嵌入型材槽内锁附，连接螺栓沿受力方向排布，把铣削时的垂直切削力直接传导到底座型材上，不会在连接位置出现应力集中导致的长期形变。走线槽直接集成在底座型材的侧边槽内，所有动力线和信号线分开排布，避免伺服电机运行时的电磁干扰影响编码器信号稳定性，拖链安装位置预留了足够的弯曲半径，不会在X轴全行程移动时出现线缆拉扯或弯折疲劳。Z轴滑枕的配重没有采用常见的气缸配重，而是靠伺服电机的抱闸配合丝杠自锁特性实现悬停，简化了整体结构的同时，也避免了气缸漏气导致的滑枕下坠风险，适合小型加工场景下的轻量铣削作业。
