户外便携折叠式炭烤炉钣金结构

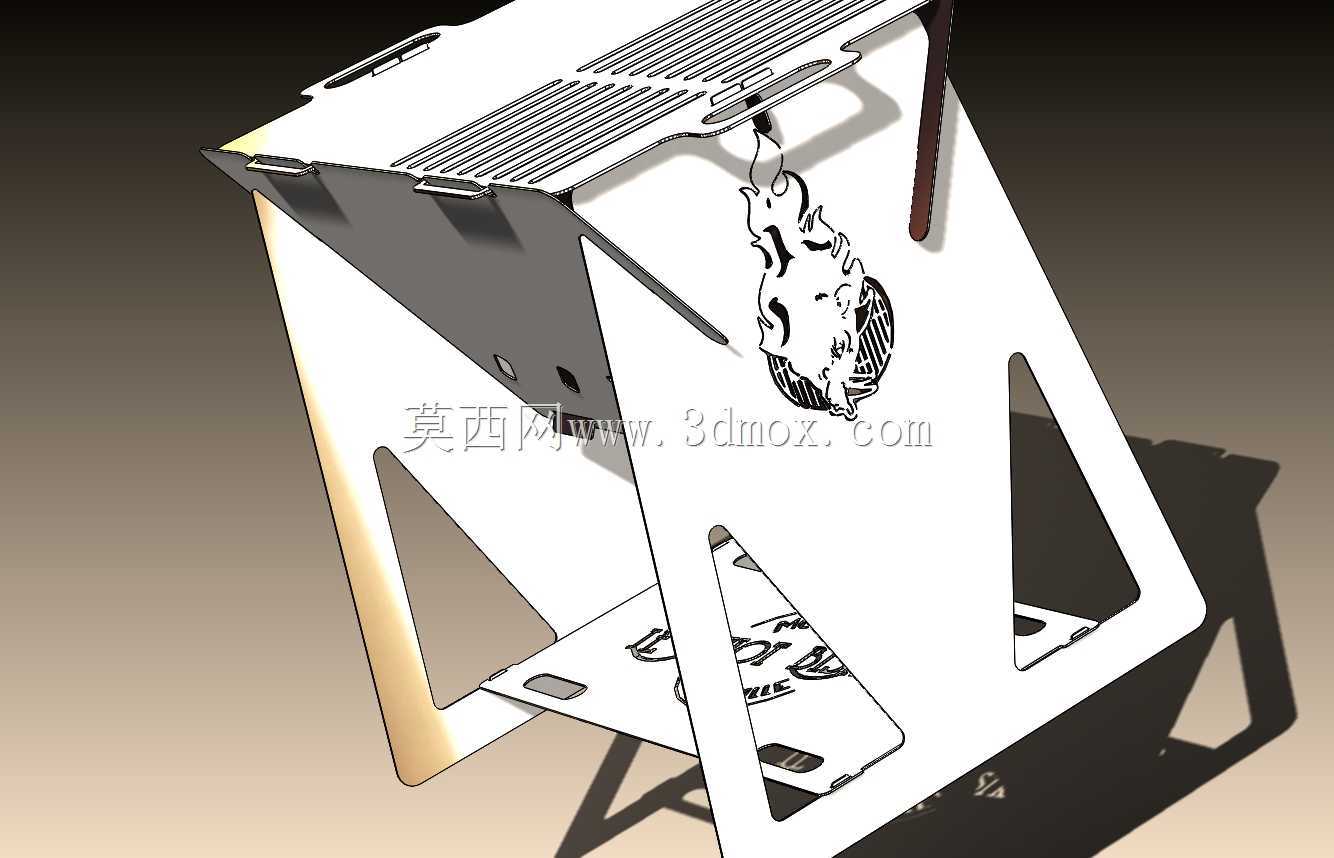

　　这套钣金展开式炭烤结构面向户外露营、自驾野餐、庭院聚餐和临时摆摊等使用场景，核心目标是在保证燃烧承载能力的前提下，把炉体拆成可平板堆叠的薄金属件，减少运输体积并降低现场装配难度。模型中可见侧板、承托面板、通风槽、折叠支撑腿和限位卡口等特征，整体不是依赖复杂焊接框架的固定式烤炉，而是通过板材折弯、插槽配合和卡扣定位形成稳定支撑。

　　从实际用途看，炉体上方带密集长条通风槽的面板承担炭床与烤网之间的热量分配作用。槽孔方向和间距兼顾进风、落灰与防漏炭：通风面积过小会造成木炭燃烧不充分，槽孔过宽又容易使碎炭直接掉落。面板边缘预留折边，用于提高薄板受压后的抗弯刚度，避免放置烤网、食材和木炭后出现明显下凹。侧板上的火焰图案属于外观切割特征，不承担主要受力，但在激光下料或等离子切割时可与结构孔一次成形，减少后续工序。

　　支撑部分采用斜向侧板与底部支架组合的方式，工作时形成上宽下稳的梯形受力姿态。侧板大面积镂空并非单纯装饰，其工程意义在于降低风阻、减轻重量，并减少薄板受热后的大面积热变形。镂空轮廓边缘需要保留足够的实体传力带，尤其是靠近上沿承载区和底部支撑区的位置，不能因为图案开孔而切断压应力路径。底部承片通过折边和插槽限制左右张开，支架腿展开后依靠机械干涉保持角度，使炉体在不平整地面上仍有一定适应能力。

　　设计思路上，这类产品更适合按钣金件思路处理：先确定烤网放置高度、木炭容纳空间和人体操作高度，再反推侧板展开轮廓。板材厚度通常围绕热变形、重量和成本平衡，太薄会在高温下翘曲，太厚则失去便携意义。折弯边应尽量沿主要受力方向布置，卡口位置要考虑装配公差，过紧会导致现场难以插拔，过松则会在搬运或翻动食材时产生晃动。通风槽端部宜设置小圆角或工艺止裂结构，降低热循环和振动下裂纹扩展的风险。

　　安装边界方面，折叠状态下各板件应能近似平面叠放，外轮廓不应有突出的焊瘤或不可收纳杆件；展开状态下，底部支脚需要形成大于燃料区投影的支撑范围，防止锅具或烤网偏载时倾翻。烤网上沿与炭床之间要保留可调整或固定的燃烧距离，侧板顶部承托边需限制烤网横向滑移。燃料投放区不应贴近外侧徒手可触碰的板面，必要时通过侧板倾角和镂空区降低外壳温度集中。对于结构建模人员，重点不在曲面造型，而在展开尺寸、折弯扣除、卡口间隙、热变形余量和装配顺序；把这些约束落实后，平板下料、折弯成形和现场快速组装才能形成一致的成品效果。
