龙纹镂空烧烤排烟筒创意钣金结构

　　该结构面向户外烧烤、庭院聚会、露营炊具和小型炭火炉具的排烟场景，核心作用是把炭盆燃烧产生的烟气向上引导排出，同时在烟囱外露段加入龙纹镂空造型，使原本功能单一的金属管件具备装饰性。实际布置时，烟囱下端与炉体出烟口对接，管身保持近似竖直，烟气依靠热压自然上升；镂空区域位于上部可见段，既形成龙形轮廓和鳞片层次，也能在不明显破坏抽气路径的前提下增加局部排气与视觉通透感。

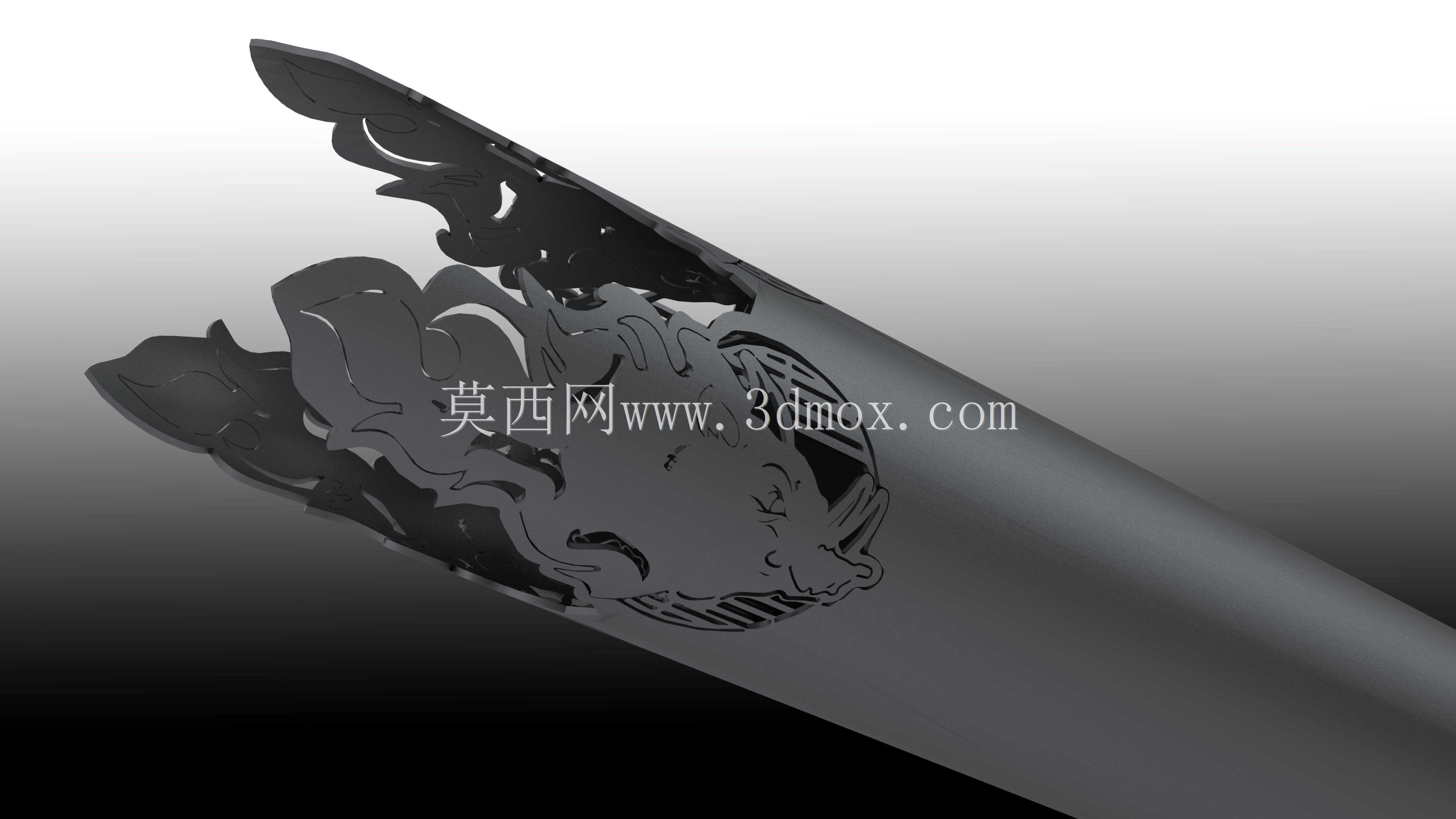

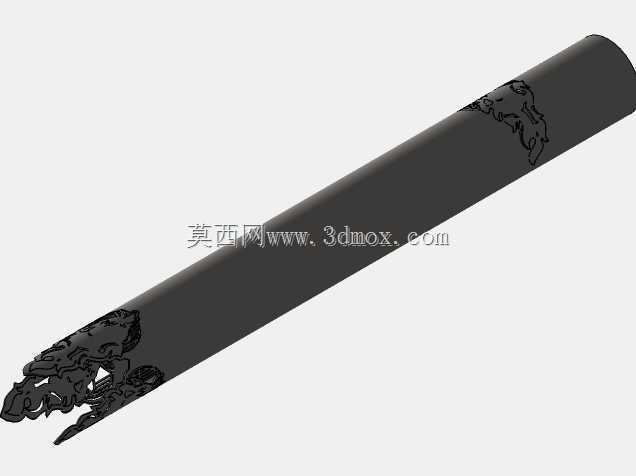

　　从结构思路看，设计没有采用普通圆管直上直下的处理方式，而是把管件表面作为图案载体。龙纹沿筒壁周向和轴向展开，头部、爪部、须部与云纹相互穿插，镂空边界保留连续筋带，避免大面积开孔后筒体失圆。建模时需要先确定直管直径、壁厚和有效排烟高度，再在圆柱面上建立展开曲线；图案切割线应避免锐角尖点集中在同一截面，防止折弯或卷圆后应力集中。对于薄板加工，龙纹细部不能脱离材料厚度和切割工艺能力，过窄的悬伸段在受热、运输和清洁过程中容易变形，因此细小轮廓处要适当加宽连接桥。

　　安装边界主要集中在下端配合段。烟囱插入炉体烟口时，应保证同轴度和搭接长度，配合间隙过大会造成烟气从接口处逸出，过紧则不利于拆装和热膨胀补偿。若采用插接结构，可在下端保留一段无镂空的完整圆柱面作为承插区；若采用法兰或抱箍固定，则需在筒壁外侧预留紧固空间，不能让装饰纹路干涉压紧面。筒体上部可根据使用环境设置防雨帽或排烟延长段，但附加件不能遮挡主要镂空图案，也不能把排气截面压缩到影响抽力的程度。

　　功能上，完整管壁承担主要导流作用，镂空图案承担辅助排气和装饰识别作用。烧烤工况下，炭火炉具会产生脉动热气流，筒壁温度变化明显，因此结构连续性比单纯图案复杂度更重要。龙纹周围的余料形成类似加强筋的网格，能够提高薄板抗凹陷能力；开孔分布应避开下端承插区和上端可能的帽盖连接区，使受力、密封和装饰各占独立区段。运输时，烟囱属于细长件，堆叠受压容易在镂空处产生局部弯折，包装支撑点宜放在未开孔的环形实壁段。

　　三维建模过程中，圆柱面展开、图案投影和切割特征需要保持可编辑性。先以中心线控制烟囱高度和安装方向，再用基准面限定下端配合长度、镂空起始高度和图案结束位置；龙纹曲线投影到筒壁后，应检查相邻开孔之间的最小带宽、端部圆角和切口闭合情况。卷圆成型类零件还要关注展开尺寸，图案在平面下料与卷成圆筒后的视觉比例会发生变化，尤其是靠近轮廓边缘的龙须、龙爪和云纹，不能只按平面效果判断。若采用管材直接激光切割，则需校核割缝在回转面上的干涉角度，保证细部能够一次成形。

　　在庭院烧烤摊点、民俗餐饮装置和主题露营设备中，这类烟囱不仅是排烟通道，也是炉具外观的视觉焦点。工程处理时要平衡抽排烟效率、结构刚度、热变形和装饰效果：下部保证连接可靠，中部保持烟气通道顺畅，上部通过镂空龙纹形成辨识度；所有开孔边缘做圆角过渡，装配后筒体不得与易燃物、帐篷布料或操作台边缘直接接触。这样的结构既能满足炭火炉具的实际排烟需求，也让金属烟囱在使用场景中呈现更完整的主题化外观。
