户外露营折叠焚火台金属支架结构

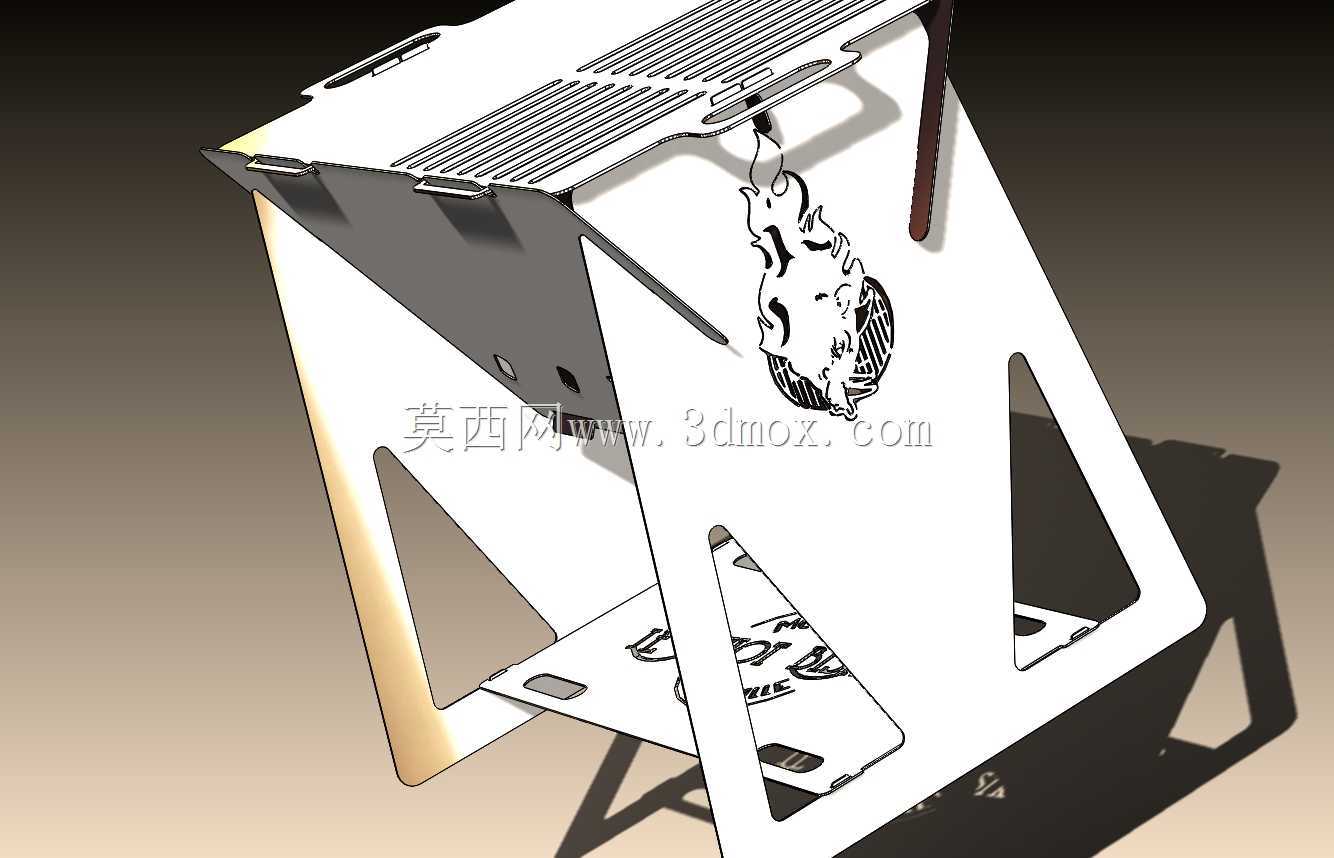

　　这套钣金结构围绕户外露营中的篝火承载与火焰防护需求展开，主体采用薄板折弯、开槽互锁和镂空减重的方式组合，形成可快速装配的折叠焚火台支架。实际使用时，上部承托面用于放置木柴或配合炭火盆，侧板围合出燃烧区域，既能限制炭火外溢，也能让空气从下部和侧向开孔进入，改善燃烧时的通风条件。底部支架通过斜向支撑把载荷传递到地面，适合在营地砂石地、泥地或硬化地面上临时布置。

　　结构设计的重点不在于复杂传动，而在于薄板件的刚度利用。单片金属板自身抗弯能力有限，因此模型中大量使用翻边、折弯、三角开口和互相插接的槽口，使平板在装配后形成空间受力框架。侧板上的大面积异形开孔一方面降低整体重量，便于背包或车载携带；另一方面减少热辐射对板件的连续作用，并形成视觉上的火焰主题。顶部密集长条槽承担通风和漏灰功能，燃烧后的灰烬可沿槽缝下落，避免在承托面上堆积影响进气。

　　从装配关系看，各板件通过预设卡槽相互限位，减少了对额外紧固件的依赖。现场搭建时，先将两侧支撑板展开，再把承托面板沿槽口推入，侧板底部的折边与支撑件形成接触约束，受竖向压力后卡槽越压越稳。拆卸时反向抽出即可，板件可叠放收纳，占用空间接近多层薄板厚度。这种思路很适合户外用品开发：零件数量少、展开后轮廓规则、加工路径简单，适合激光切割或数控冲裁后折弯成型。

　　外形边界约为850mm、470mm、高度方向按两层板厚及折弯装配关系控制，属于中小型营地焚火架尺度。该尺寸能够容纳常见短木柴，同时不会因台面过宽导致支架稳定性下降。安装时需要保证四个支撑落点基本共面，地面松软时可在支脚下垫石块或金属片，防止受热后下沉。侧板与承托面之间应保留装配间隙，热膨胀后不会出现卡滞；板边开槽端部建议设置小圆角，以降低热循环和搬运振动带来的应力集中。

　　在功能细节上，模型把装饰图案与结构件合并处理，火焰纹样并非后期贴附，而是直接在侧板上切割成型，这样不会增加连接件，也避免高温环境下胶接或涂装脱落。侧板下部的三角开孔兼顾减重、拿取和观察作用，搬运时可作为手部通过位；燃烧过程中也能从侧面观察炭火状态。顶部边缘的折弯槽口可用于辅助定位烤网、烤串支架或小型锅架，使焚火台不仅承担篝火功能，也可扩展为简易烹饪热源。

　　面向结构建模时，应优先按钣金件思路建立展开—折弯关系，而不是把每个零件建成无厚度实体。板材厚度、折弯半径、卡槽宽度和装配间隙需要统一校核：卡槽过紧会导致现场装配困难，过松则会在燃烧受风或放置锅具时产生晃动。承托面密集槽孔之间要保留足够筋宽，防止木柴重压后局部变形；侧板外轮廓的异形缺口不能破坏主传力路径，尤其靠近底部支撑和顶部插接的位置，应保留连续材料带。

　　应用场景上，这类结构适合露营装备、庭院烧烤、户外聚会和应急取暖等临时用火场合。它区别于固定式炉具，强调轻量、可收纳和少工具装配；工程化落地时还需结合材料耐热性能选择耐候钢板、不锈钢或表面处理钢板，并对裸露板边做去毛刺处理。整体模型把燃烧承载、通风漏灰、折叠收纳和外观识别整合在同一组钣金件中，结构逻辑清晰，适合作为户外炉具、薄板支架和插接式装备设计的参考案例。
