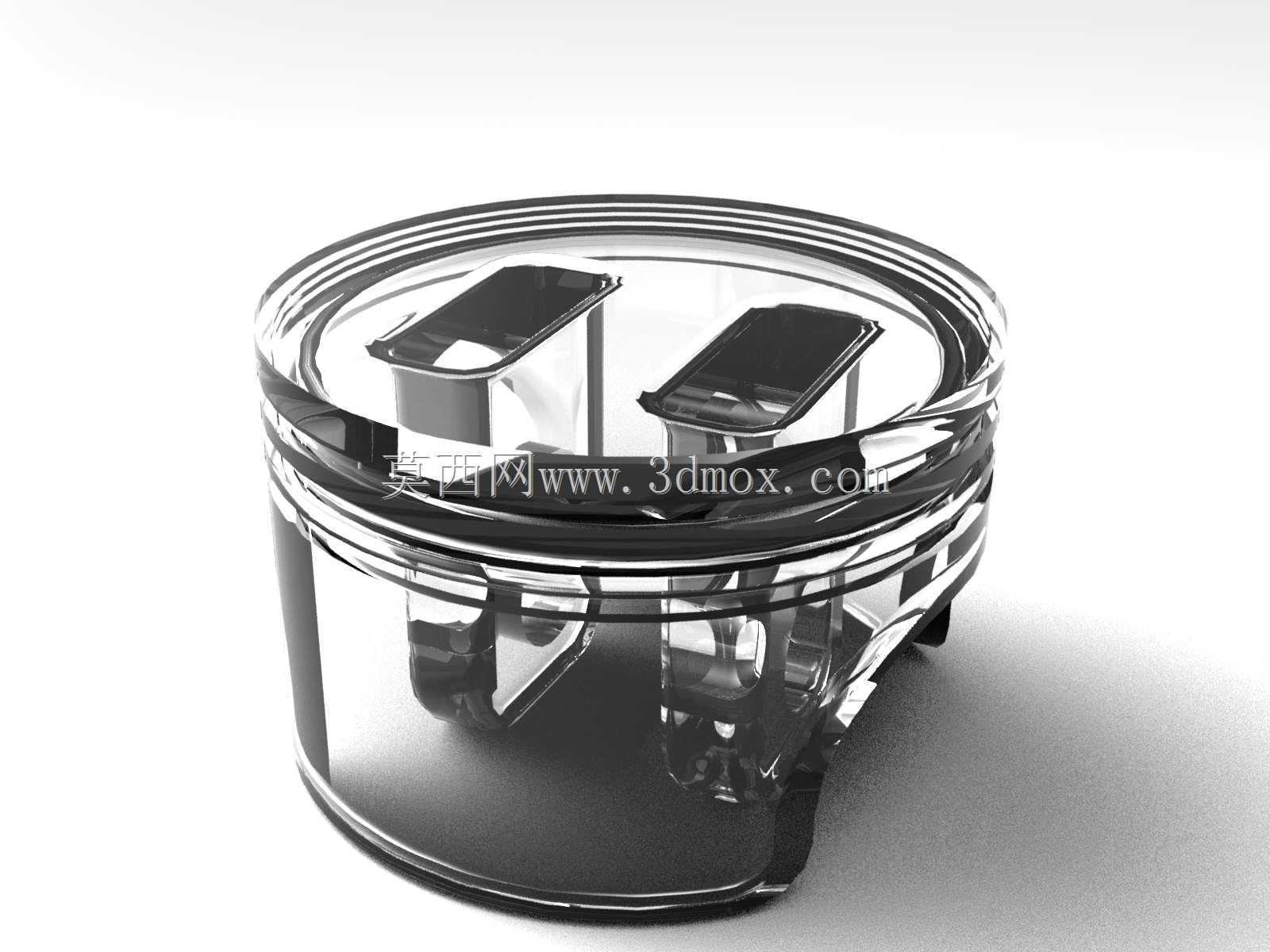

内燃机活塞头精密结构三维造型设计

　　活塞头是往复式内燃机里直接承接燃气爆发压力的核心运动构件，整套三维造型在搭建时没有把它当成孤立的实心圆柱处理，而是顺着整机热力循环、连杆传力、缸套配合的实际工况逐层拆解结构。从整机布置边界来看，活塞头落座在气缸套内部，顶面构成燃烧室的下边界，外径与缸套内壁之间保留微米级配缸间隙，裙部沿缸壁做高速往复直线运动，下端通过活塞销穿过两侧销座孔与连杆小头铰接，把燃烧做功产生的轴向推力传递给连杆，再经曲轴转化为旋转扭矩输出。

　　造型的顶部采用平整承压端面，没有额外铸造气门避让坑，适配平顶燃烧室的小型动力单元，顶面直接接触高温高压燃气，工作中持续承受交变热负荷与冲击压力，建模时顶面与侧壁过渡处做了连续圆角衔接，避免尖角位置在热循环中产生应力集中。头部外圆沿轴向加工出多道环形槽，对应活塞环的安装位置：靠上的环槽安放气环，负责密封燃烧室，阻止高温燃气窜入曲轴箱；靠下的环槽安放油环，缸壁飞溅润滑的多余机油被油环刮下，通过环槽底部的回油孔流回油底壳，环槽的槽宽、槽深与侧壁平行度都在三维结构里按装配关系预留，保证活塞环装入后可以随缸壁状态小幅径向张合，不会出现卡滞或窜油。

　　活塞下部的裙部是导向承载的关键区域，造型没有做成整圈封闭圆筒，而是在销座两侧做了对称的弧形缺口，也就是常见的拖鞋式裙部结构。这种设计首先是为了减重：活塞在气缸内每秒往复数十次，轻量化可以显著降低往复惯性力，减小曲轴、连杆轴瓦的冲击载荷；其次裙部工作时受热膨胀量大于缸套，两侧削除多余金属后，活塞销轴线方向的热变形余量被释放，工作温度升高后裙部外圆可以均匀贴靠缸壁，不会出现局部拉伤、抱缸故障。裙部的外圆型线在实际加工中通常会做成微椭圆桶形，冷态下中间部位略向外鼓，热态膨胀后形成理想的圆柱配合面，三维造型中保留了裙部完整的导向弧面，装配后这部分曲面全程和缸套内壁贴合，承担活塞摆动时的侧向支承力。

　　销座区域是整个构件传力的核心，活塞销横穿两侧销座的同轴孔，连杆小头嵌在两个销座之间的中空腔体内。建模时销座与裙部内壁、头部底板之间做了厚实的加强过渡，燃气压力从顶面往下传递时，载荷顺着头部内侧的加强筋汇聚到销座孔，再均匀传给活塞销，避免薄壁位置出现疲劳开裂。销座孔的两端做了限位结构，可以搭配卡圈限制活塞销的轴向窜动，防止销子端面刮蹭缸套内壁；销孔中心与活塞轴线的垂直度、两侧销孔的同轴度都是装配的关键尺寸，三维结构中孔位完全对齐，保证连杆摆动时不会出现别劲、偏磨。

　　从安装边界核对，活塞总高度需要满足在上止点时顶面不碰撞气缸盖、气门，下止点时裙部下端不脱出缸套、不碰曲轴平衡块；活塞销孔的中心高度决定了连杆的运动行程与压缩比，外径尺寸严格匹配缸径规格，环槽位置不能超出缸套有效工作段。整套造型完整还原了环槽、承压顶面、销座铰接腔、轻量化裙部缺口所有功能结构，既可以用于内燃机原理教学的结构拆解演示，也能作为小型动力设备活塞改型设计、热力工况仿真、装配干涉校验的基础三维参照，帮助设计人员快速核对活塞与连杆、缸套、活塞环的配合关系，提前排查运动间隙、热膨胀、传力路径上的结构隐患。
