通风式空气控制器防护格栅外壳

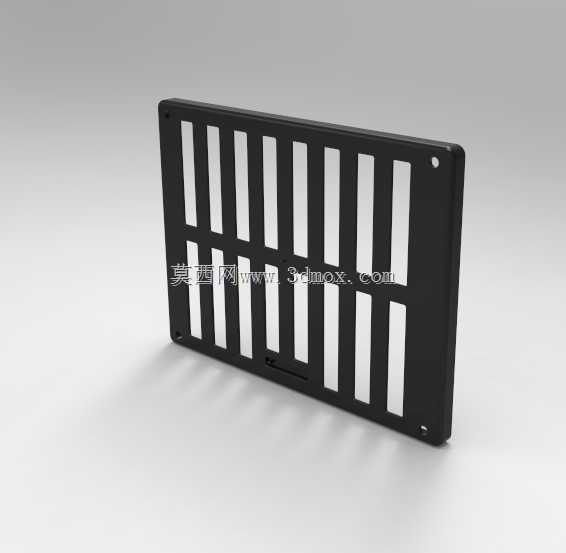

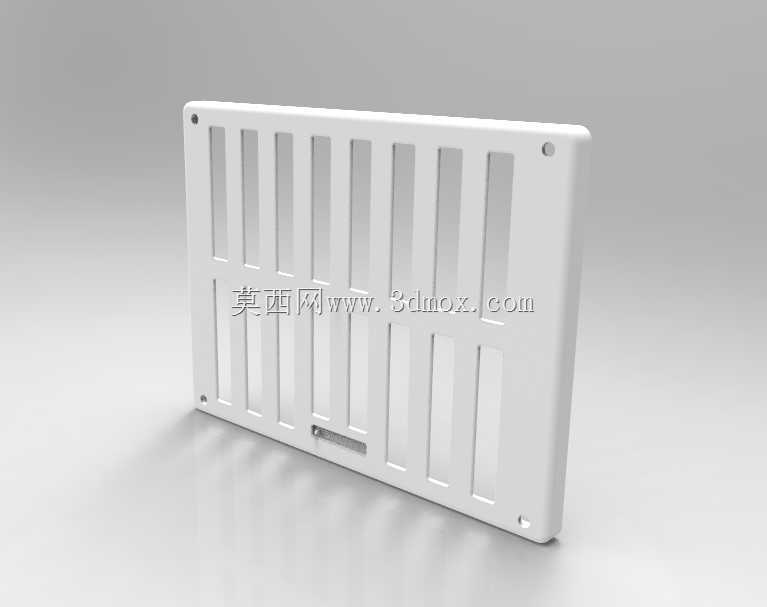

　　该结构件面向空气控制类传感与调节装置的外露安装场景，主体为一块矩形防护面板，整体采用薄壳式成型思路，四角设置沉孔安装位，面板正面排布两组长条贯通槽，槽孔沿竖向均匀分布，形成连续的空气流通通道。在实际设备布置中，这类外壳常安装在风道侧壁、控制柜内侧或环境监测终端的进气侧，背后对应空气检测元件、流量调节组件或小型风路模块，格栅既保证气流能够顺畅穿过，又能阻挡手指、较大杂物直接接触内部元件，兼顾通风效率与基础防护。

　　从结构设计角度看，面板外缘做了轻微翻边和圆角过渡，不是单纯的平板开孔件。翻边能够提高薄板在长边方向的抗弯刚度，减少大面积面板在紧固后出现的翘曲；四角圆角可降低应力集中，也避免安装维护时锐边划伤。安装孔位于四角靠近边缘的位置，孔位沉入面板表面，紧固件装配后不会突出正面，有利于设备外表面保持平整，也便于后续清洁。面板下部预留了小型标识或接口区域，可用于铭牌贴合、状态指示窗口或小规格接线端的定位。

　　通风槽的布置并非随意开槽。上下两排槽孔在竖向保持一致间距，横向覆盖面板的主要迎风区域，使进入壳体的气流分布更均匀，避免局部遮挡造成检测偏差。槽孔宽度控制在防护与通气之间的平衡范围内：过宽会降低防护能力，过窄则容易在粉尘环境中堵塞，并增加风阻。槽孔之间保留等宽筋条，筋条方向与面板长边形成稳定的承载骨架，使面板在受到轻微按压时不易产生明显变形。外壳整体轮廓简洁，背面可与密封垫、安装框或内部支架配合，形成半开放式防护腔。

　　在尺寸边界上，建模时需要重点控制面板外形、厚度、翻边高度、孔距以及槽孔净宽之间的关系。四角安装孔决定了与设备基座或风道壁面的配合位置，孔边到外缘需保留足够的承压宽度，防止拧紧时板面局部变形。长条槽的端部应设置圆角，避免板材在开孔末端产生裂纹风险，也有利于成型或加工时走刀顺畅。若用于批量生产，该件可采用钣金折弯、冲压开孔或塑料注塑成型；不同工艺下，翻边圆角、拔模斜度、孔边距离和加强方式需要相应调整。

　　装配关系方面，该外壳通常作为最外层防护件使用，背后需留出传感器或风阀组件的安装空间。面板与内部模块之间不宜完全贴死，应保留一定气流缓冲层，使通过格栅的空气能够覆盖检测区域。若工作环境存在粉尘、纤维或蚊虫，可在格栅内侧增加滤网槽位，滤网依靠周边压条或卡扣固定，维护时从设备检修侧取出清理。对于需要较高防护等级的场合，还可在面板背面增加密封泡棉，使气流仅经过指定过滤区域，而不从安装缝隙旁路进入。

　　该模型的价值在于把通风、防护、安装和外观维护集中在一个平板壳体上。结构没有复杂运动机构，但对孔位一致性、筋条刚度、气流通道面积和安装边界要求较高。设计评审时应核对格栅开孔率与内部元件所需风量的匹配，检查四角紧固后面板是否平整，确认槽孔边缘与内部带电件或运动件之间保持安全距离。对于三维建模人员，建模过程中应保留安装孔、通风格栅、翻边、圆角和下部标识区等关键特征，便于后续根据工艺条件展开钣金件、设计模具或生成加工图纸。
