插装式感应灯座传感组件结构设计

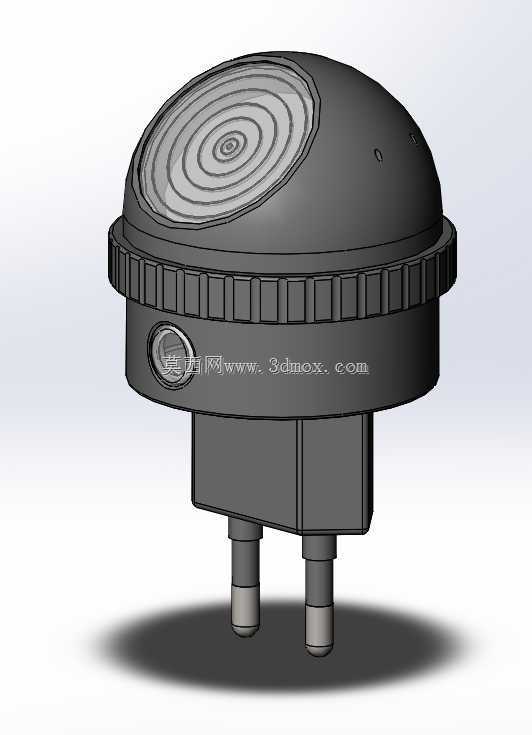

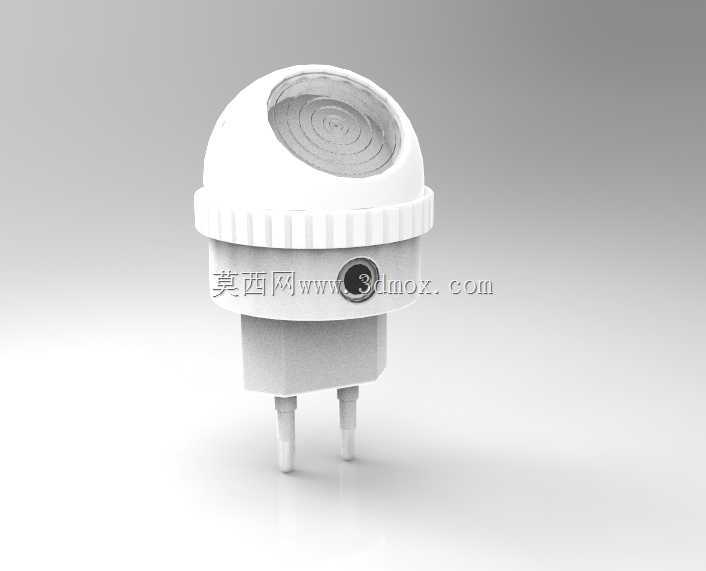

　　这套结构围绕小型照明控制场景展开，主体是带感应窗口的插装式灯座传感组件，常见于走廊夜灯、柜体辅助照明、小功率自动灯具以及教学实验装置中。实际使用时，上部半球形罩体承担光线或人体感应信号的采集与扩散，中部壳体容纳电路板、感应元件和接线空间，下部双插脚直接插入配套插座或灯座接口，省去额外布线固定环节，适合快速装配和小项目验证。

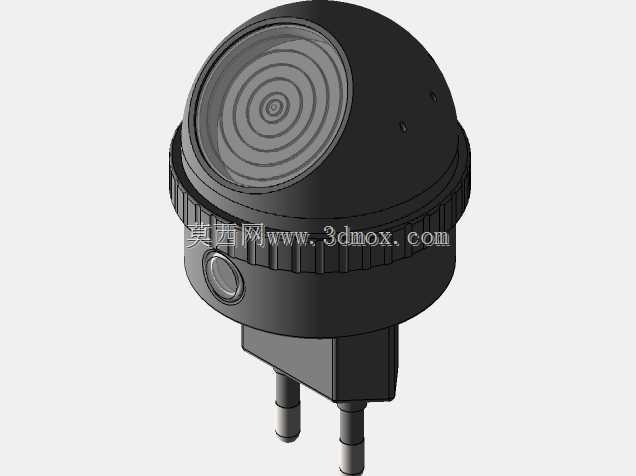

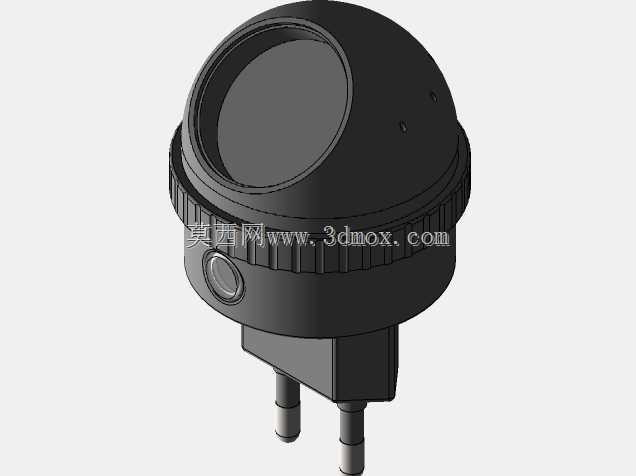

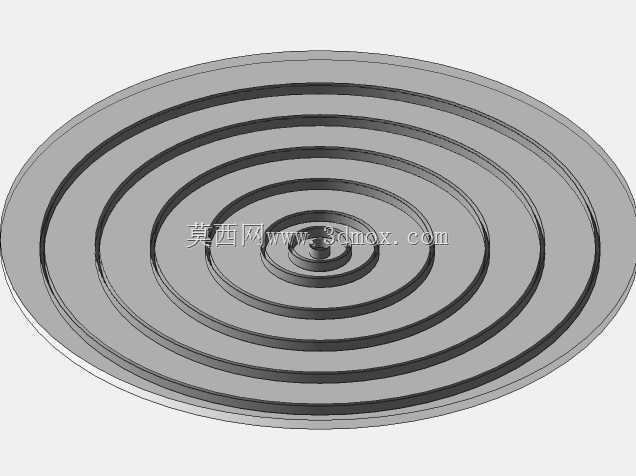

　　从结构拆分来看，顶部采用半球形透明或半透明窗口，窗口内侧预留同心圆纹理区域，既可以保护内部感应探头，也能对入射信号进行均匀扩散。窗口下方设置一圈滚花式环形边，外观上形成握持和旋拧区域，结构上则增加壳体与罩盖之间的配合面积，便于超声焊接、卡扣装配或胶粘固定。中部圆筒段是整个组件的承载主体，壁厚按照小型注塑件常规取值，外侧保留局部平面和小孔位，可用于指示灯透出、灵敏度调节孔或装配定位。

　　下部连接段没有采用复杂法兰，而是通过缩颈结构过渡到矩形插脚座，两根平行金属插脚从底部伸出。这样的边界设计使产品能够直接沿竖直方向插入标准接口，插装后主要承受轴向插拔力，侧向受力较小。建模时需要重点控制插脚中心距、伸出长度、插脚根部圆角以及插脚座与圆筒段的过渡圆角。根部若缺少圆角，反复插拔后容易在塑料座上产生应力发白；插脚中心距偏差过大，则会出现插入困难或接触松动。

　　外形尺寸方面，整体高度明显大于直径，上部半球直径与中部筒身接近，形成较饱满的感应端；下部插脚座宽度收窄，便于避让插座周边结构。安装边界主要集中在底部：双插脚占用矩形插装区域，周围需要预留手指插拔空间和插座面板开孔空间；上部半球罩在旋转和装配时需要保留外径范围内的无障碍空间。若将该组件放入灯具外壳内，还应避免不透明结构遮挡顶部感应窗口，侧壁调节孔也应与外壳开孔对齐。

　　设计思路上，该件并不追求复杂传动，而是强调小型电器件的可制造性与装配便利性。壳体外形以回转体为主，适合注塑成型和后期表面处理；顶部罩体、中部筒身、下部插脚座之间层次清楚，便于分件。筒身内侧应设置电路板导向筋、限位柱和导线避让槽，使PCB放入后不会晃动；插脚与塑料座之间可采用嵌件注塑或压装方式，金属件周围增加加强筋，能够提高插拔寿命。侧面小孔不宜直接连通主腔体，建模时可做成沉孔或薄壁厚透孔，以降低灰尘进入风险。

　　在工程应用中，这类组件通常不作为独立承载零件，而是作为灯具控制系统的前端感应与安装接口。选型或改型时，需要同时核对感应窗口角度、插脚规格、壳体总高以及面板开孔位置。若用于夜间自动照明，顶部窗口应保持较大暴露面积；若用于设备内部状态检测，则可缩小外观件尺寸，保留插脚和感应孔的核心结构。三维建模过程中，回转面可通过旋转特征生成，滚花边采用阵列齿形或纹理筋处理，插脚作为独立金属件装配，能够更真实地反映产品装配关系和干涉情况。
