带散热鳍片的光电传感探测元件

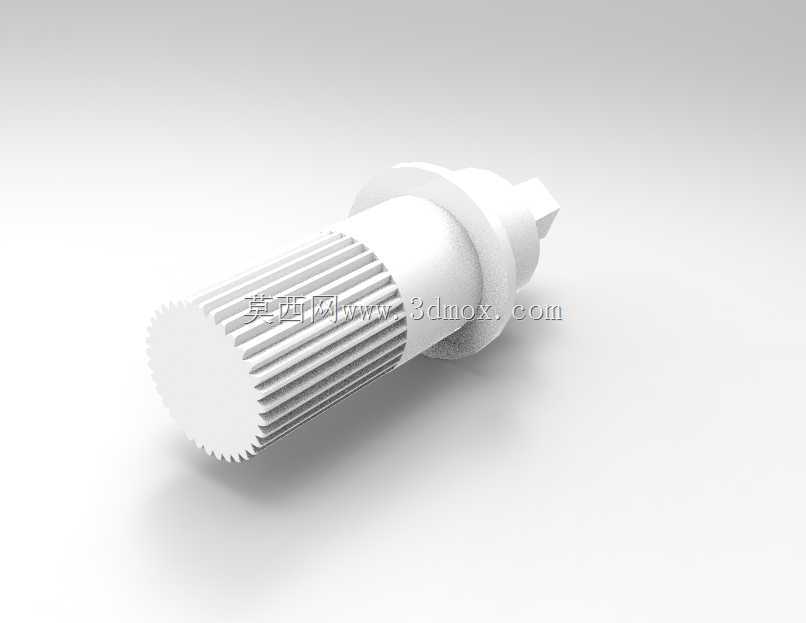

　　这个传感元件的主体沿轴向布置，前端为探测插接端，中段设置环形定位法兰，后端壳体外壁加工出密集的轴向直齿散热鳍片，整体呈细长圆柱形态。在自动化产线、检测工位这类长期通电运行的场景里，传感器内部光电器件持续发热，后端鳍片通过增大与空气的接触面积，把工作热量沿轴向传导散开，避免元件因温升过高出现探测漂移、寿命缩短的问题，这也是该结构区别于普通小型传感探头的核心设计考量。

　　从安装边界来看，中段的环形法兰是整机装配的定位基准：安装时法兰端面贴靠设备安装板的外侧，前端探测段穿过安装板预设的通孔伸入检测工位，后端鳍片段留在板外的通风侧，法兰的径向尺寸大于安装孔，既承担轴向限位，也能阻止元件在孔内发生径向窜动。前端的插接端头做了缩径与扁位导向结构，对接配套插座时可防呆定位，保证光电信号引脚对位准确，不会出现插反、引脚弯折的装配故障。

　　实际选型布局时，需要预留三处空间：一是后端鳍片外围要留出足够的通风间隙，不能被线束、相邻金属件完全包裹，否则散热鳍片间的空气无法对流，散热能力会大幅衰减；二是法兰贴合面要保证安装板平面度，若板面翘曲，法兰受力不均会导致前端探测段轴线倾斜，探测光路偏移设定的检测位置；三是前端探测端与被测工件之间要留出标定的工作距离，该端头的光学视场范围有限，安装后需配合工位调整轴向位置，保证被测物进入有效探测区间。

　　结构建模过程中，散热鳍片的参数是重点：鳍片沿圆柱外壁周向均匀分布，齿厚、齿高与齿间距需要平衡散热面积和壳体强度——齿过密会导致注塑或机加工时齿间填充不足、清根困难，齿过高则壳体刚性下降，受振动时鳍片根部容易产生应力集中；齿间的根部做了小圆角过渡，避免直角处应力集中开裂。中段法兰与前后两段壳体的衔接处都设置了过渡圆角，既减少装配时的锐边划伤，也降低应力集中风险。

　　这类元件常见于工业自动化的工件到位检测、计数、位置确认场景，比如流水线工件分拣工位、设备门体开合限位、物料有无探测，相比无散热结构的小型传感器，它更适合安装在设备内部通风较差、环境温度偏高的工位，长周期运行的稳定性更有保障。建模时需保证各段同轴度：前端探测头、法兰轴线、后端散热段的同轴度误差需控制在装配允许范围内，否则穿过安装孔时会出现卡滞，探测端的指向也会偏离设计位置。外壳的圆柱基面作为鳍片的加工基准，建模时先构建主体回转体，再阵列切除出鳍片齿形，最后处理法兰与端头的细节特征，能有效保证特征的位置精度。
