连续冲压排样邮票夹持五金件结构

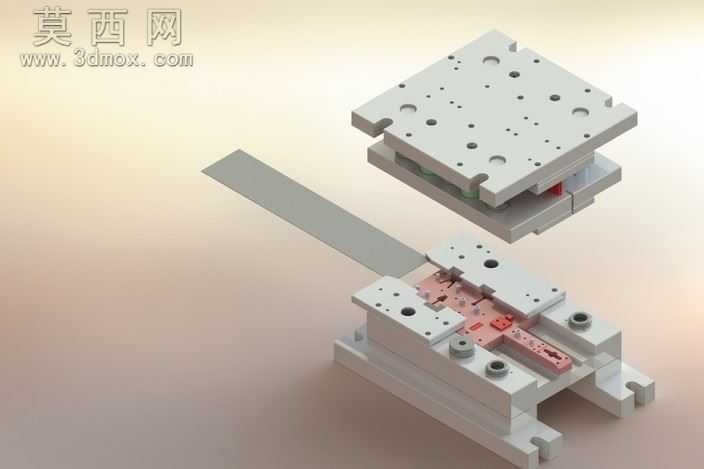

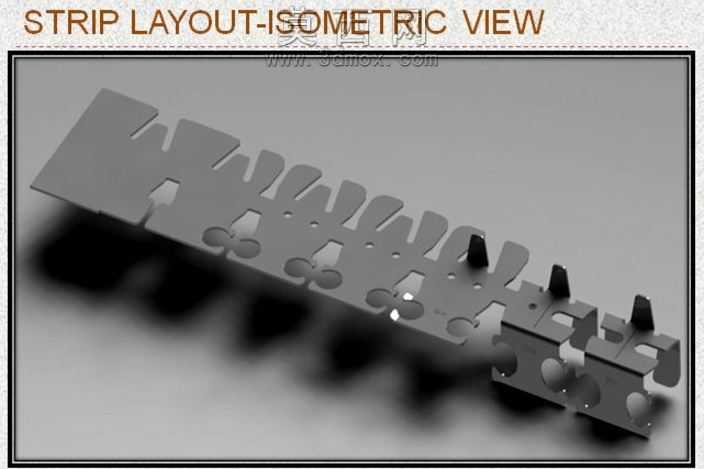

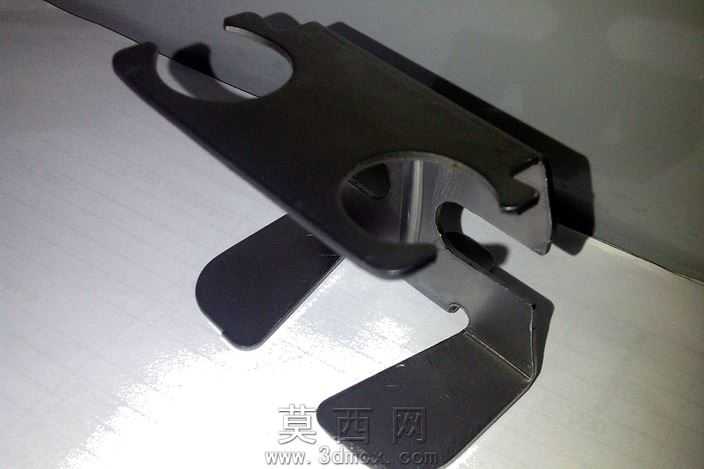

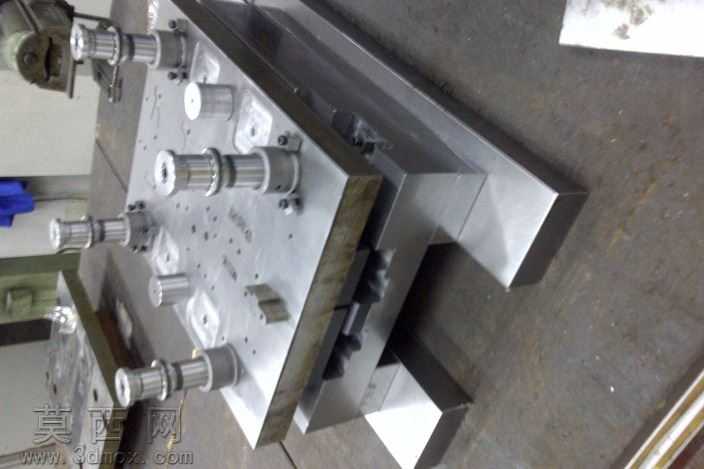

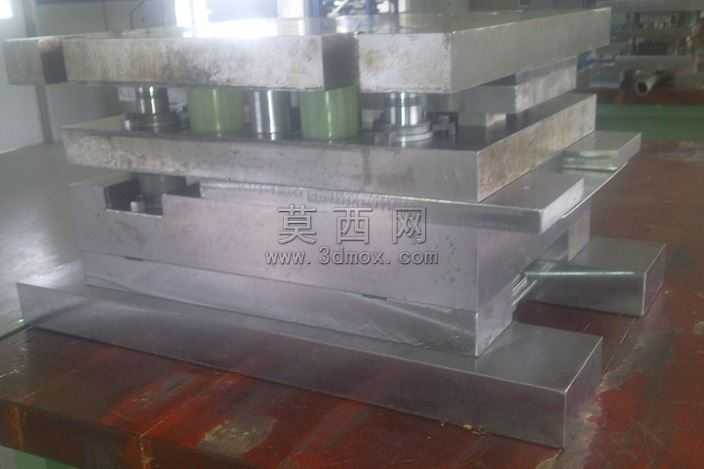

本作品为邮票夹持五金件的连续冲压排样三维建模成果，建模过程依托参数化设计逻辑完成，首先针对邮票夹持件的功能需求拆解结构特征：该零件为薄型钣金结构，需具备邮票侧边卡持、定位限位、批量排布适配的功能，因此在建模初期先完成单工位零件的特征绘制，依次绘制出卡持齿形、定位圆孔、避让缺口、连接桥位等核心结构，所有特征尺寸均匹配冲压工艺的公差要求，避免后续开模出现干涉问题。完成单零件建模后，按照级进模冲压的排样规则进行条带布局设计，排样过程中充分考虑材料利用率，将相邻零件的工艺缺口进行共用设计，同时在条带两侧预留载体边料与导正销孔位置，保证冲压送料过程中的定位精度。建模过程中对所有折弯特征进行工艺性校验，将折弯圆角设置为适配钣金材料厚度的合理数值，避免冲压过程中出现材料开裂问题；对所有冲裁刃口进行间隙预留，按照薄钢板冲压的常规间隙值设置冲裁面的参数差，保证冲裁断面的平整度。渲染阶段采用金属哑光材质模拟冷轧钢板的真实质感，对冲压断面做细微的粗糙度处理，还原真实冲压件的表面效果，同时添加等轴测视角的投影效果，清晰展示条带上多工位排布的结构关系，每个工位的成型顺序在模型中通过结构递进关系直观呈现：从初始的导正孔冲裁，到外形轮廓冲切，再到卡持齿的成型、折弯特征的冲压，最后是零件与载体的分离工位，完整还原级进模连续冲压的全工序排布逻辑。设计过程中重点优化了排样的步距参数，在保证每个工位模具强度的前提下尽可能缩小步距，提升原材料的利用率，同时对相邻零件的连接桥强度进行校核，避免送料过程中出现条带变形、零件移位的问题，所有定位孔的位置均按照统一基准设置，保证各工位冲压的位置度公差满足零件的装配使用要求，卡持齿的形位尺寸经过反复调整，确保对邮票的夹持力度适中，既不会刮伤邮票表面，也不会出现夹持松脱的问题。
