溜冰板轴金属结构三维设计作品

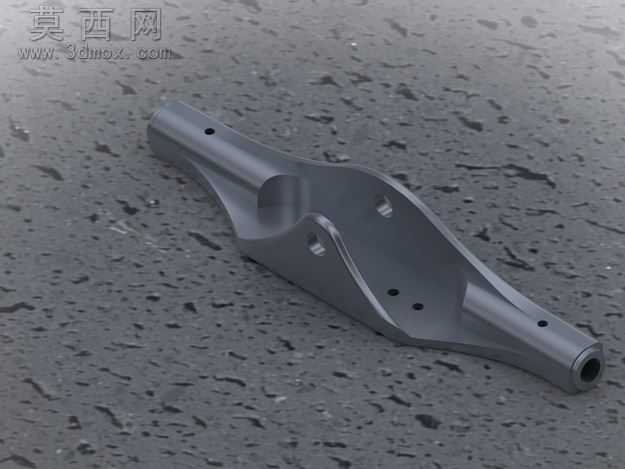

本作品为溜冰板轴的三维参数化建模成果，建模阶段以SolidWorks为核心工具，采用自顶向下的设计逻辑，首先绘制轴体的中心基准轴与多组基准面，以此为定位基础搭建整体轮廓：先通过拉伸凸台命令生成轴体两端的圆柱轴段，预留出端部的安装通孔定位，再通过放样命令构建中间段的流线型变截面腔体结构，精准还原该轴件中部内凹的承载腔体形态，腔体内部的安装凸台采用拉伸切除与凸台叠加的方式制作，保证凸台的安装平面与轴体中心基准的平行度公差符合装配要求。建模过程中对轴体上的所有安装孔位采用异形孔向导命令生成，严格匹配孔位的直径、深度与相对位置，两端轴段的中心通孔、腔体侧壁的定位小孔均逐一完成参数约束，避免出现特征错位的问题。完成基础建模后，对模型进行圆角与倒角处理，所有棱边均按照五金零件的加工工艺要求添加R0.5-R2的工艺圆角，轴端与孔口位置添加45度倒角，既还原真实机加工零件的工艺特征，也避免渲染时出现尖锐棱边的光影失真问题。材质与渲染阶段，为模型赋予哑光磨砂金属材质，调整材质的粗糙度参数至0.35，金属度设置为0.9，还原钢制轴件经喷砂处理后的表面质感；场景采用带水渍纹理的深灰色水泥地面作为承载面，添加三点布光系统：主光源从侧上方45度投射，打出轴体的主体明暗关系，辅光源从另一侧补光弱化暗部死黑，轮廓光从后方勾勒轴体的边缘轮廓，最终渲染出的效果图清晰展现轴体的曲面过渡、孔位分布与腔体结构，金属表面的细微反光与地面的倒影进一步提升了模型的真实感。从结构设计来看，该轴件采用两端细轴段、中部宽腔体的结构形式，两端轴段用于与溜冰板的轮组支架配合实现转动连接，中部的内凹腔体用于容纳滑板的连接固定结构，腔体内部的凸台与小孔用于穿装固定螺丝，整体流线型的外形既降低了运动过程中的风阻，也通过变截面结构优化了受力分布，在保证结构强度的前提下尽可能减轻零件自重，符合运动器材配件轻量化与高强度兼顾的设计需求。建模过程中所有特征均保留完整参数，可根据实际装配需求快速调整轴段长度、腔体宽度、孔位间距等尺寸，适配不同规格的溜冰板装配要求。
