40MP卫生级三夹密封垫片三维结构设计

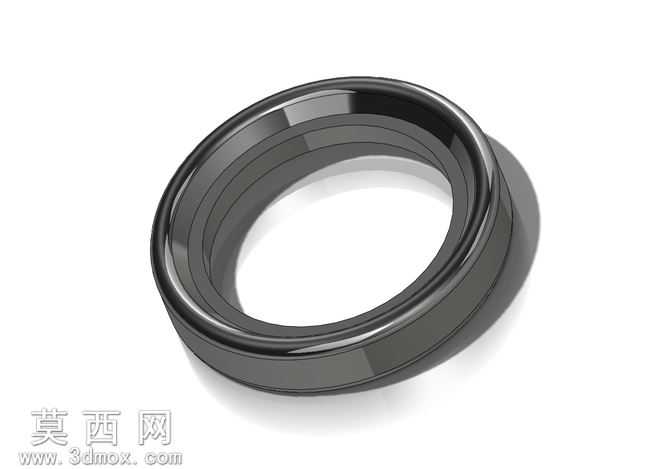

本模型为卫生级管路系统配套的三夹式密封垫片，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循ASME BPE-2009卫生级设备标准要求，同时配置了压缩量0.5与0.75两种公称尺寸的设计方案，可适配不同夹紧力度下的管路密封需求。建模阶段首先以回转体特征为基础，通过草图绘制垫片的截面轮廓，精准控制密封唇口的倾斜角度、垫片本体的厚度以及定位凸缘的尺寸公差，确保垫片装入三夹接头后能够精准定位，不会在夹紧过程中出现偏移错位。完成基础回转特征后，对垫片的边缘位置做了符合卫生级要求的圆角过渡处理，避免出现直角缝隙残留介质的问题，满足食品、制药等行业的卫生清洁要求。材质配置上模拟了常用的卫生级黑色弹性体材质，通过SolidWorks的外观渲染功能，调整材质的反光度、粗糙度与环境阴影参数，还原橡胶类密封件的哑光带柔和反光的真实质感，渲染过程中添加了地面接触阴影与环境光遮蔽效果，让模型的立体层次更加清晰，能够直观呈现垫片安装后的形态特征。结构设计上，该垫片采用自紧式密封结构，外侧的定位凸缘可卡入三夹接头的卡槽内，内侧的密封唇口在夹紧力作用下会产生均匀的弹性变形，紧密贴合管路端面实现无泄漏密封，两种压缩量配置分别适配不同压力等级的管路工况：0.5压缩量适用于低压常拆装的管路场景，可降低垫片的永久变形率提升重复使用寿命；0.75压缩量适用于中高压的固定管路场景，可提供更大的密封比压保障密封可靠性。设计过程中重点校验了垫片压缩后的变形量范围，避免压缩量过大导致垫片被挤压破损，或是压缩量不足导致密封失效，同时所有尺寸均匹配标准三夹管接头的安装尺寸，可直接用于卫生级管路的装配干涉校验、夹紧力模拟计算以及生产加工的尺寸参考，模型特征树结构清晰，所有尺寸均保留参数化驱动关系，可根据实际使用的管路规格快速调整尺寸生成对应规格的垫片模型。
