货车车门导向滑块替换轴承座结构件

　　该结构件对应货运车辆车门滑移机构中的导向承载部位，实际装车位置处于车门侧部与车身导轨配合的运动路径上，承担车门开合过程中的侧向限位、滑动导向以及铰接点位承托作用。原车滑块中部的轴承位在长期高频开合、路面颠簸带来的交变侧向载荷作用下出现内孔磨旷、轴承外圈松脱问题，直接导致车门推拉卡滞、开合行程偏移，严重时车门下垂错位无法正常锁止，该替换件针对失效点位做了适配性结构复刻与局部强化，可直接对应原安装位完成替换，无需对车门钣金、导向导轨做额外切割或焊接改动。

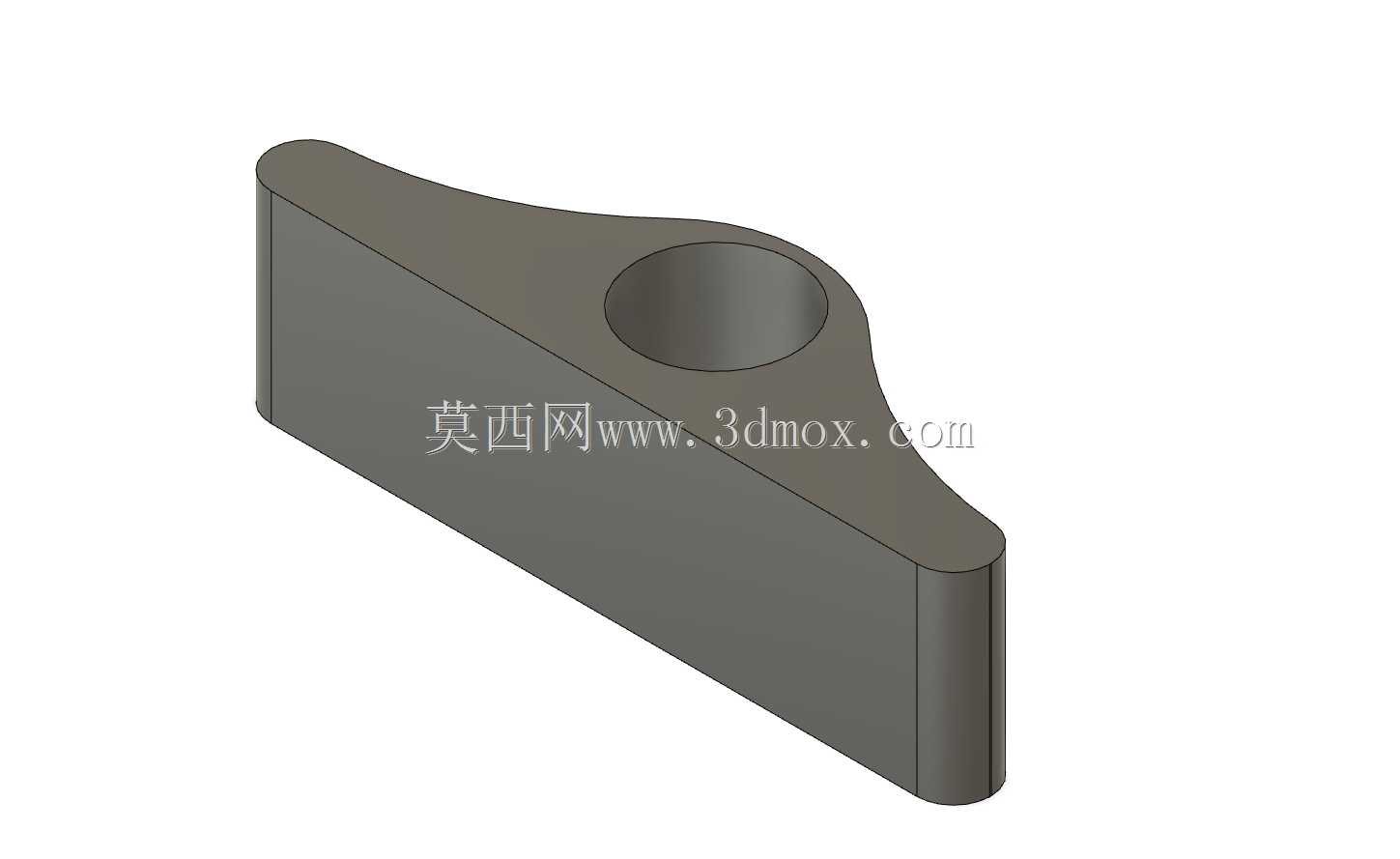

　　从整体外形来看，件体为长条形块状承力结构，两端做圆弧过渡收边，轮廓完全贴合车门内侧安装腔的避让边界，不会和周边钣金加强筋、门锁联动杆件产生运动干涉；件体顶面中部向上凸起形成一体式轴承座台，座台中心加工贯通圆孔，用于压装替换轴承，孔位轴线垂直于滑块滑移方向，轴承内圈可穿装固定销轴，和车门导向摆臂形成铰接配合。凸起座台和底部长条块体之间做了大圆角顺滑过渡，避免直角位置在长期受载时出现应力集中开裂，块体两个长边做等厚直壁设计，可直接嵌入车门导轨的限位槽内，滑动过程中直壁面和导轨槽侧壁全程贴合，抵消车门自重带来的侧向倾覆力矩。

　　设计思路上优先保证安装互换性：首先完全复刻原滑块的外轮廓长宽尺寸、两端圆弧曲率以及中部孔位的中心距，确保装车时所有安装基准和原车点位完全对齐；其次针对原失效的轴承配合位做了结构优化，适当增加轴承座台的壁厚，提升孔位的抱紧力，避免轴承压装后出现外圈转动松旷的问题；块体边缘全部做倒角处理，既消除装配时的锐边刮手风险，也能在滑块塞入导轨槽时起到导入导向作用，降低装配难度。

　　实际使用场景中，货车车门每天需要多次完成开合操作，车辆行驶在非铺装路面时车身钣金会产生持续微形变，滑块需要同时承受竖直方向的车门自重载荷、横向的导轨侧向挤压力以及开合过程中的往复摩擦力，该件的块状实心结构可以提供足够的刚性，不会在长期受压后出现弯折变形；中部轴承位压装标准轴承后，铰接点位的转动摩擦阻力大幅降低，配合少量润滑脂填充轴承间隙以及滑块和导轨的配合面，即可让车门推拉动作恢复平顺，消除原磨损旷量带来的异响、卡滞问题。

　　建模过程中需要重点把控几个装配边界：一是中部轴承孔的内径尺寸需要和所选替换轴承的外径形成过渡配合，压装后既不会出现轴承外圈随动打滑，也不会因为过盈量过大导致轴承内圈滚动卡滞；二是块体的整体厚度需要和导轨槽的内侧宽度形成小间隙配合，间隙过大会导致滑块在槽内横向窜动、车门开合晃动，间隙过小则会出现滑动卡阻、温度升高后热胀抱死；三是两端圆弧的轮廓需要完全避让车门开合行程终点的限位结构，保证车门全行程开合过程中滑块两端不会和导轨端部的止挡块发生硬碰撞；四是轴承座台的凸起高度需要匹配原摆臂的下沉空间，避免座台过高顶碰车门内钣金，或是高度不足导致铰接销轴的安装长度不够、轴向定位失效。

　　该类替换件属于典型的车辆应急维修适配结构，不需要复杂的曲面造型，所有特征均为拉伸、凸台、打孔、圆角倒角类常规机械结构，建模时优先以装配基准为核心搭建特征，先确定长条块体的安装基准面，再在中心位置定位轴承孔轴线，后续所有轮廓尺寸都以这两个基准为参照标注，即可保证加工或增材制造完成后，件体可以一次性装车适配，不需要反复修磨调整。
