马自达MX5变速箱适配背板结构

　　该背板围绕马自达MX5后驱动力舱的变速箱与发动机连接区域展开，核心作用是为同心从动油缸套件提供刚性安装载体，同时承担离合器执行机构周边的定位、避让与密封边界约束。从实际装车场景看，这类零件位于发动机缸体与变速箱壳体之间的狭窄空间内，一侧需要贴合动力总成的结合面，另一侧要为液压从动油缸、离合器拨叉或同心执行元件留出安装位置；在维修、改装和小批量性能升级场景中，背板不仅是连接垫板，更是保证离合器动作同轴度、液压元件布置空间和壳体干涉规避的关键结构件。

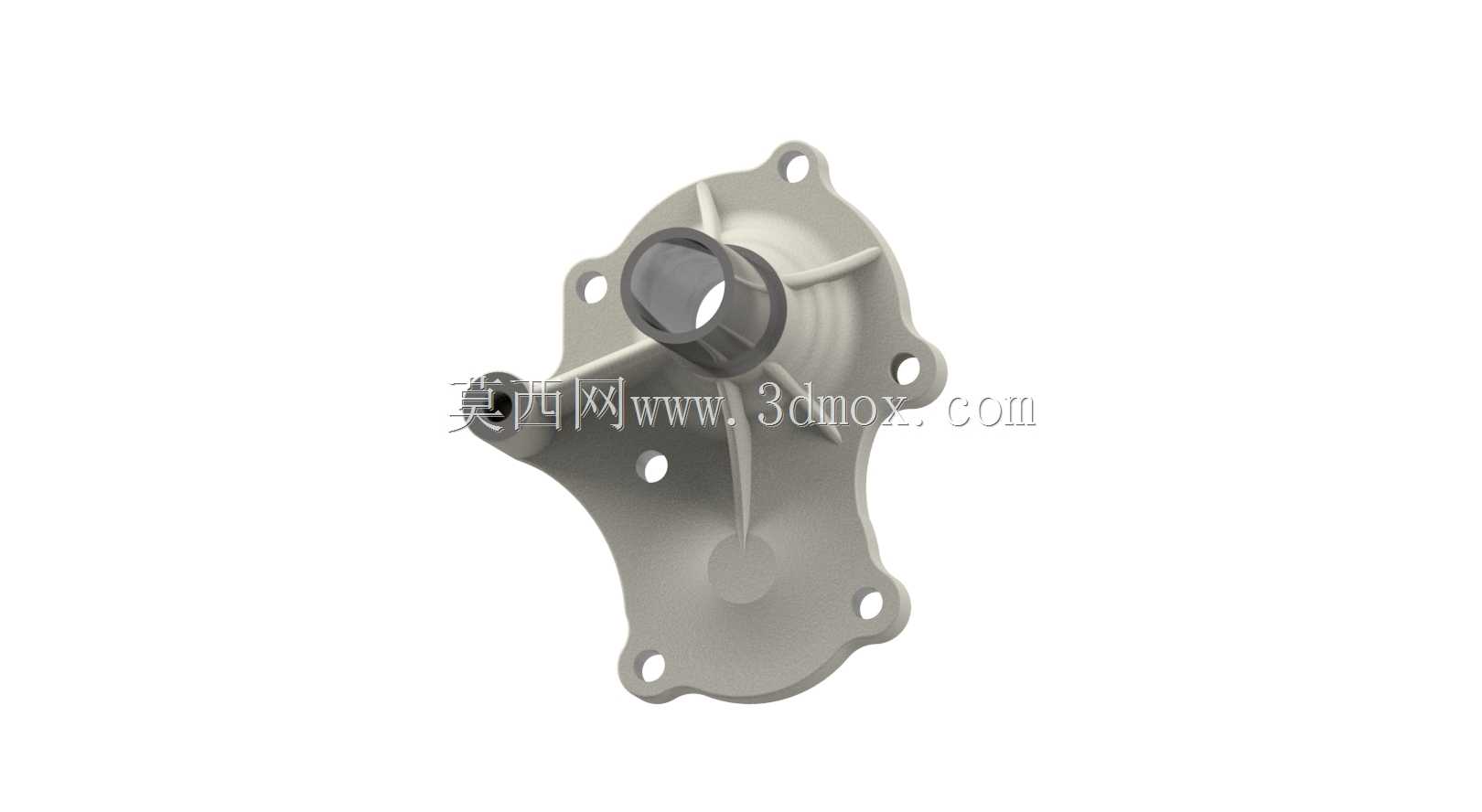

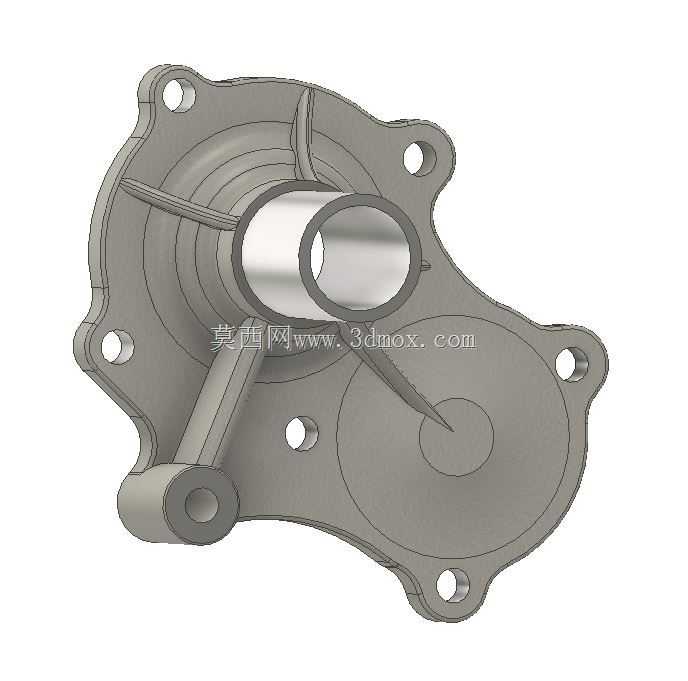

　　结构设计上，背板主体采用不规则盘式轮廓，外缘按照变速箱壳体的螺栓孔、定位销孔和加强筋走向布置。上部可见一排长形减重与观察槽孔，既减少板材实体重量，也为装配时查看内部离合器、轴承或管路位置提供窗口。周向分布的多个圆孔承担螺栓穿装与定位功能，孔径和孔位需要与原厂壳体结合面保持一致，否则在动力总成合装时会出现螺栓无法对中、局部应力集中或密封面贴合不实的问题。板体边缘保留了较大的过渡圆角和加厚区域，目的是在离合器分离载荷反复作用下降低薄板翘曲风险，尤其在高扭矩工况下，背板不能出现明显挠曲，否则会影响从动油缸的推送直线度。

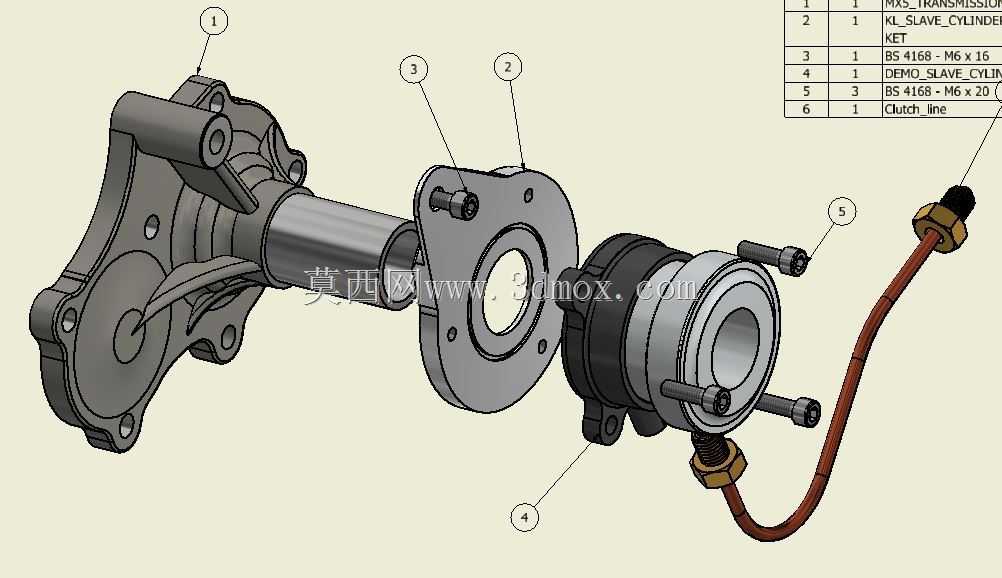

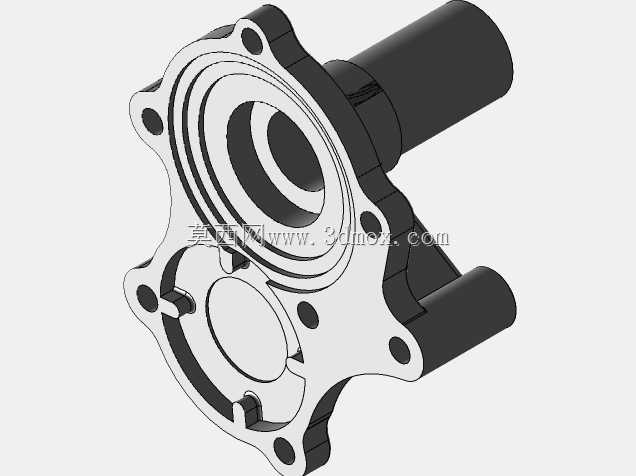

　　中央区域围绕变速箱输入轴和离合器分离轴承布置，形成开放式环形空间。该区域的内径边界必须避开输入轴、花键、轴承座以及旋转中的离合器组件，同时又要为同心从动油缸提供稳定支撑面。模型中中央轮毂附近的安装面、压片和紧固件位置，体现了执行元件固定思路：油缸或转接座通过背板获得轴向定位，推力沿输入轴轴线方向传递，减少偏载。若中心孔同轴度不足，离合器释放过程中会产生卡滞、分离不彻底或踏板手感异常，因此在三维设计时需要以输入轴轴线为主要基准，反向约束螺栓孔、安装面和油缸定位面。

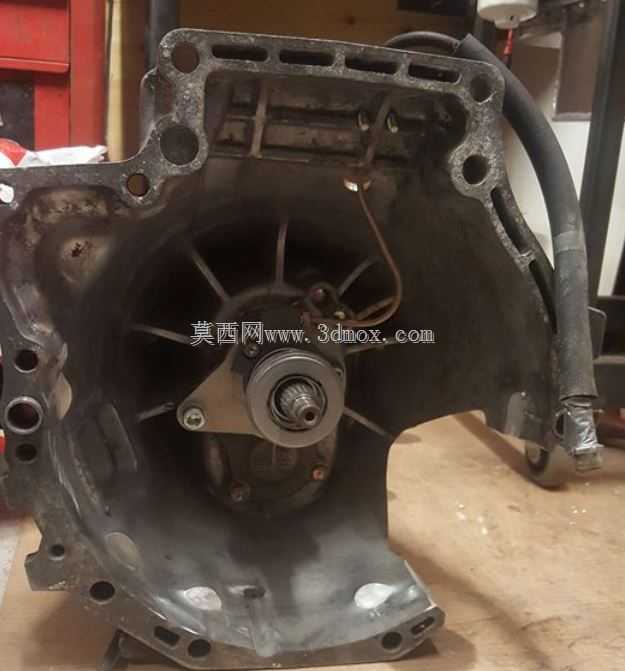

　　从安装边界看，背板外形不能只按平面板材处理。发动机与变速箱之间存在曲面壳体、加强筋、油管、线束和起动机附近的局部凸起，板件外缘需要根据这些障碍物进行切边和让位。图中右侧弯曲管路及壳体附近空间较为紧凑，说明背板在装配时还要兼顾液压管路或附属件的走向，不能在螺栓紧固后与软管、接头发生摩擦。板体下部和侧部的异形缺口，主要用于避开壳体凸台、紧固件工具空间以及总成合装时的导向区域。对于维修件或改装件而言，这些缺口并非随意切除，而是在保证截面强度的前提下，通过最小材料去除获得可装配性。

　　功能特性方面，该背板把原本分散的安装需求集中到一个过渡构件上：一方面维持发动机与变速箱连接区域的结构连续性，另一方面为同心从动油缸提供可靠安装平面。离合器工作时，分离轴承沿轴向移动，背板承受油缸反力和螺栓预紧力；车辆起步、换挡和急加速时，载荷会以脉动方式传递到板件孔位和边缘支撑区。因此设计中需要重点关注孔边压溃、板件共振、密封面平面度以及热态变形。背板靠近离合器舱，工作环境中存在辐射热、油污和振动，结构上应避免大面积封闭平板造成热积聚，也要避免过多开槽导致刚性下降。

　　三维建模时，较合理的做法是先建立动力总成结合面的基准骨架，以输入轴轴线、壳体螺栓孔圆和油缸安装面作为关键特征。外形草图可根据壳体投影轮廓绘制，但不能完全依赖照片描边，需要结合实件测量孔距、孔径、板厚和局部台阶。周向螺栓孔应保持与原厂连接点位一致，中央开孔则按离合器组件最大旋转包络加安全间隙确定。减重槽宜布置在低应力区，槽孔端部设置圆角，防止热处理或使用过程中产生裂纹。对于油缸固定点，应在局部增加凸台、压边或加厚垫片接触区，使夹紧力不直接作用在薄弱薄板上。

　　在尺寸链上，背板厚度会直接影响离合器分离行程。板件过厚可能挤压油缸或造成分离轴承预压过大，板件过薄则可能在液压推力下变形，导致离合器分离行程损失。安装面与输入轴轴线的垂直度、螺栓孔分布圆的位置度、中央孔与轴系的同轴度，都是需要在图纸和模型中明确控制的项目。外缘缺口则要同时满足工具可达性和装配间隙，尤其是靠近壳体圆角、管路接头和线束固定点的位置，应保留足够的动态间隙，避免车辆振动后产生磨损。

　　整体来看，该结构不是单纯的装饰挡板，而是离合器液压执行系统与变速箱壳体之间的功能转接件。它通过异形轮廓、周向孔组、中央让位和局部加强，把安装精度、结构强度和维修空间统一在同一板件上。对于结构设计人员，建模重点不在复杂曲面，而在基准选择、孔位匹配、干涉检查和载荷路径布置；对于选型或改装人员，则需要确认其与MX5变速箱壳体、同心从动油缸及离合器组件的边界一致性，才能保证换挡分离动作稳定可靠。
