福特保险杠圆形车标安装支座结构

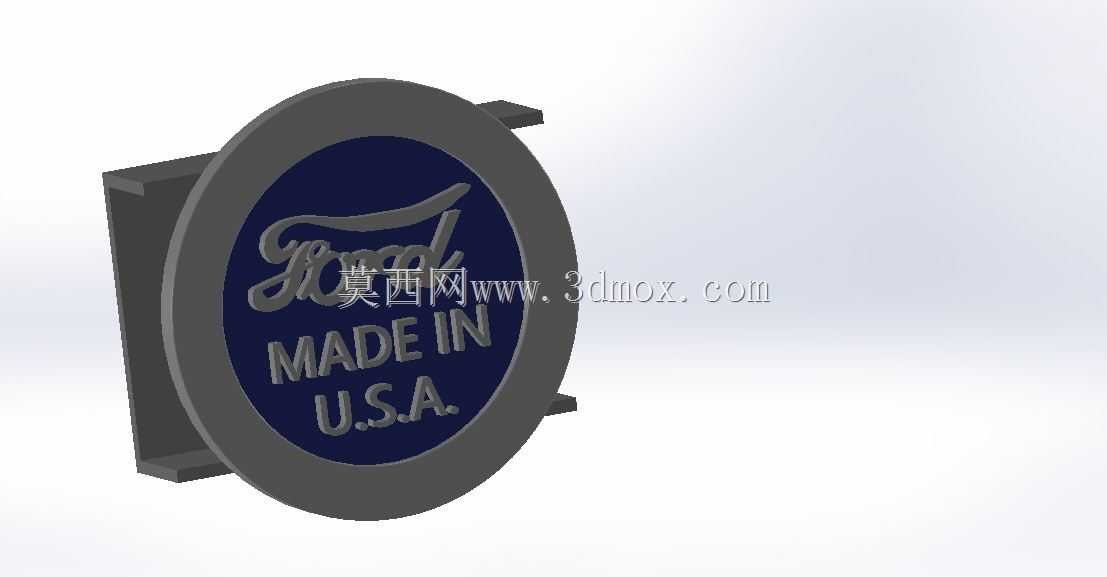

　　该结构围绕前保险杠中部的品牌标识安装需求展开，主体采用圆形徽章承载面与背部支撑脚组合的形式，适用于整车外饰造型验证、保险杠装配校核以及标识件开发参考。圆形牌面作为视觉核心，正面保留品牌字样和产地文字的浮雕区域，外圈设置连续环形边框，使标识在喷涂、镀铬或覆膜后仍具有清晰的层次边界。牌面并非独立薄片，而是向后延伸出筒状侧壁，能够提高正面受压时的抗弯能力，也为背部连接结构提供足够的包络空间。

　　从实际装车场景看，这类徽章通常位于保险杠格栅、上饰板或前脸中央位置，既承担品牌识别功能，也需要适应整车外饰的装配公差。模型背部设置上下方向的卡接支脚，支脚从圆形主体后侧伸出，末端带有横向加宽的限位段。装配时，支脚可穿过保险杠面板或装饰板上的预留孔，通过端部台阶与板件背面形成止挡；圆形背板则贴合在面板外侧，控制标识沉入量和外露高度。该结构比单纯胶粘方式更便于维修更换，也能减少车辆振动、清洗水压和温度循环造成的脱落风险。

　　设计思路上，圆形牌面的厚度、外圈宽度和背部筒壁高度需要共同平衡。牌面过薄会在注塑或成型后出现翘曲，正面文字区域也容易因支撑不足而产生凹陷；牌面过厚则会增加外观面缩痕，并使前脸重量增加。背部支脚的位置避开正面浮雕文字的主要投影区，尽量连接在环形边框和筒壁附近，这样装配力可以沿刚性较高的外圈传递，而不是直接作用在薄而复杂的字样区域。支脚末端的加宽方向与安装孔长边对应，插入后可通过旋转或卡扣限位形成防脱效果，具体角度需结合保险杠内侧空间确定。

　　外形边界方面，三维结构以圆形牌面为最大外轮廓，正面视觉尺寸由圆环外径决定，背部支脚向后方伸出并在上下方向形成安装跨度。建模时应把保险杠外板的曲面作为前置条件，检查圆形背板与曲面之间的贴合间隙；若安装区域存在弧度，背板背面可增加局部随形贴合面，避免仅靠支脚受力而导致牌面悬空。支脚间距、端部厚度和插入深度需要与面板开孔尺寸联动，开孔过小会造成装配困难，开孔过大则会产生松动和异响。

　　在功能特性上，该件兼顾标识展示、定位、卡接和维修更换。正面浮雕区域可根据工艺需求拆分为字标、底色圆片和外圈装饰件，也可作为一体化装饰件进行表面处理。环形边框能够保护内部字样，降低轻微触碰时文字边缘被磨伤的概率；背部支撑结构则把外部载荷传递到保险杠基板，使徽章在长期使用中保持位置稳定。对于结构设计人员，该模型可用于检查卡脚行程、拔模方向、干涉范围和外观面分模线；对于整车外饰开发，可进一步校核车标与格栅、雷达、摄像头等周边件的安全距离，确保品牌标识在满足外观效果的同时具备可靠的安装基础。
