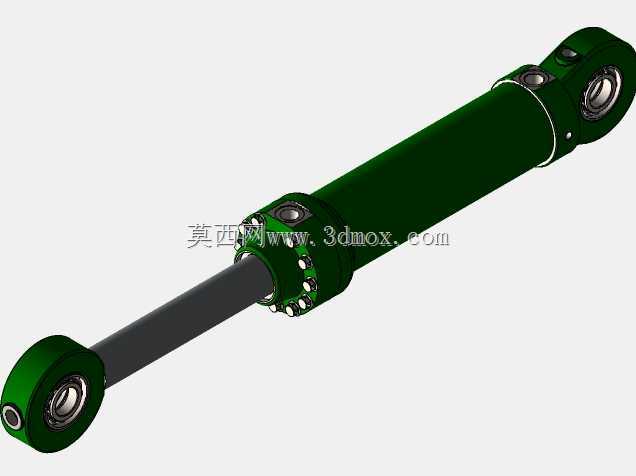

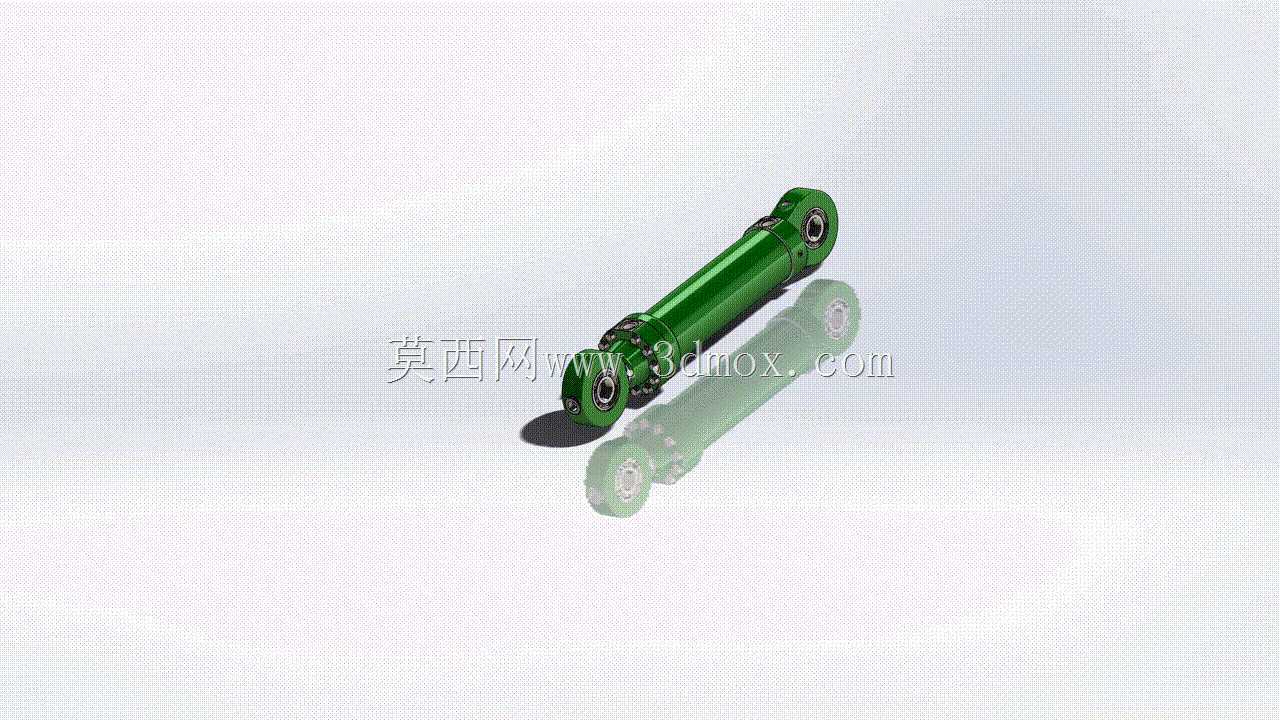

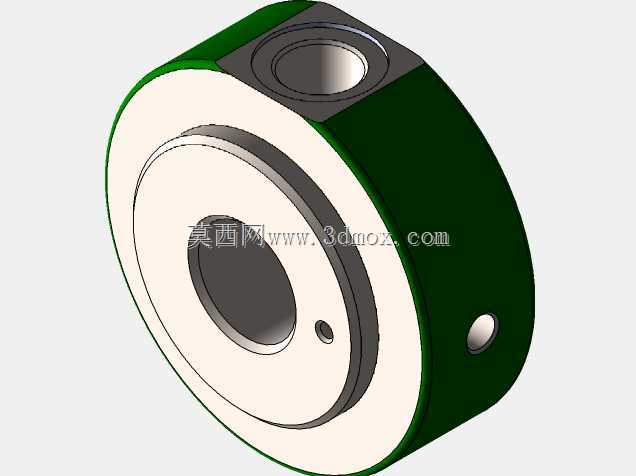

双耳环铰接式液压执行油缸结构

　　在各类工业液压传动系统里，这类双耳环结构的油缸是把液压能转化为直线往复机械能的核心执行部件，不像电机输出旋转扭矩，它能直接提供直线方向的推拉力，省去了旋转运动转直线运动的中间转换机构，在工程机械、冶金设备、注塑成型设备、农业机械、船舶甲板机械里都有极广泛的应用场景。比如挖掘机的动臂、斗杆、铲斗动作驱动，注塑机的合模机构顶出动作，冶金轧线的辊道调整、剪板机的压料动作，甚至小型自动化设备的工装夹紧、工位推移，都能见到同结构油缸的身影。

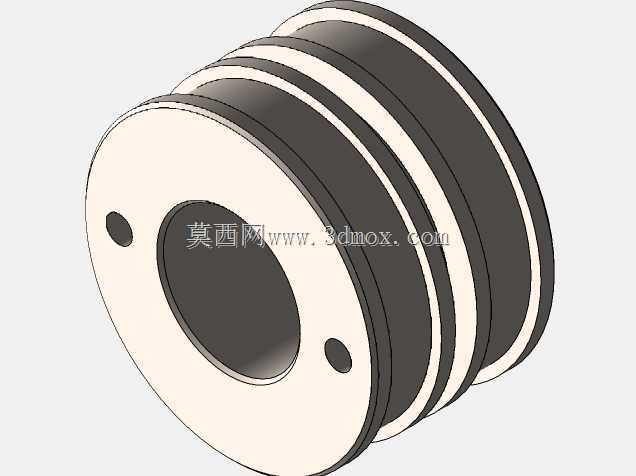

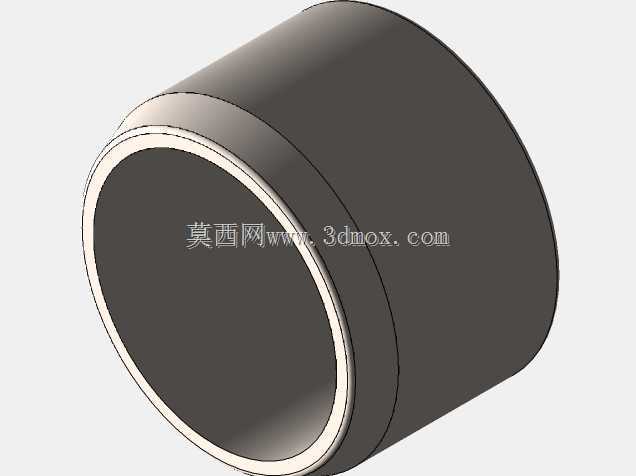

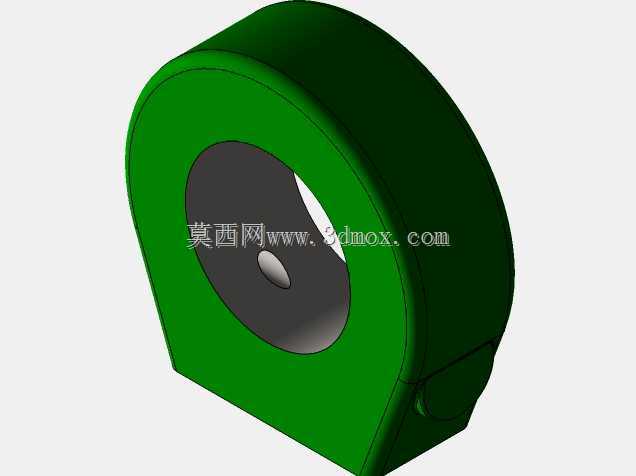

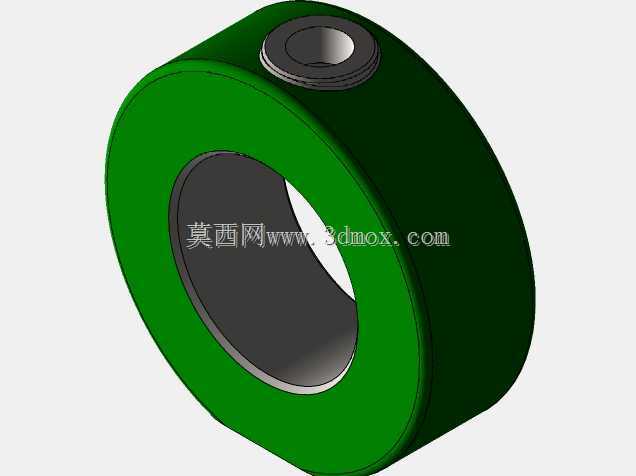

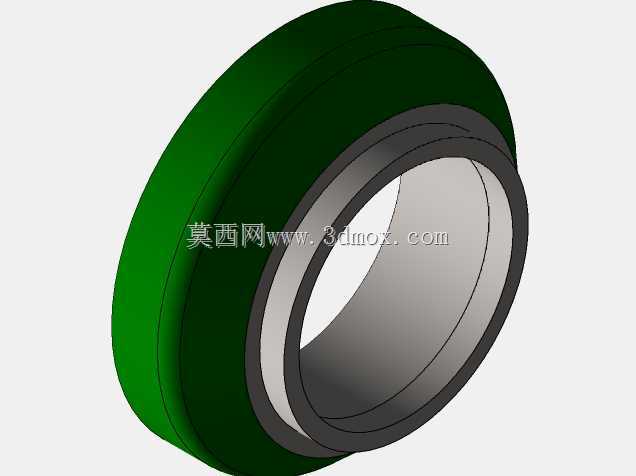

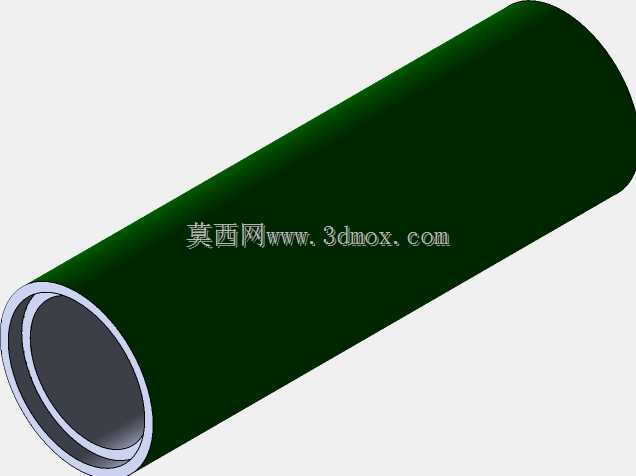

　　从功能特性来看，这款油缸采用双耳环铰接的安装形式，两端的铰接孔内可以配套自润滑关节轴承或者耐磨铜套，安装时允许缸体在一定角度范围内摆动，能够补偿设备运行过程中安装座的微量变形、运动轨迹的角度偏差，避免活塞杆承受额外的径向偏载，大幅降低活塞杆弯曲、密封件偏磨漏油的故障概率。缸筒部分采用高精度冷拔无缝钢管加工，内孔经过珩磨处理，表面粗糙度控制在Ra0.4以下，保证活塞密封件的贴合度，减少内泄，提升容积效率；活塞杆表面经过中频淬火后镀硬铬处理，硬度达到HRC55以上，镀层厚度不小于0.03mm，既耐磨又能抵御工况中的水汽、粉尘腐蚀，适配多粉尘、轻度腐蚀的工业作业环境。活塞部位采用格莱圈加O型圈的组合密封形式，格莱圈负责高压下的动密封，O型圈提供静密封预紧力，同时在活塞两侧设置耐磨导向环，避免活塞和缸筒内壁直接金属接触，减少运行时的卡滞风险；活塞杆端的密封采用防尘圈、斯特封、导向环的组合结构，最外侧的防尘圈能刮除活塞杆外露表面附着的粉尘、铁屑等杂质，避免杂质被带入缸筒内部划伤密封件和缸筒内壁，斯特封负责高压油的密封，导向环为活塞杆提供径向支撑，保证活塞杆运行时的同轴度，减少爬行、抖动现象。

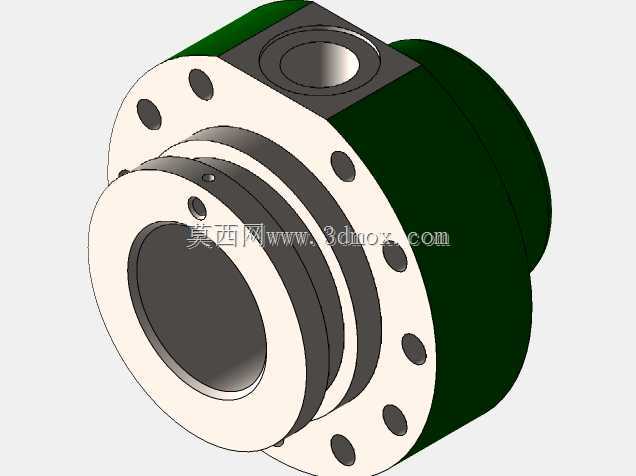

　　做这类油缸的三维建模时，首先要明确安装距的边界尺寸，也就是油缸完全缩回时两端耳环铰接孔中心的距离，这个尺寸直接决定了设备上安装支座的焊接或者装配位置，一旦尺寸偏差，会导致油缸安装不上或者行程到位时和周边结构发生干涉；其次是行程参数，要结合设备动作需要的直线位移量确定，同时要预留足够的缓冲余量，避免活塞运行到行程端点时直接撞击缸盖和缸底，这款油缸的两端可以设置可调缓冲结构，当活塞运行到距离端点还有几毫米距离时，缓冲柱塞会提前堵住主回油通道，让油液只能通过缓冲小孔缓慢排出，形成背压抵消活塞的惯性冲击力，降低运行时的撞击噪音和结构损伤。建模过程中要注意各零件的配合公差：缸筒和活塞的配合采用H8/f7的间隙配合，既保证活塞能灵活往复运动，又不会因为间隙过大导致内泄超标；活塞杆和缸盖导向套的配合采用H8/f8，配合间隙控制在0.02-0.04mm之间，间隙过大会导致密封件挤入间隙损坏，间隙过小则会增大摩擦阻力，导致运行发热。耳环部分的铰接孔和配套销轴的配合采用H9/h8，保证铰接转动灵活，同时不会因为间隙过大产生冲击载荷。

　　从安装边界来看，选型或者设计这类油缸时，除了安装距和行程，还要核算缸筒的外径尺寸，保证油缸摆动过程中，缸筒外壁不会和设备上的周边结构、管路发生碰撞；耳环的宽度尺寸要和安装支座的耳板宽度匹配，铰接销轴的长度要足够穿过两侧耳板和油缸耳环，同时要设置开口销或者轴端挡圈防止销轴窜出。另外要注意油口的位置和规格，这款油缸的油口设置在缸筒两侧靠近两端的位置，采用公制内螺纹或者英制管螺纹，连接液压管路时要预留足够的管路弯曲半径，避免油缸摆动时管路被拉扯弯折，同时油口的方向要根据设备的管路布置调整，避免管路和其他部件干涉。

　　在实际工况应用中，这类铰接油缸的额定工作压力通常覆盖16MPa到25MPa区间，能够满足大部分中高压液压系统的推力需求，计算推拉力的时候要注意，无杆腔的作用面积是活塞的全面积，有杆腔的作用面积是活塞面积减去活塞杆的横截面积，所以相同压力下伸出的推力要大于缩回的拉力，选型时要根据负载的实际阻力匹配缸径和杆径，避免推力不足导致动作无力，或者缸径过大造成液压系统流量浪费、动作速度过慢。另外如果应用在有高温或者低温的特殊工况，还要对应更换适配温度范围的密封件材质，比如高温工况采用氟橡胶密封，低温工况采用丁腈橡胶耐低温配方，避免密封件过早老化失效。建模的时候还要把密封件、导向环、挡圈这些易损件的装配位置准确还原，方便后续做装配模拟、干涉检查，也能直接导出工程图用于生产加工，或者导入液压系统仿真软件里做运动学、动力学分析，验证油缸在整个动作行程里的受力情况、摆动角度是否在允许范围内，提前排查设计阶段的干涉、受力过载等问题。
