Lambretta踏板摩托弯管式车架结构

　　该弯管式承载骨架主要面向经典踏板摩托的复刻、检修与动力改装场景，可作为整车布置校核、发动机换装干涉检查、覆盖件匹配和焊接工装开发的结构基准。骨架采用连续弯管成型思路，主管路从车头立管区域向后下方延展，经底部横向承载段再向上收拢，形成低重心、开放式的踏板车体轮廓。这种布局能够为骑手腿部留出平整踩踏空间，同时把发动机、后摇臂、悬挂和车身覆盖件的安装关系集中在同一管件基准上。

　　从实际用途看，车架并非单纯外观件，而是整车刚度、姿态和装配边界的核心。车头立管段保留转向主轴的安装方向，管端角度直接决定前叉倾角、拖距和转向手感；下部弯管在脚踏区域形成低位横梁，有利于降低整车质心，并承受骑手体重、路面冲击和动力总成反扭。后侧上扬管段为后轮、发动机吊挂和座椅支撑提供连接位置，局部预留的凸焊螺母或小支耳可用于固定线束、护板、制动件或附属支架。

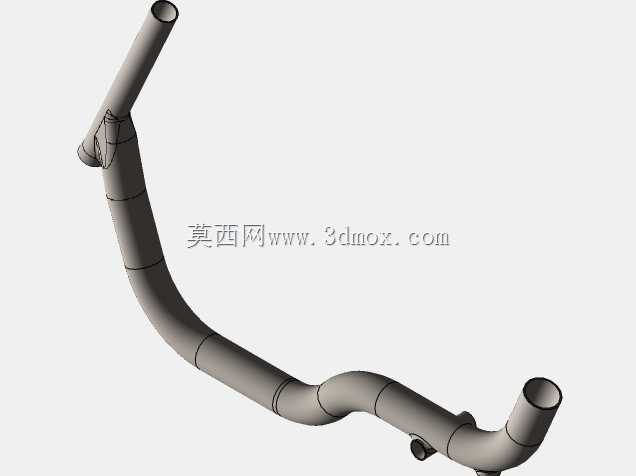

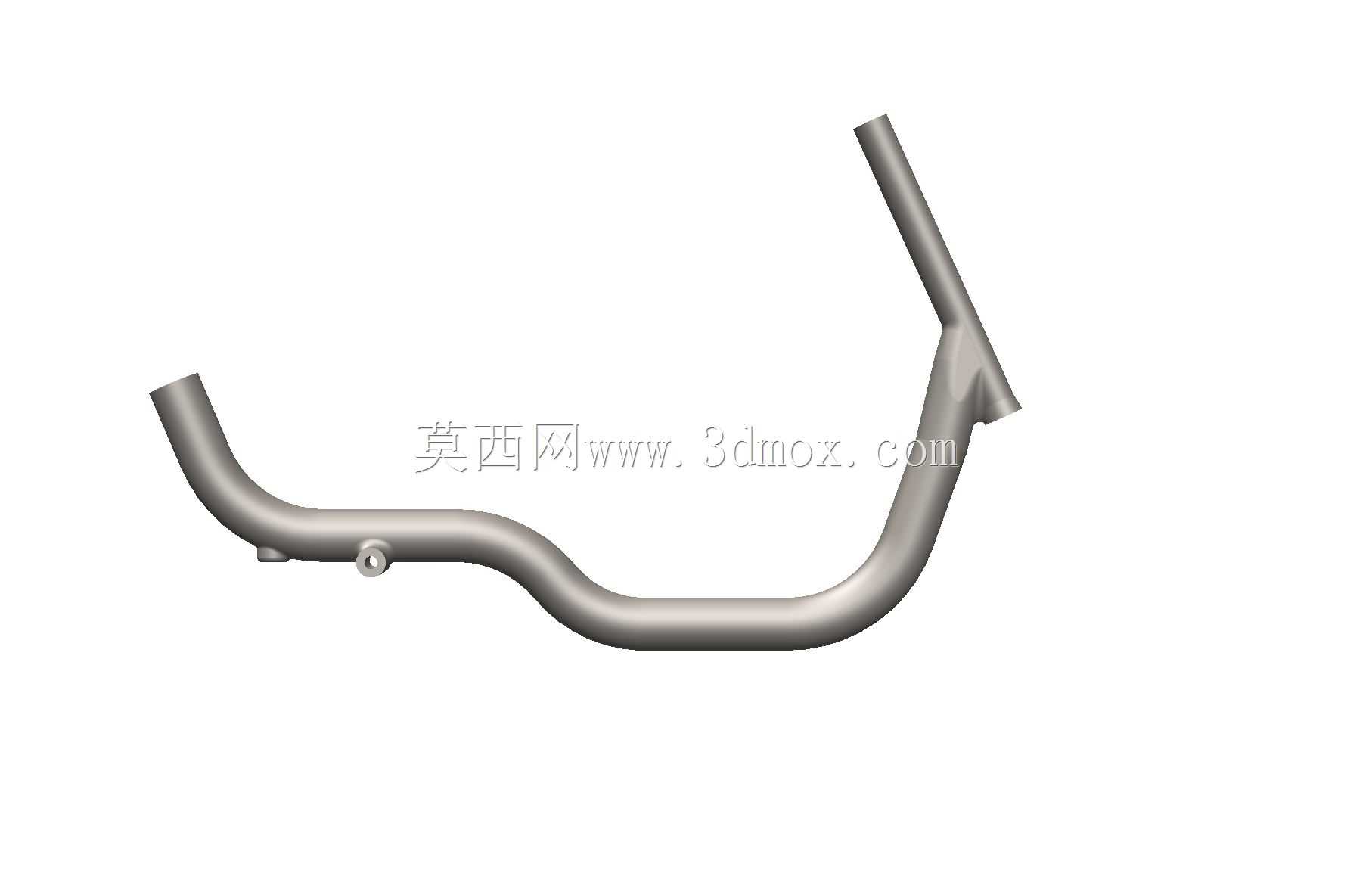

　　建模时需要重点控制弯管中心线，而不是只追求外表面相似。管材的弯曲半径、相邻直线段夹角、椭圆化趋势和壁厚连续性，都会影响后续有限轴分析与焊接夹具设计。若中心线偏差过大，即使外观轮廓接近，发动机吊点、后减震支点和外壳安装孔也会出现累积错位。图中管件在多处采用平滑过渡，避免急弯造成内侧褶皱和外侧减薄；支管与主管交汇区域应按相贯线处理，便于还原真实焊接坡口、热影响区和补强形态。

　　安装边界方面，前部立管需与转向柱、轴承座、前挡泥板及把手控制线束保持同轴和间隙关系；底部横梁上方对应脚踏板、电池或工具舱位置，下方则要避让路面凸起、侧撑和排气走向。后部结构需要同时约束发动机吊挂点、后轮轴线、后减震安装角和尾板固定面，任何一个支点的高度或横向偏移，都会改变链条或传动箱姿态。对于改装场景，这类模型还可用于检查更大排量发动机、加宽轮胎或定制排气是否与骨架、护板发生干涉。

　　结构设计上，弯管车架的优势在于零件数量少、成型路线清晰、整体轮廓流畅，适合小批量定制和复古车型还原；不足是局部节点对焊接质量敏感，立管、发动机吊耳和后悬挂支点需要通过补板、衬套或加强耳片分散载荷。三维设计阶段应把这些受力节点单独细化，明确焊缝长度、搭接方向和可拆卸螺栓的工具空间。外形尺寸校核时，不能只看管件本体，还要把装配后的发动机轮廓、后轮摆动范围、转向极限位置和覆盖件壁厚一并纳入，确保整车在满载、转向和颠簸压缩状态下均保留安全间隙。
