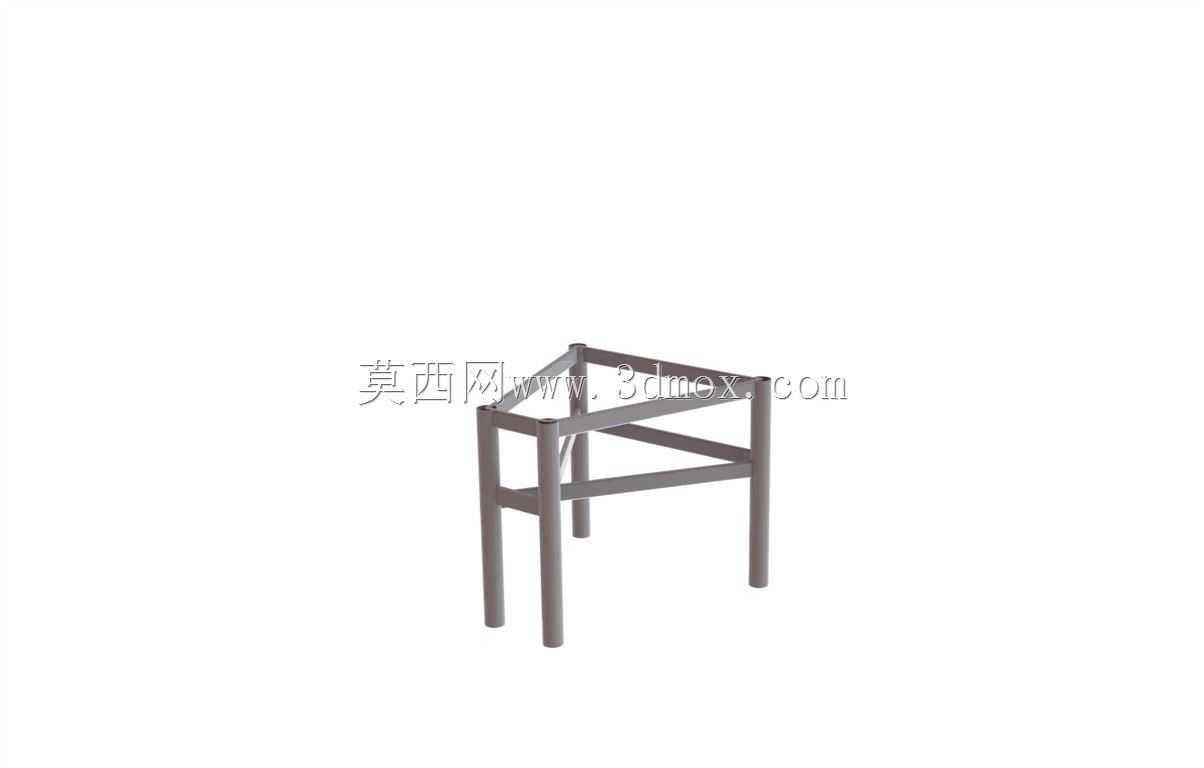

台式铣床配套钢管焊接支撑工作台架

　　这套台架是为小型台式数控铣床配套设计的落地支撑结构，整体采用常规工业钢管型材裁切后组焊成型，没有复杂的铸造件或者精密钣金折弯工序，在普通五金加工车间就可以完成全部制作，非常适合小批量设备配套、实训车间改造以及小型加工工位的搭建场景。从实际使用工况来看，台式铣床本身自重集中在切削工作区域，运行过程中主轴往复走刀、刀具切入工件都会产生持续的交变振动，如果直接将设备放置在普通木质桌台或者轻型置物架上，长期使用后很容易出现台面板变形、连接螺栓松动、切削振纹加重的问题，这套钢管框架的设计初衷就是通过刚性管材的框架布局，把设备的整机载荷均匀传递到四个落地支腿上，同时把切削振动通过框架结构分散传导，避免局部应力集中。

　　框架的主体受力逻辑非常清晰：四根垂直布置的钢管支腿作为主要承重构件，支腿底部直接接触车间地面，不需要额外加装复杂的调节脚杯就可以获得稳定的支撑；上层围绕铣床安装底面设置一圈矩形围合横梁，横梁的上平面构成设备的安装基准面，铣床的底座可以直接搭接在这个平面上，也可以在横梁上方额外铺设一层厚钢板作为台面板，进一步增大接触面积。中层位置设置了一圈横向连接拉杆，这部分结构很多简易支架都会省略，但在切削设备的支撑结构里这道横撑至关重要，它可以把四根独立支腿连接成一个整体框型结构，大幅限制支腿在水平方向的相对位移，当铣床进行横向进给切削、侧向切削力作用在台面上时，框架不会出现平行四边形的剪切变形，整机的晃动量可以控制在非常小的范围内。

　　在设计这套结构的时候，首先要匹配的是台式铣床的底座安装边界，框架上部的矩形内空尺寸需要略小于设备底座的外轮廓尺寸，保证设备底座的四个角都可以完全落在横梁的支撑范围内，不会出现底座悬空、局部受力的情况；支腿的高度设置需要兼顾操作人员的作业姿态，常规站立操作的小型铣床，工作台面高度适配人体手肘操作高度，既可以避免操作人员长期弯腰作业，也方便在台架下方预留出足够的排屑、清理空间。和封闭式的柜体支架不同，这套全敞开的钢管框架没有侧板、挡板之类的遮挡结构，铣床加工过程中产生的切屑、切削液废液可以直接从框架的空隙间落下，日常清扫的时候只需要用压缩空气或者扫帚就可以快速清理台架下方的区域，不会出现切屑堆积在柜体缝隙里难以清理的问题，这对于经常加工塑料、软金属材料的桌面型铣床来说实用性很强。

　　从管材选型的角度，这类支撑台架不需要选用大壁厚的重型钢管，常规规格的方形焊接钢管就可以满足刚性需求，裁切的时候保证每根支腿的长度公差一致，组对的时候先在工装平台上把上部矩形框架点焊定位，确认对角线尺寸偏差在允许范围内之后，再依次焊接中层横撑和垂直支腿，焊接过程中注意对称施焊，减少焊接热变形导致的框架扭曲。如果设备的运行振动偏大，也可以在支腿底部加装减震垫脚，进一步阻断振动向地面传递；台架的上层横梁上可以提前加工出对应设备安装孔位的通孔，配合螺栓把铣床底座和台架刚性锁固，避免设备高速运行时出现移位。这类框架结构除了配套台式铣床之外，也可以适配同量级的台式雕刻机、小型检测设备、轻型工装工位，只需要调整上部框架的长宽尺寸和支腿高度，就可以快速衍生出不同规格的支撑台架，结构通用性强，加工制作门槛低，在小型加工车间、院校创客空间、产品研发打样区都有很高的实用价值。
