皮亚蒂踏板车活塞精密结构设计

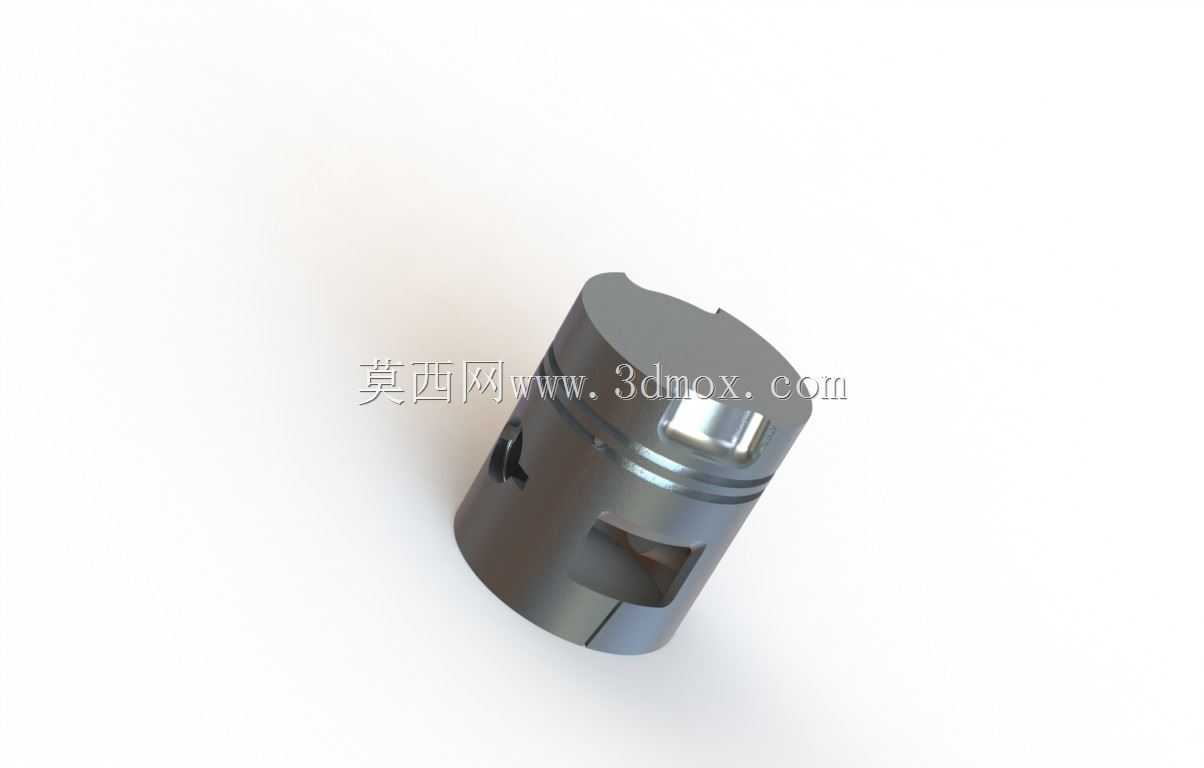

　　这套踏板车活塞结构面向小排量二冲程动力单元的复刻与维修配套场景，对应Cyclemaster Piatti系列老式踏板车型的缸内核心运动部件，在整机里承担着将燃烧做功的气体压力转化为曲轴旋转扭矩的关键作用，建模过程完全对照原厂测绘尺寸完成，每一处环槽、销孔和气口避让结构都和实车零件保持一致，可直接用于旧车翻新的零件加工参照、改装方案的运动校核以及教学场景下的二冲程发动机结构演示。

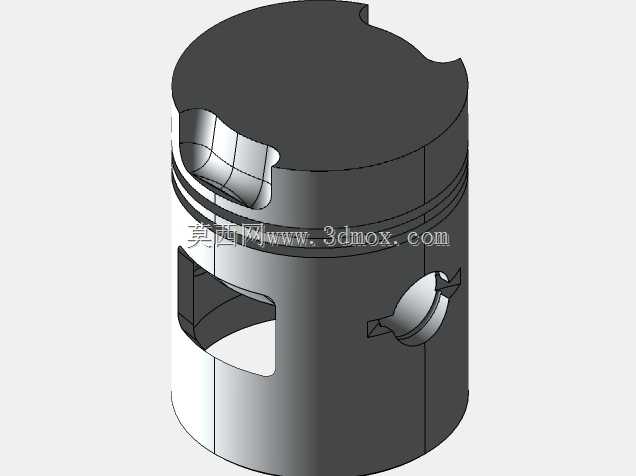

　　从实际装机边界来看，活塞外圆柱面和气缸内壁采用小间隙精密配合，外径公差控制在微米级，裙部型线并非规则正圆柱，而是按照热膨胀规律做了微量的中凸变椭圆修型，冷态装配时裙部下端预留出足够的热胀余量，发动机达到工作温度后裙部外圆刚好和缸壁形成均匀贴合的油膜间隙，既不会出现冷态敲缸的异响，也能避免高负荷工况下活塞受热胀死在缸筒内。活塞头部加工有两道环形槽，分别用来安装气环和油环，气环负责密封燃烧室内的高压燃气，防止做功冲程的混合气窜入曲轴箱，油环则负责刮除缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳和冒黑烟问题，环槽的宽度、深度以及槽口的倒角都严格按照原厂尺寸绘制，装配标准活塞环后环的侧隙、背隙都处在合理区间，不会出现环卡滞或者密封失效的故障。

　　活塞销孔贯穿活塞两侧的销座凸台，孔位和活塞中心线保持垂直，同轴度公差控制在0.01毫米以内，销孔内部压入活塞销后连接连杆小头，工作过程中活塞沿着气缸轴线做高速往复直线运动，最高转速下每秒要完成上百次的上下换向，因此销座和活塞头部的过渡位置做了加厚的圆弧加强筋，既能够承受燃气爆发瞬间的巨大冲击载荷，也能缓冲换向时的惯性力，避免长期运行后销座出现开裂变形。活塞侧壁开设的多组异形窗口是二冲程踏板发动机的标志性结构，这些窗口分别对应气缸壁上的进气口、扫气口和排气口，活塞上下运动到不同行程位置时，窗口会依次打开和关闭各个气口，完成混合气吸入、废气排出和新鲜混合气扫气的整套配气过程，窗口的轮廓形状、开口高度和相邻窗口之间的筋位宽度都完全按照实车测绘数据还原，筋位位置做了加厚处理，防止高速运动中气口边缘被活塞环剐蹭出现崩口。

　　设计阶段优先兼顾了零件的轻量化和结构强度，活塞整体采用铝合金材质的工艺特性做结构优化，在不受力的内腔位置挖去多余材料，把活塞整体重量控制在原厂设计的标准范围内，降低往复运动的惯性力，减轻曲轴和连杆的动平衡负荷，而在头部火力岸、销座支撑区、环槽承载区这些高负荷位置则保留足够的壁厚，保证高温高压环境下的结构刚性。活塞顶部的燃烧室凹坑形状和气缸盖的燃烧室造型匹配，能够引导混合气形成合理的涡流，提升燃烧效率，顶部边缘的倒角避开了气门碰撞风险，适配这款二冲程机型没有顶置气门的结构特点。裙部的导向面长度经过合理匹配，活塞在缸内往复运动时能够保持稳定的姿态，不会出现偏磨、摆头的问题，两侧的销座外侧和缸壁之间预留出足够的避让间隙，活塞运动到下止点位置时也不会和曲轴箱的内壁发生运动干涉。整套模型把活塞的所有装配关联尺寸都做了完整还原，工程人员拿到模型后可以直接完成和气缸、活塞环、活塞销、连杆的虚拟装配校验，模拟整机全行程的运动过程，检查所有运动位置的干涉情况，也可以直接导出工程图纸用于数控加工或者铸造模具的设计，给老式踏板车的配件复产、维修替换以及动力改装的结构验证提供可靠的三维参照。
