伺服驱动摆线传动执行模组结构

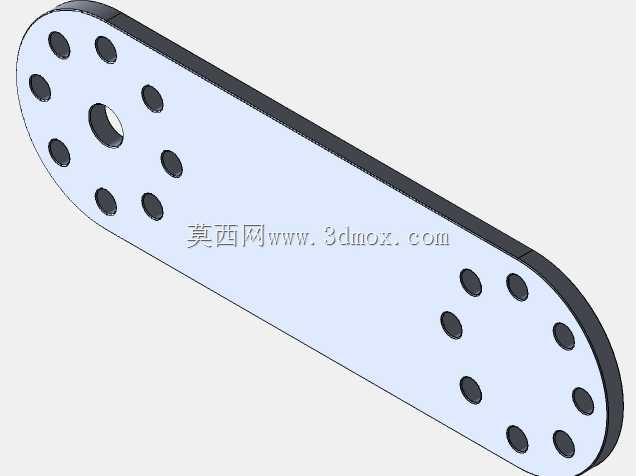

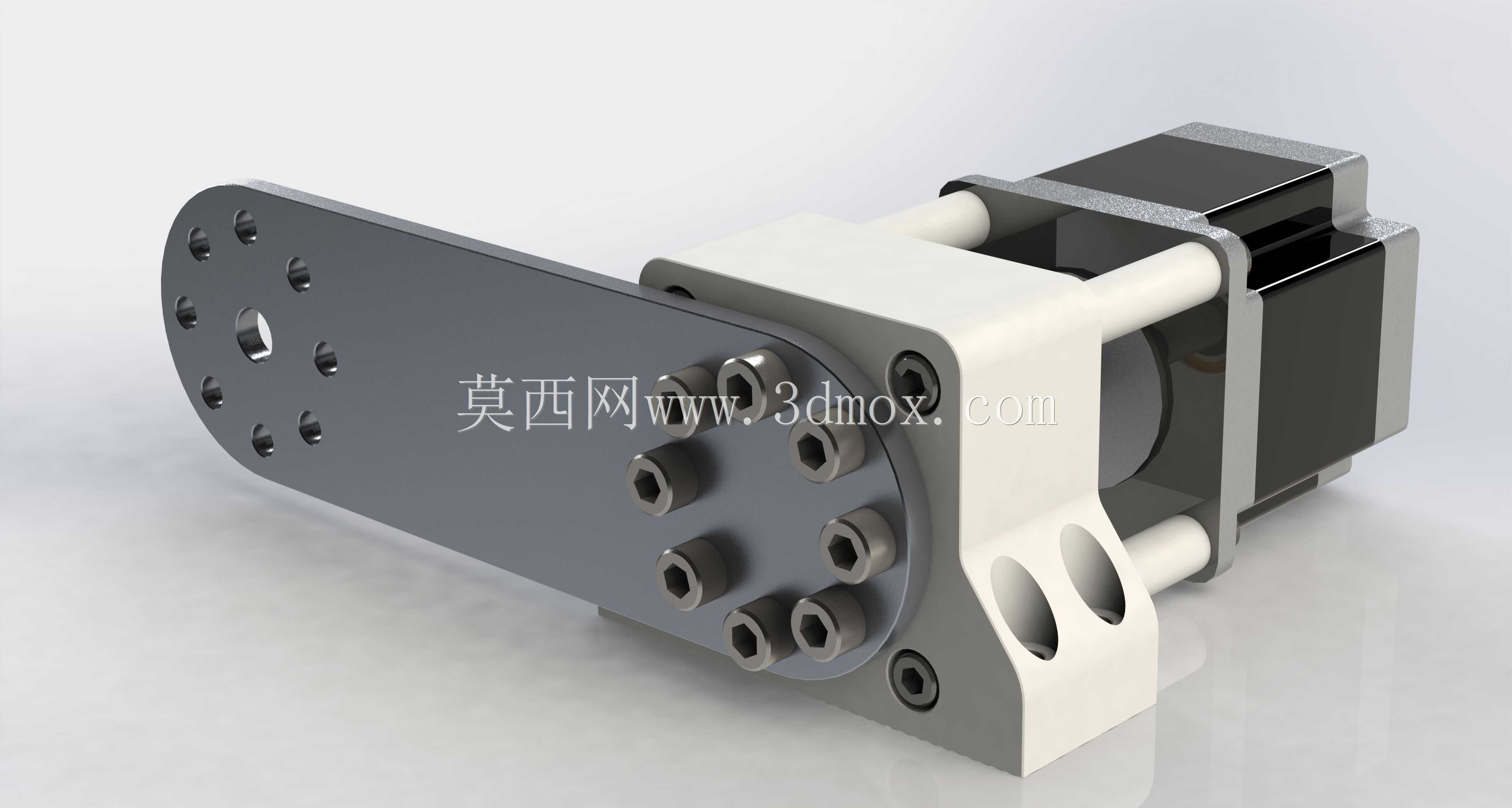

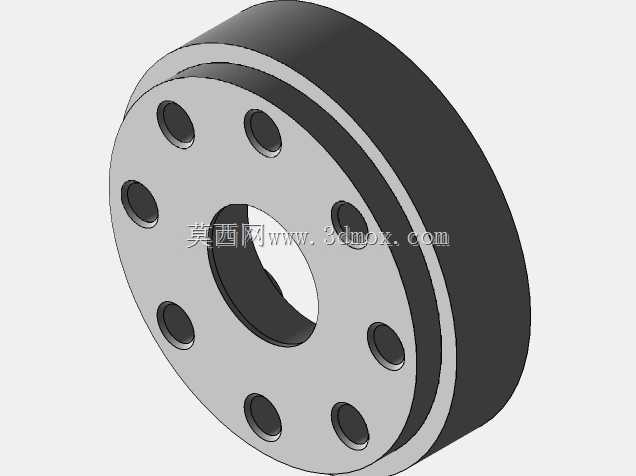

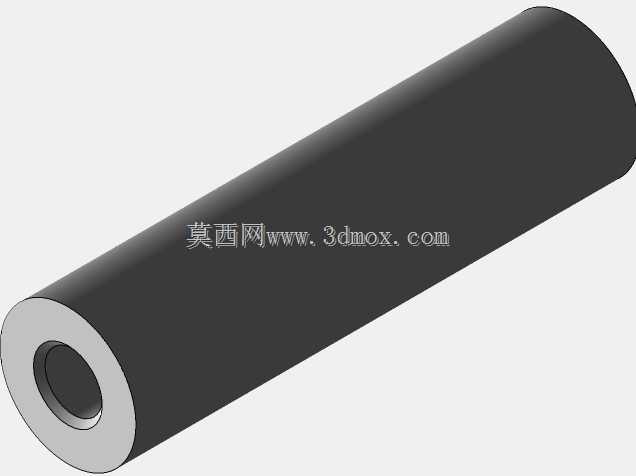

　　这套摆线传动执行模组面向小空间内需要大减速比、高输出刚性和确定角位移的自动化工位，常见于轻载旋转台、夹具翻转、检测工位分度、小型送料摆臂以及实验室教学传动平台。结构把动力输入、减速转换和末端安装面集中在同一轴线上，后端方形动力部件通过两根平行支撑柱与前端承载座连接，中间留出装配和观察空间，既减少整体悬臂长度，也方便检修内部连接件。前端输出盘采用厚板法兰形式，盘面布置多圈安装孔，中心区域围绕摆线输出端设置若干螺纹孔，可直接固定摆臂、转盘、夹爪支架或传感器安装板。外伸大板上的孔位兼顾周向调节和轻量化需求，末端执行件不必额外制作过渡盘，即可按不同角度锁紧，这在多品种小批量设备改造中能明显缩短工装设计周期。

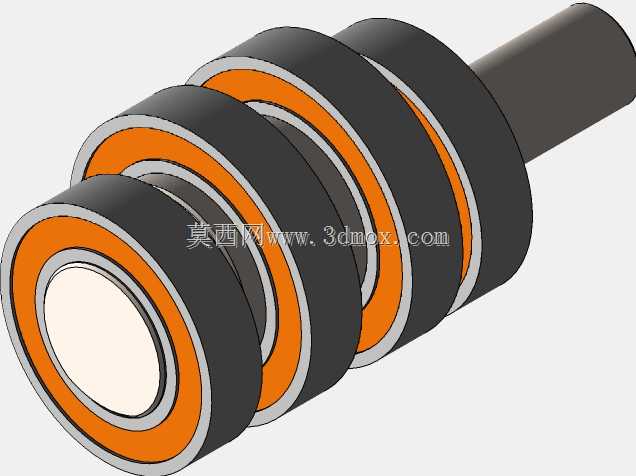

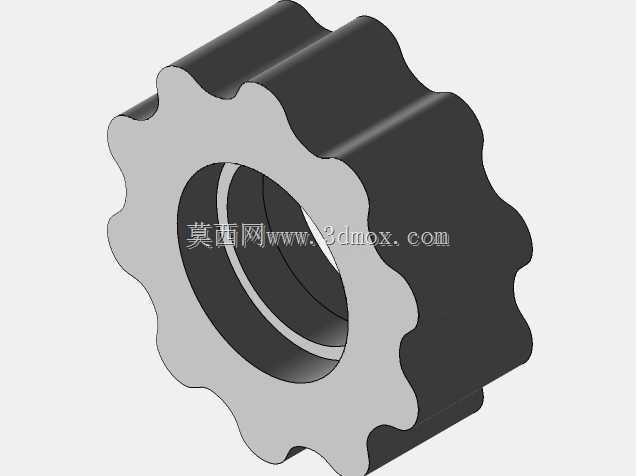

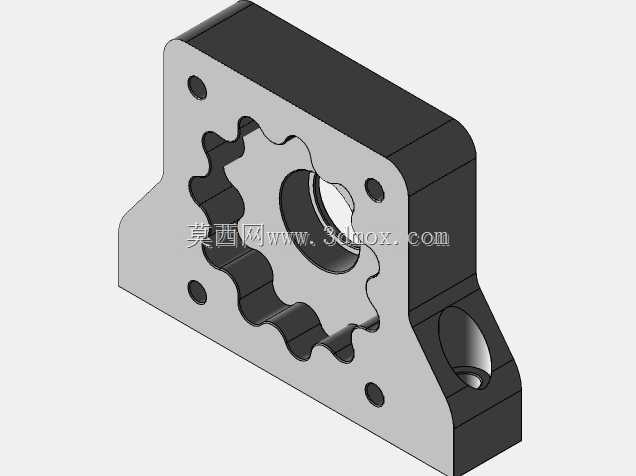

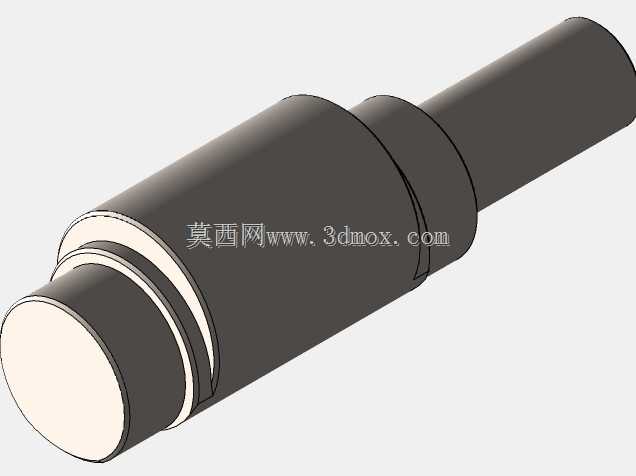

　　传动思路采用摆线啮合原理，利用偏心输入带动摆线轮做平面运动，再通过销柱或孔系把低速转动传递到输出端。相比普通平行轴齿轮，摆线传动在相同外径下更容易获得较大减速比，啮合齿数多，冲击载荷可由多个接触点分担；相比谐波结构，它对加工误差的敏感度较低，金属件之间的配合关系更直观，适合用于教学验证、低速重载夹具和频繁启停的短周期动作。模型中前端圆形区域密集布置的紧固件，体现了输出盘与传动销、端盖之间的压合关系；维修时可先拆外侧螺钉，再分层取出端盖、摆线轮和偏心组件，支撑柱则保持电机侧与输出侧的同轴基准，避免重装时反复找正。

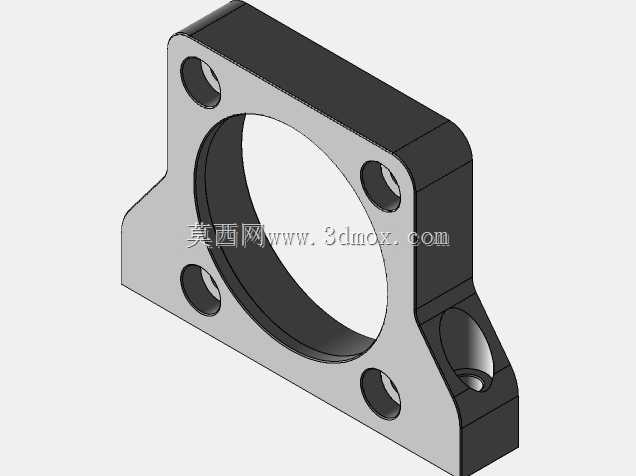

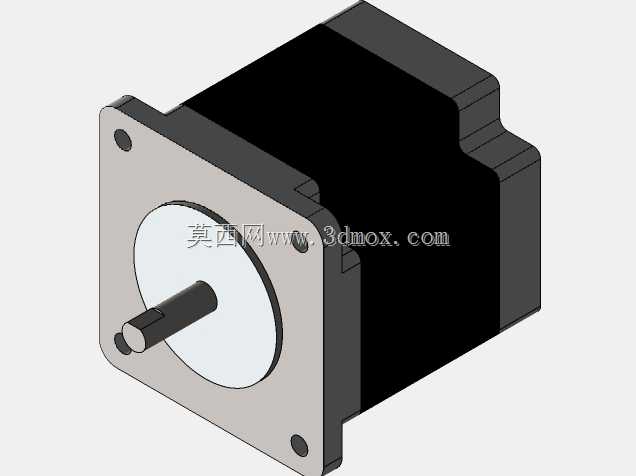

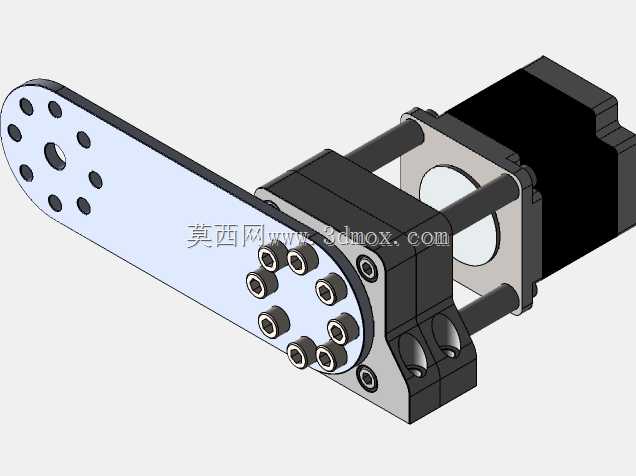

　　安装边界上，模组主体由后端方块、中部白色支架和前端圆形输出座组成。白色支架侧面开设两个大圆孔，既作为减重孔，也可作为穿线、观察或辅助固定位置；支架底部形成近似L形承托面，适合落在设备基板上，通过底部或侧部螺钉固定。后端动力部件外形方正，接线侧需要预留插拔和弯曲半径，不能紧贴电控柜壁；两根支撑柱之间的开放区域虽然减轻重量，但布置线缆时应避开偏心运动范围，防止摩擦。前端输出盘的旋转轴线与电机轴线同轴，设备布局时可按圆柱包络校核：输出盘直径决定末端件的最小回转空间，大板长度则决定负载力臂，选型时不能只看额定扭矩，还要把夹具重量、工件偏心距和加减速角加速度折算到输出法兰。

　　从功能特性看，该结构强调低速大扭矩和端面承载能力。输出法兰厚度较大，多孔位设计使末端负载可靠近盘面安装，降低倾覆力矩；支架与输出座结合处保留加强过渡，能承受摆臂启停时产生的反向力。后端动力部件与减速部分模块化分离，若更换不同功率或带制动器的动力单元，只需校核安装孔位和轴高，前端执行机构无需大幅改动。实际应用中，这种模组特别适合旋转角度不需要连续高速、但要求停止位置稳定的场合，例如工件姿态转换、视觉检测翻面、点胶工位摆动、小型焊接夹具转位以及自动装配线上的短程摆角动作。

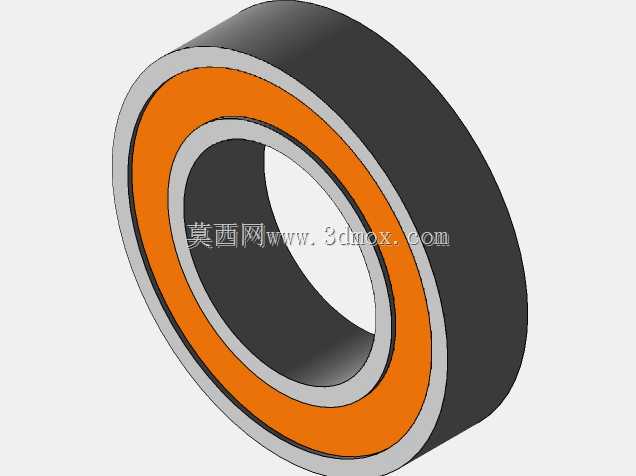

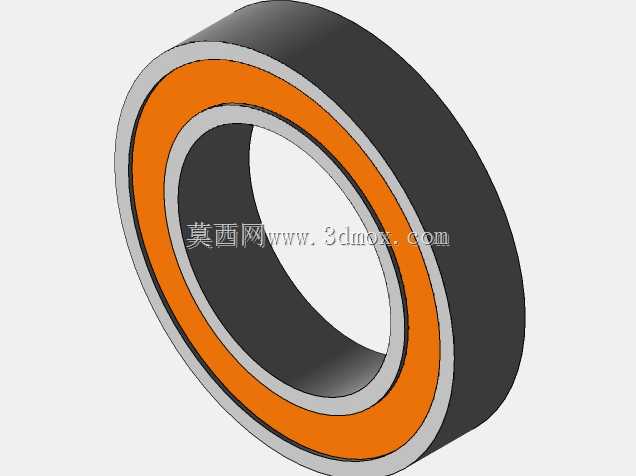

　　建模时应重点处理三类配合关系：一是偏心输入件与摆线轮之间的轴承配合，偏心量直接影响啮合间隙和输出运动规律；二是销柱、销孔与输出盘的位置度，孔系均布误差会造成卡滞或回程间隙不均；三是支撑柱两端的平行度和同轴度，若前后支架错位，输入轴会承受附加弯矩。外观上黑色大板、银灰紧固件和白色支架形成清晰分区，工程出图时可按输出组件、支撑组件、动力组件拆分明细表。钣金或机加工件选型方面，前端法兰宜采用足够强度的钢材并做表面处理，支架可采用铝合金以减轻重量，销柱和啮合件则需保证硬度和耐磨性。装配调试时先手动盘动输出端，确认一个完整周期内无硬点，再进行低速试运行；若末端带有长臂，应增加缓冲或减速曲线，避免摆线机构在急停时承受冲击。整体结构紧凑、孔位开放、层级清楚，既可以作为独立旋转执行单元，也可以作为理解摆线减速原理和自动化分度末端设计的实体参考。
